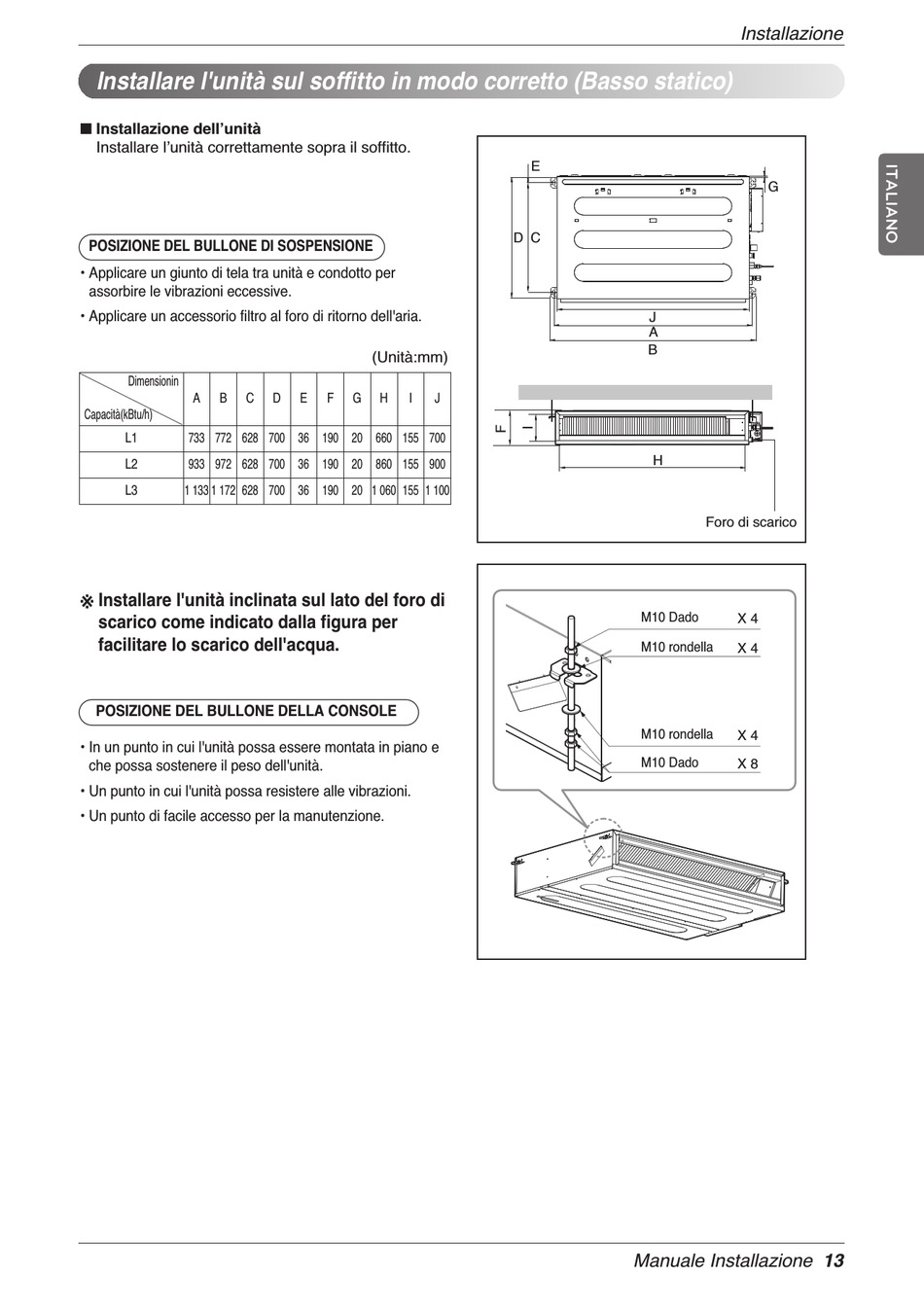

Installare l'unità sul soffitto in modo corretto (Basso statico)
n Installazione dell'unità
Installare l'unità correttamente sopra il soffitto.
POSIZIONE DEL BULLONE DI SOSPENSIONE
• Applicare un giunto di tela tra unità e condotto per
assorbire le vibrazioni eccessive.
• Applicare un accessorio filtro al foro di ritorno dell'aria.
Dimensionin
A B C
Capacità(kBtu/h)
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
L3 1 133 1 172 628 700 36 190 20 1 060 155 1 100
※ Installare l'unità inclinata sul lato del foro di
scarico come indicato dalla figura per
facilitare lo scarico dell'acqua.
POSIZIONE DEL BULLONE DELLA CONSOLE
• In un punto in cui l'unità possa essere montata in piano e
che possa sostenere il peso dell'unità.
• Un punto in cui l'unità possa resistere alle vibrazioni.
• Un punto di facile accesso per la manutenzione.
(Unità:mm)
D E F G H I J
E
D C
J
A
B
H
M10 Dado
M10 rondella
M10 rondella
M10 Dado
Manuale Installazione 13
Installazione
G
Foro di scarico
X 4
X 4
X 4
X 8
