Montaža

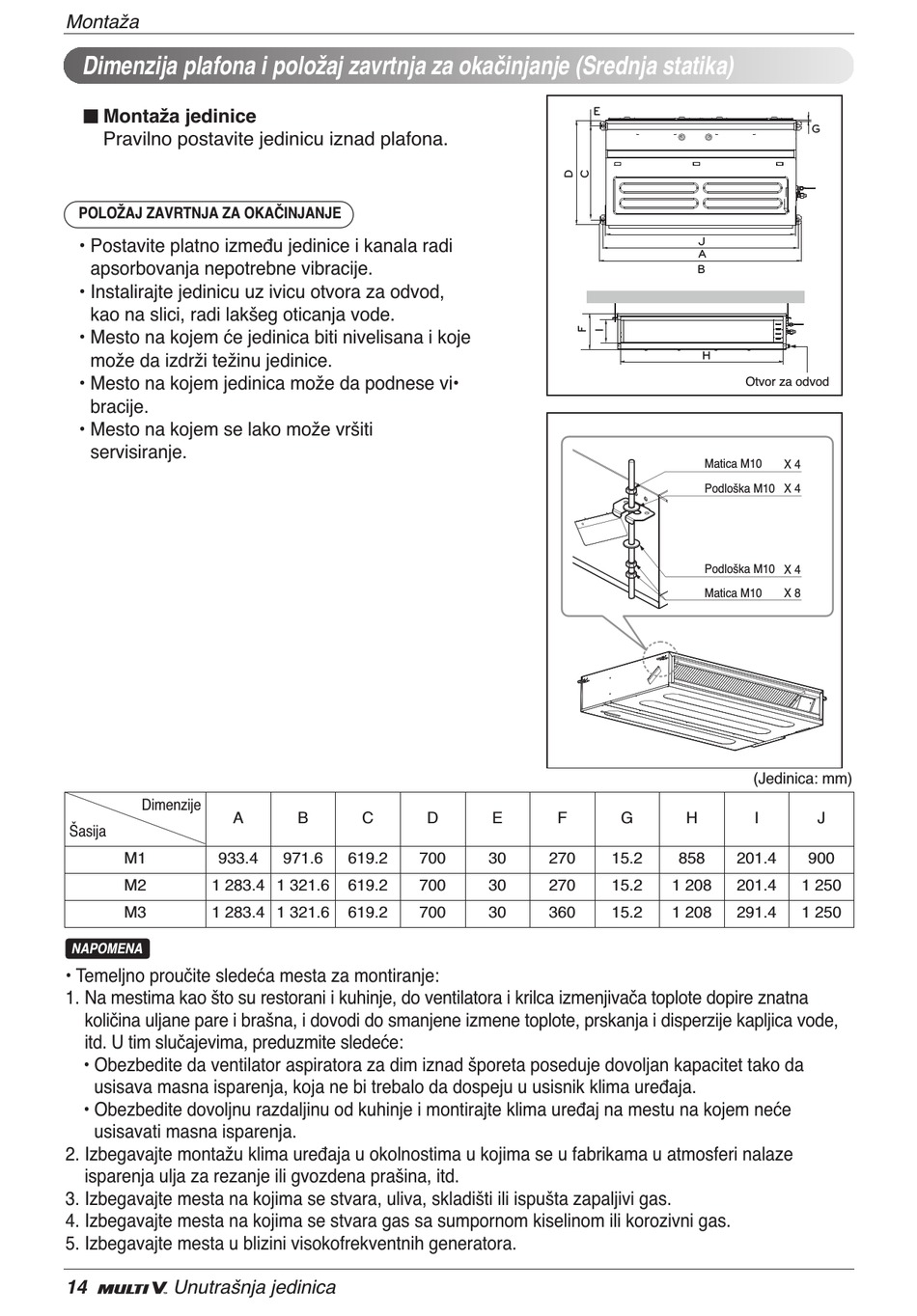

Dimenzija plafona i položaj zavrtnja za okačinjanje (Srednja statika)
n Montaža jedinice
Pravilno postavite jedinicu iznad plafona.
POLOŽAJ ZAVRTNJA ZA OKAČINJANJE
• Postavite platno između jedinice i kanala radi
apsorbovanja nepotrebne vibracije.
• Instalirajte jedinicu uz ivicu otvora za odvod,
kao na slici, radi lakšeg oticanja vode.
• Mesto na kojem će jedinica biti nivelisana i koje
može da izdrži težinu jedinice.
• Mesto na kojem jedinica može da podnese vi•
bracije.
• Mesto na kojem se lako može vršiti
servisiranje.
Dimenzije
A
Šasija
M1 933.4
M2 1 283.4 1 321.6
M3 1 283.4 1 321.6
NAPOMENA
• Temeljno proučite sledeća mesta za montiranje:
1. Na mestima kao što su restorani i kuhinje, do ventilatora i krilca izmenjivača toplote dopire znatna
količina uljane pare i brašna, i dovodi do smanjene izmene toplote, prskanja i disperzije kapljica vode,
itd. U tim slučajevima, preduzmite sledeće:
• Obezbedite da ventilator aspiratora za dim iznad šporeta poseduje dovoljan kapacitet tako da
usisava masna isparenja, koja ne bi trebalo da dospeju u usisnik klima uređaja.
• Obezbedite dovoljnu razdaljinu od kuhinje i montirajte klima uređaj na mestu na kojem neće
usisavati masna isparenja.
2. Izbegavajte montažu klima uređaja u okolnostima u kojima se u fabrikama u atmosferi nalaze
isparenja ulja za rezanje ili gvozdena prašina, itd.
3. Izbegavajte mesta na kojima se stvara, uliva, skladišti ili ispušta zapaljivi gas.
4. Izbegavajte mesta na kojima se stvara gas sa sumpornom kiselinom ili korozivni gas.
5. Izbegavajte mesta u blizini visokofrekventnih generatora.
14 Unutrašnja jedinica
B C D
971.6 619.2 700
619.2 700
619.2 700
E
E F G
30 270 15.2
30 270 15.2
30 360 15.2
G
J
A
B
H
Otvor za odvod
Matica M10
X 4
Podloška M10 X 4
Podloška M10 X 4
X 8
Matica M10
(Jedinica: mm)
H I J
858 201.4 900
1 208 201.4 1 250
1 208 291.4 1 250
