Installierung

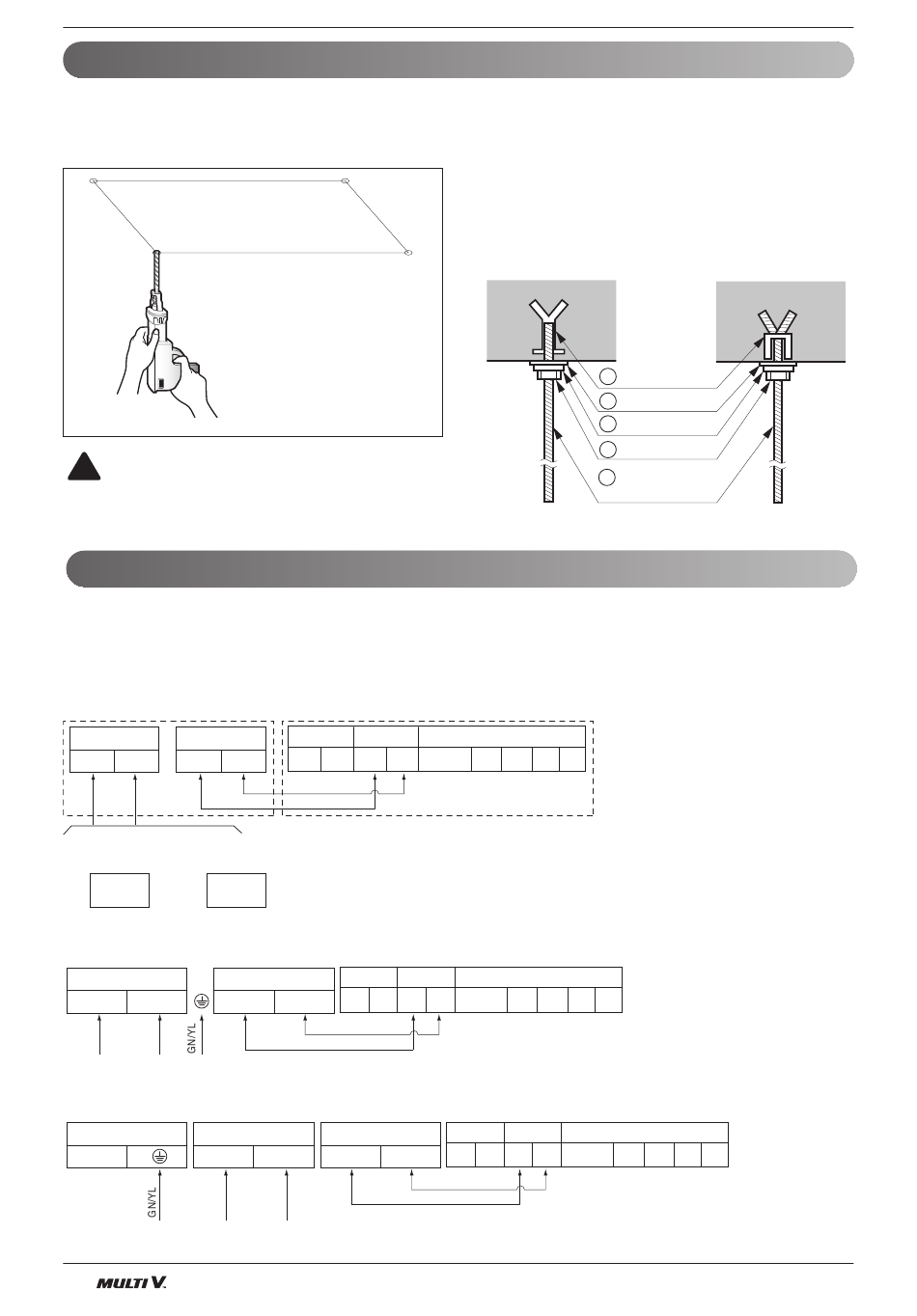

Installation der Inneneinheit
• Wählen und markieren Sie die Position für die
Befestigungsschrauben.
• Bohren Sie das Loch für die Verankerungsschraube in die
Decke.
!
ACHTUNG
Ziehen Sie die Mutter und Schraube an, um zu
verhindern, dass die Einheit herunterfällt.
Anschluss der Kabel zwischen Innen- und Außeneinheit
Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der
Außeneinheit, an.
• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben sind
wie jene der Inneneinheit.
Geringe statische Aufladung
Indoor unit
Anschlussleiste innen Anschlussleiste innen
1(L) 2(N) 3(A) 4(B)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
POWER Comm.
AC 220 V DC 12 V
Mittlere statische
<M1 Chassis>
Anschlussleiste innen Anschlussleiste innen
1(L) 2(N)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
<M2/M3 Chassis>
Anschlussleiste innen Anschlussleiste innen
1(L)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
16 Innengerät
Outdoor unit
Outdoor unit
Indoor unit
SODU SODU IDU IDU
Außengerät Innengerät
SODU SODU
3 4 IDU IDU
Anschlussleiste innen
2(N) 3 4
• Setzen Sie die Dübel und Scheiben auf die
Aufhängungsbolzen, um diese an der Decke zu
befestigen.
• Montieren Sie die Aufhängungsschrauben fest an den
Verankerungsdübeln.
• Befestigen Sie die Montageplatten auf den
Befestigungsschrauben (grob in die Waage bringen) mit
den Muttern, Scheiben und Federscheiben.
Altes Gebäude
Central controller
INTERNET DRY1 DRY2 GND
12 V
Central controller
INTERNET DRY1 DRY2 GND
Außengerät Innengerät
SODU SODU IDU IDU INTERNET
Neues Gebäude
1 Dübel
2 Tellerscheibe
3 Federscheibe
4 Mutter
5 Aufhängungs-
schrauben
