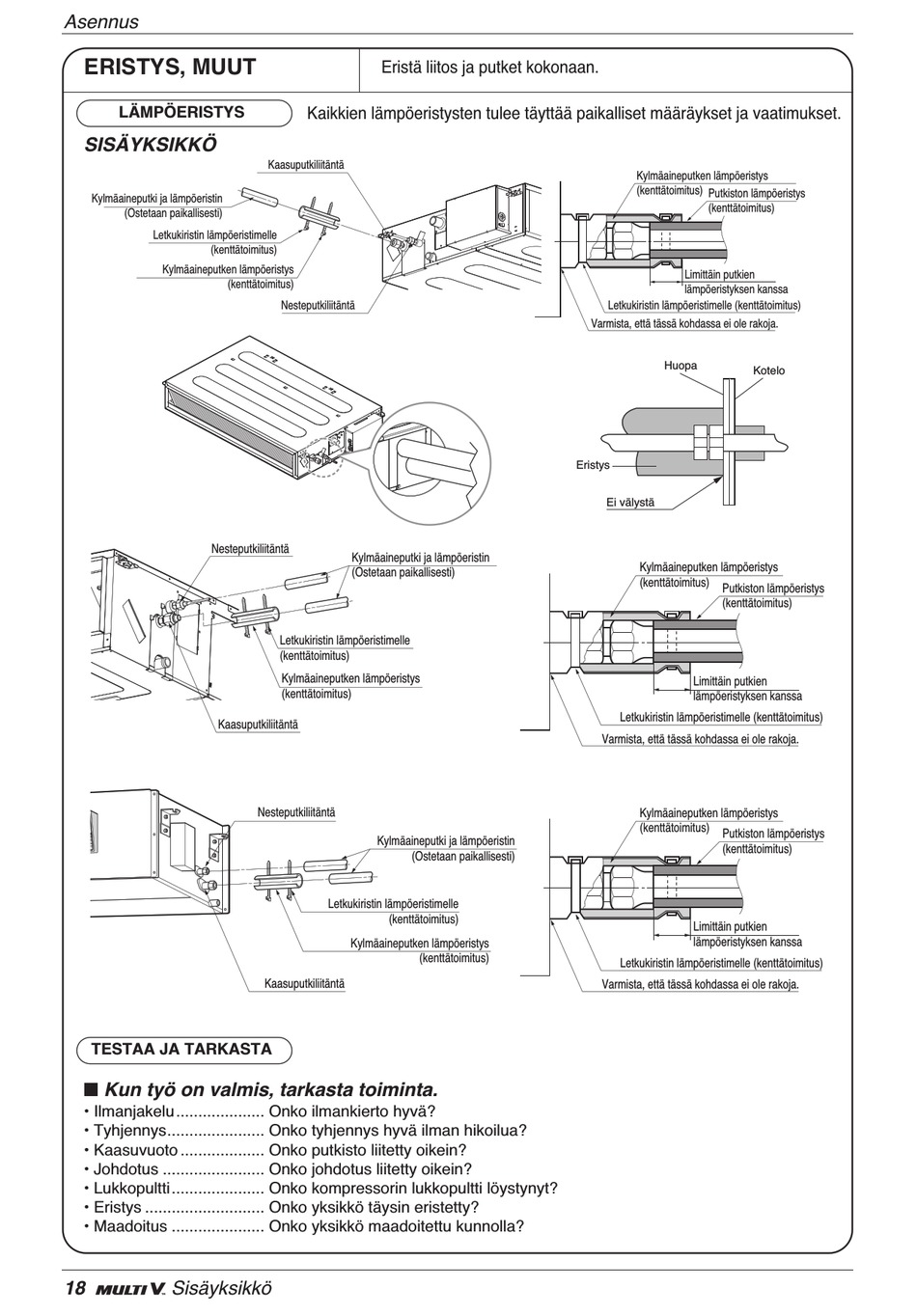

Asennus
ERISTYS, MUUT
LÄMPÖERISTYS
SISÄYKSIKKÖ
Kylmäaineputki ja lämpöeristin
(Ostetaan paikallisesti)
Letkukiristin lämpöeristimelle
(kenttätoimitus)
Kylmäaineputken lämpöeristys
(kenttätoimitus)
Nesteputkiliitäntä
Kaasuputkiliitäntä
TESTAA JA TARKASTA
n Kun työ on valmis, tarkasta toiminta.
• Ilmanjakelu.................... Onko ilmankierto hyvä?
• Tyhjennys...................... Onko tyhjennys hyvä ilman hikoilua?
• Kaasuvuoto ................... Onko putkisto liitetty oikein?
• Johdotus ....................... Onko johdotus liitetty oikein?
• Lukkopultti..................... Onko kompressorin lukkopultti löystynyt?
• Eristys ........................... Onko yksikkö täysin eristetty?
• Maadoitus ..................... Onko yksikkö maadoitettu kunnolla?
18 Sisäyksikkö
Eristä liitos ja putket kokonaan.
Kaikkien lämpöeristysten tulee täyttää paikalliset määräykset ja vaatimukset.
Kaasuputkiliitäntä
Nesteputkiliitäntä
Kylmäaineputki ja lämpöeristin
(Ostetaan paikallisesti)
Letkukiristin lämpöeristimelle
(kenttätoimitus)
Kylmäaineputken lämpöeristys
(kenttätoimitus)
Nesteputkiliitäntä
Kylmäaineputki ja lämpöeristin
(Ostetaan paikallisesti)
Letkukiristin lämpöeristimelle
(kenttätoimitus)
Kylmäaineputken lämpöeristys
(kenttätoimitus)
Kaasuputkiliitäntä
Kylmäaineputken lämpöeristys
(kenttätoimitus) Putkiston lämpöeristys
(kenttätoimitus)
Limittäin putkien
lämpöeristyksen kanssa
Letkukiristin lämpöeristimelle (kenttätoimitus)
Varmista, että tässä kohdassa ei ole rakoja.
Huopa
Eristys
Ei välystä
Kylmäaineputken lämpöeristys
(kenttätoimitus) Putkiston lämpöeristys
(kenttätoimitus)
Limittäin putkien
lämpöeristyksen kanssa
Letkukiristin lämpöeristimelle (kenttätoimitus)
Varmista, että tässä kohdassa ei ole rakoja.
Kylmäaineputken lämpöeristys
(kenttätoimitus) Putkiston lämpöeristys
(kenttätoimitus)
Limittäin putkien
lämpöeristyksen kanssa
Letkukiristin lämpöeristimelle (kenttätoimitus)
Varmista, että tässä kohdassa ei ole rakoja.
Kotelo
