Орнату

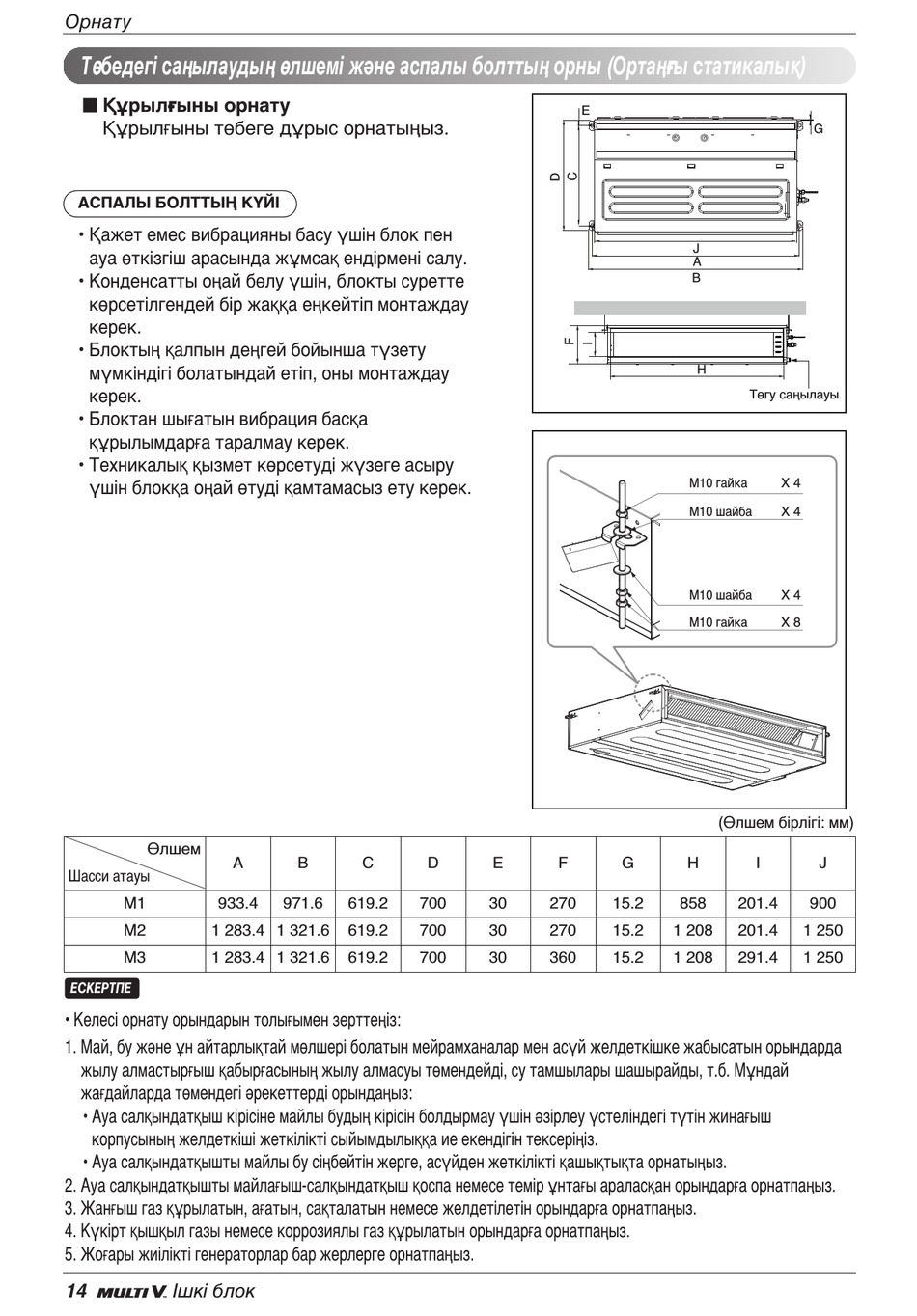

Төбедегі саңылаудың өлшемі және аспалы болттың орны (Ортаңғы статикалық)
n Құрылғыны орнату
Құрылғыны төбеге дұрыс орнатыңыз.
АСПАЛЫ БОЛТТЫҢ КҮЙІ
• Қажет емес вибрацияны басу үшін блок пен
ауа өткізгіш арасында жұмсақ ендірмені салу.
• Конденсатты оңай бөлу үшін, блокты суретте
көрсетілгендей бір жаққа еңкейтіп монтаждау
керек.
• Блоктың қалпын деңгей бойынша түзету
мүмкіндігі болатындай етіп, оны монтаждау
керек.
• Блоктан шығатын вибрация басқа
құрылымдарға таралмау керек.
• Техникалық қызмет көрсетуді жүзеге асыру
үшін блокқа оңай өтуді қамтамасыз ету керек.
Өлшем
A
Шасси атауы
M1 933.4
M2 1 283.4 1 321.6
M3 1 283.4 1 321.6
ЕСКЕРТПЕ
• Келесі орнату орындарын толығымен зерттеңіз:
1. Май, бу және ұн айтарлықтай мөлшері болатын мейрамханалар мен асүй желдеткішке жабысатын орындарда
жылу алмастырғыш қабырғасының жылу алмасуы төмендейді, су тамшылары шашырайды, т.б. Мұндай
жағдайларда төмендегі әрекеттерді орындаңыз:
• Ауа салқындатқыш кірісіне майлы будың кірісін болдырмау үшін әзірлеу үстеліндегі түтін жинағыш
корпусының желдеткіші жеткілікті сыйымдылыққа ие екендігін тексеріңіз.
• Ауа салқындатқышты майлы бу сіңбейтін жерге, асүйден жеткілікті қашықтықта орнатыңыз.
2. Ауа салқындатқышты майлағыш-салқындатқыш қоспа немесе темір ұнтағы араласқан орындарға орнатпаңыз.
3. Жанғыш газ құрылатын, ағатын, сақталатын немесе желдетілетін орындарға орнатпаңыз.
4. Күкірт қышқыл газы немесе коррозиялы газ құрылатын орындарға орнатпаңыз.
5. Жоғары жиілікті генераторлар бар жерлерге орнатпаңыз.
14 Ішкі блок
B C D
971.6 619.2 700
619.2 700
619.2 700
E
E F G
30 270 15.2
30 270 15.2
30 360 15.2
G
J
A
B
H
Төгу саңылауы
M10 гайка X 4
M10 шайба X 4
M10 шайба X 4
M10 гайка X 8
(Өлшем бірлігі: мм)
H I J
858 201.4 900
1 208 201.4 1 250
1 208 291.4 1 250
