3M PROTECTA 3100647 Bedienungsanleitung Seite 79

;
Πριν από τη χρήση του εξοπλισμού αυτού, καταγράψτε τα στοιχεία αναγνώρισης του προϊόντος που βρίσκονται στην ετικέτα
ID στο «Αρχείο καταγραφής επιθεώρησης και συντήρησης» στο πίσω μέρος του παρόντος εγχειριδίου.
Προδιαγραφές συστήματος:
Αγκύρωση: Η δομή αγκύρωσης για τη συσκευή SRD πρέπει να μπορεί να υποστηρίζει φορτία
έως 2.698 lbf (12 kN).
Θερμοκρασία -40 °C έως 60 °C (-40 °F έως 140 °F)
λειτουργίας:
Πρότυπα: Κάθε μοντέλο προϊόντος είναι πιστοποιημένο με βάση τα εφαρμοστέα πρότυπα και τους κανονισμούς
που παρατίθενται στην Εικόνα 1 ή συμμορφώνεται με αυτά.
Προδιαγραφές των εξαρτημάτων:
Αναφορά
Εξάρτημα
Εικόνας 2
A Διασωστικό σκοινί
B Περίβλημα
C Κάτω σύνδεσμος
D Πάνω σύνδεσμος
E Περιστρεφόμενο μάτι
F Απορροφητής ενέργειας
--- Τύμπανο
;
Εσωτερικά εξαρτήματα: Τα εσωτερικά εξαρτήματα της SRD κατασκευάζονται από συνδυασμό ανοξείδωτου χάλυβα, χάλυβα και αλουμινίου.
Προδιαγραφές συνδετήρα:
Εικόνα 1 Αριθμός
Παραπομπή μοντέλου
C1 2000193
C2 2000161
;
Αντοχή εφελκυσμού: Η αντοχή εφελκυσμού του κάθε συνδετήρα που παρατίθεται παραπάνω είναι 22,2 kN (5.000 λίβρες δύναμης).
C1 C2
Προδιαγραφές γραμμής ζωής:
Αναφορά
Περιγραφή
Εικόνας 1
DP1 Πολυεστερική πλέξη διαμάντι 1 ίντσας (Πάχος 0,056 ιντσών)
Απόδοση - Διατάξεις SRD
Εύρος ανεκτού βάρους:
Μέγιστη δύναμη ανάσχεσης:
Ελάχιστο απαιτούμενο διάκενο πτώσης:
*Υποθέτει ότι η SRD είναι τοποθετημένη ακριβώς πάνω
από τον χρήστη.

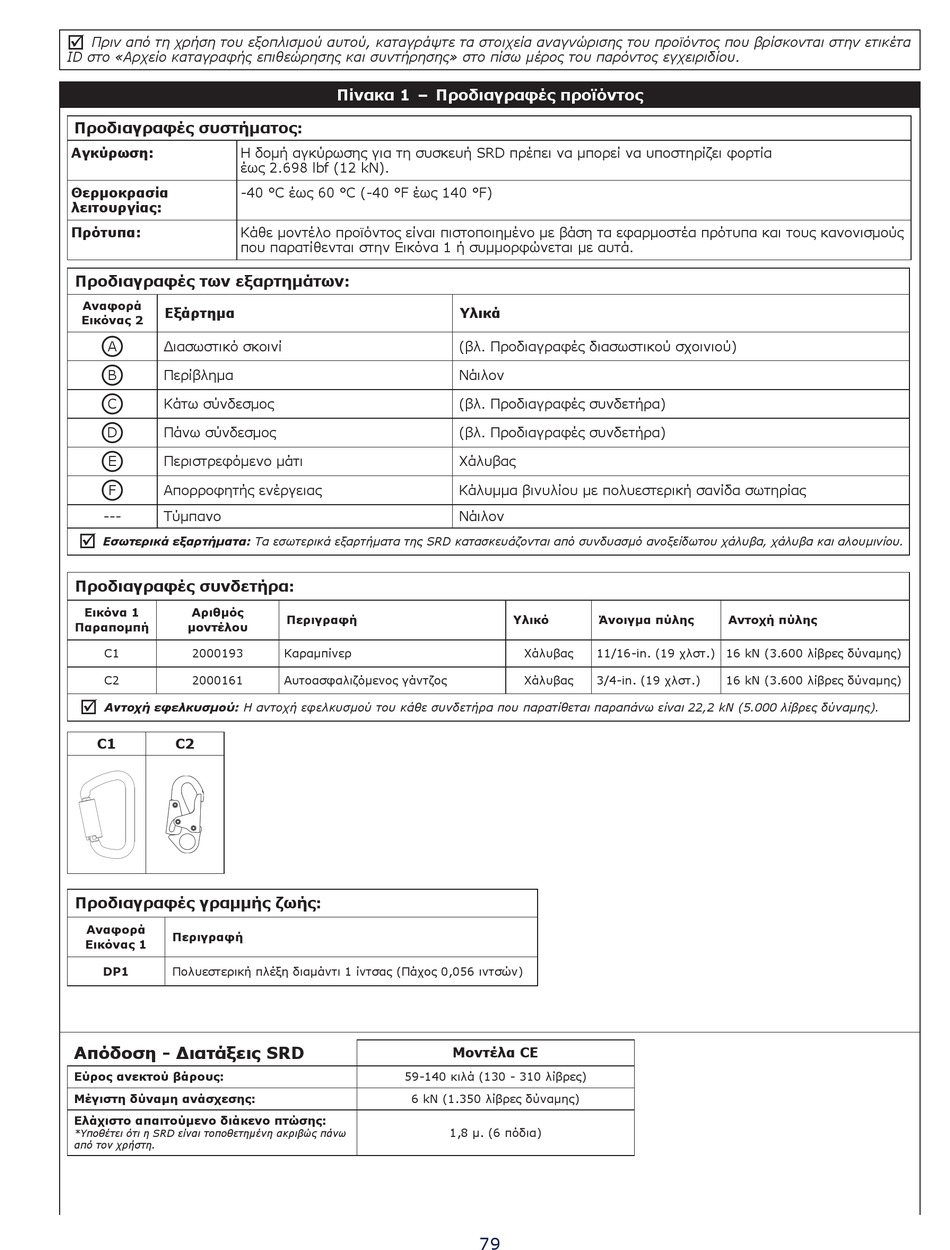

Πίνακα 1 – Προδιαγραφές προϊόντος
Υλικά
(βλ. Προδιαγραφές διασωστικού σχοινιού)
Νάιλον
(βλ. Προδιαγραφές συνδετήρα)
(βλ. Προδιαγραφές συνδετήρα)
Χάλυβας
Κάλυμμα βινυλίου με πολυεστερική σανίδα σωτηρίας
Νάιλον
Περιγραφή
Καραμπίνερ
Αυτοασφαλιζόμενος γάντζος
Μοντέλα CE
59-140 κιλά (130 - 310 λίβρες)
6 kN (1.350 λίβρες δύναμης)
1,8 μ. (6 πόδια)
Υλικό Άνοιγμα πύλης
Χάλυβας 11/16-in. (19 χλστ.) 16 kN (3.600 λίβρες δύναμης)
Χάλυβας 3/4-in. (19 χλστ.)
79
Αντοχή πύλης
16 kN (3.600 λίβρες δύναμης)
