3M PROTECTA 3100647 Bedienungsanleitung Seite 392

;
Bu ekipmanı kullanmadan önce kimlik etiketindeki ürün tanımlama bilgilerini bu kılavuzun arkasındaki 'Muayene ve Bakım
Günlüğü'ne kayıt edin.
Sistemin Teknik Özellikleri:
Ankraj: SRD ankraj yapısı, 2.698 lbf'ye (12 kN) kadar olan yükleri destekleyebilmelidir.
Çalışma Sıcaklığı: -40°C ila 60°C (-40°F ila 140°F)
Standartlar: Her ürün modeli, Şekil 1'de listelenen geçerli standartlar ve düzenlemelere göre sertifikalıdır veya
bunlara uygundur.
Bileşen Teknik Özellikleri:
Şekil 2
Bileşen
Referansı
A Cankurtaran Halatı
B Gövde
C Alt Konnektör
D Üst Konnektör
E Döner Göz
F Enerji Emici
--- Tambur
;
İç Bileşenler: SRD iç bileşenleri Paslanmaz Çelik, Çelik ve Alüminyum birleşiminden imal edilmiştir.
Konnektörün Teknik Özellikleri:
Şekil 1
Model Numarası
Referans
C1 2000193
C2 2000161
;
Gerilme Dayanımı: Yukarıda sıralanan her bir konektör 22,2 kN (5.000 lbf) çekme direncine sahiptir.
C1 C2
Cankurtaran Halatı Teknik Özellikleri:
Bkz. Şekil 1. Açıklama
DP1 1 inç Polyester Elmas Dokuma (0,056 inç kalınlık)
Performans - SRD
Kapasite Aralığı:
Maksimum Önleme Kuvveti:
Gereken Minimum Düşüş Boşluğu:
*SRD'nin doğrudan kullanıcı üzerine monte
edildiği varsayılır.

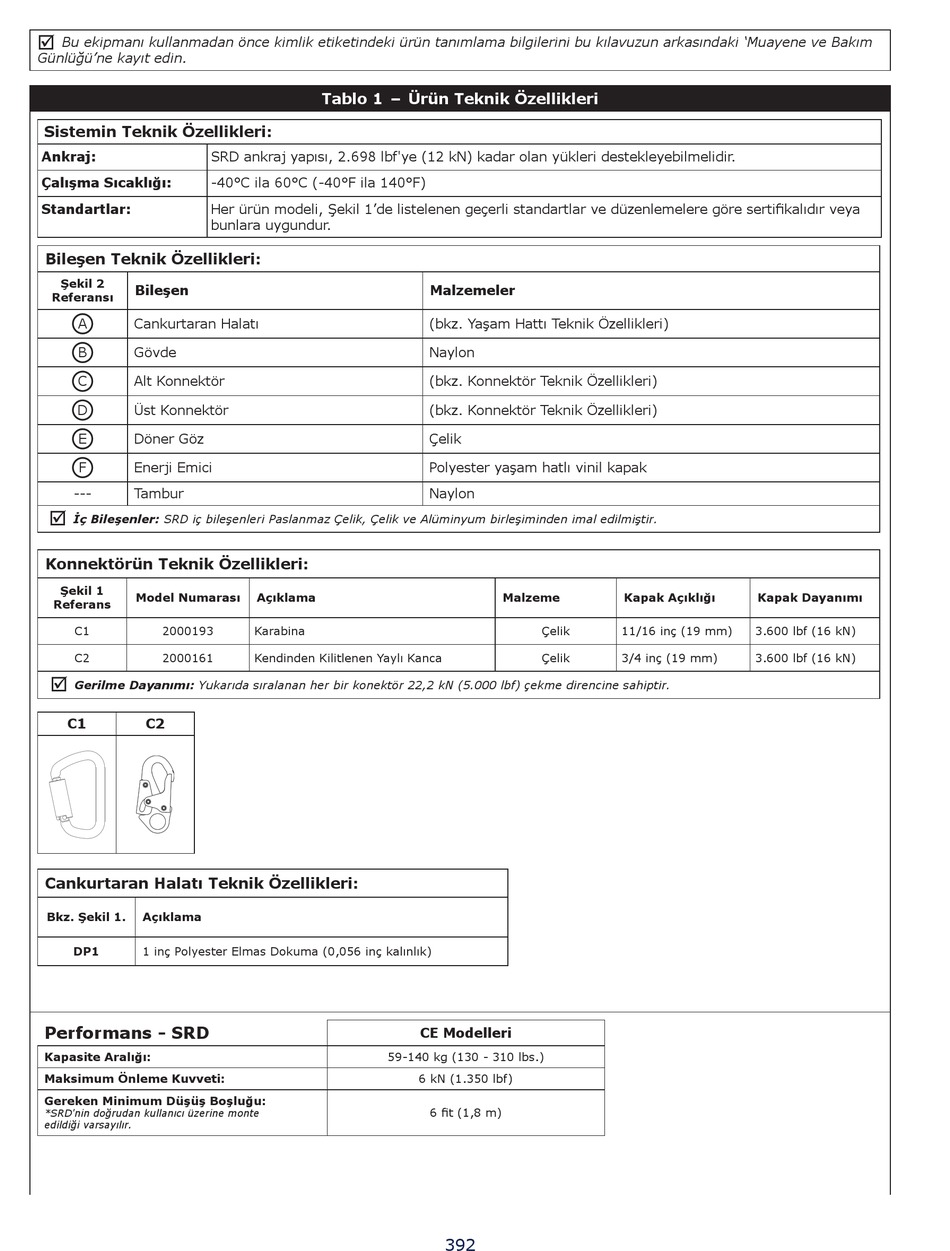

Tablo 1 – Ürün Teknik Özellikleri
Malzemeler
(bkz. Yaşam Hattı Teknik Özellikleri)
Naylon
(bkz. Konnektör Teknik Özellikleri)
(bkz. Konnektör Teknik Özellikleri)
Çelik
Polyester yaşam hatlı vinil kapak
Naylon
Açıklama
Karabina
Kendinden Kilitlenen Yaylı Kanca
CE Modelleri
59-140 kg (130 - 310 lbs.)
6 kN (1.350 lbf)
6 fit (1,8 m)
Malzeme
Çelik 11/16 inç (19 mm)
Çelik 3/4 inç (19 mm)
392
Kapak Açıklığı Kapak Dayanımı
3.600 lbf (16 kN)
3.600 lbf (16 kN)
