Vždy používejte nejnovější verzi uživatelské příručky 3M. Chcete-li získat aktuální uživatelské příručky, navštivte webové
stránky www.3m.com/userinstructions nebo se obraťte na technickou podporu společnosti 3M.
PŘEHLED PRODUKTU:
Obrázek 1 znázorňuje samonavíjecí záchytné zařízení (SRD) 3M™ Protecta®. Samonavíjecí záchytná zařízení Protecta jsou
ocelová lana navinutá na buben nebo syntetická lana navinutá v termoplastických nebo hliníkových pouzdrech. Samonavíjecí
záchytná zařízení Protecta jsou určena pro práci ve výškách, kde je zařízení upevněno nad uživatelem a záchytné lano zůstává
během používání ve svislé poloze.
Tato příručka se vztahuje na následující typy samonavíjecích záchytných zařízení:
•
Samonavíjecí záchytné zařízení (obrázky 1.1, 1.2; 2.1, 2.2): Samonavíjecí zařízení jsou vhodná pro aplikace,
kde záchranné lano zůstává během používání zpravidla ve svislé poloze. Tento typ může být použit k zachycení pádu
nebo jako zádržný systém.

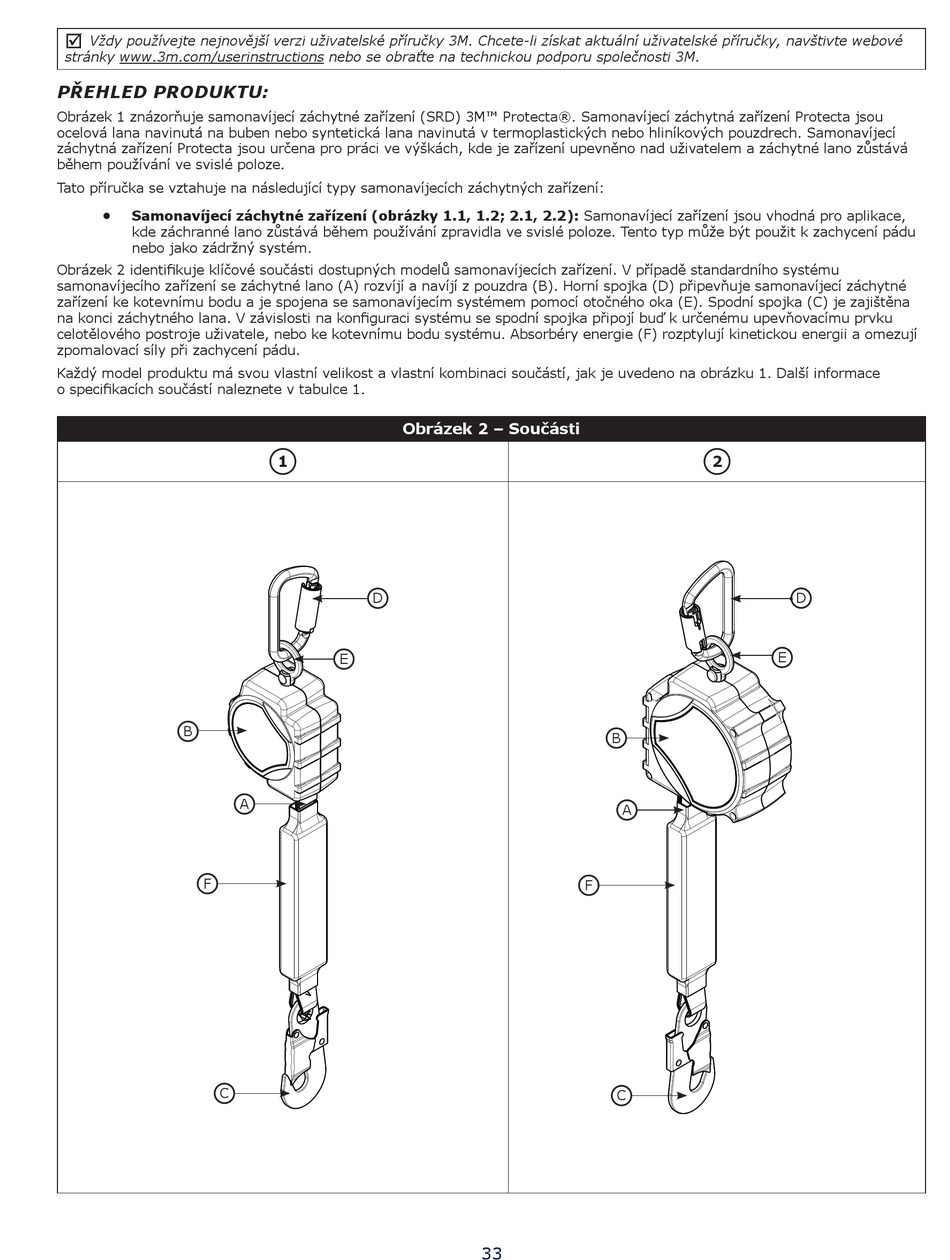

Obrázek 2 identifikuje klíčové součásti dostupných modelů samonavíjecích zařízení. V případě standardního systému
samonavíjecího zařízení se záchytné lano (A) rozvíjí a navíjí z pouzdra (B). Horní spojka (D) připevňuje samonavíjecí záchytné
zařízení ke kotevnímu bodu a je spojena se samonavíjecím systémem pomocí otočného oka (E). Spodní spojka (C) je zajištěna
na konci záchytného lana. V závislosti na konfiguraci systému se spodní spojka připojí buď k určenému upevňovacímu prvku
celotělového postroje uživatele, nebo ke kotevnímu bodu systému. Absorbéry energie (F) rozptylují kinetickou energii a omezují
zpomalovací síly při zachycení pádu.
Každý model produktu má svou vlastní velikost a vlastní kombinaci součástí, jak je uvedeno na obrázku 1. Další informace
o specifikacích součástí naleznete v tabulce 1.
B
F
C
Obrázek 2 – Součásti
1
D
E
A
B
A
F
C
33
2
D
E
