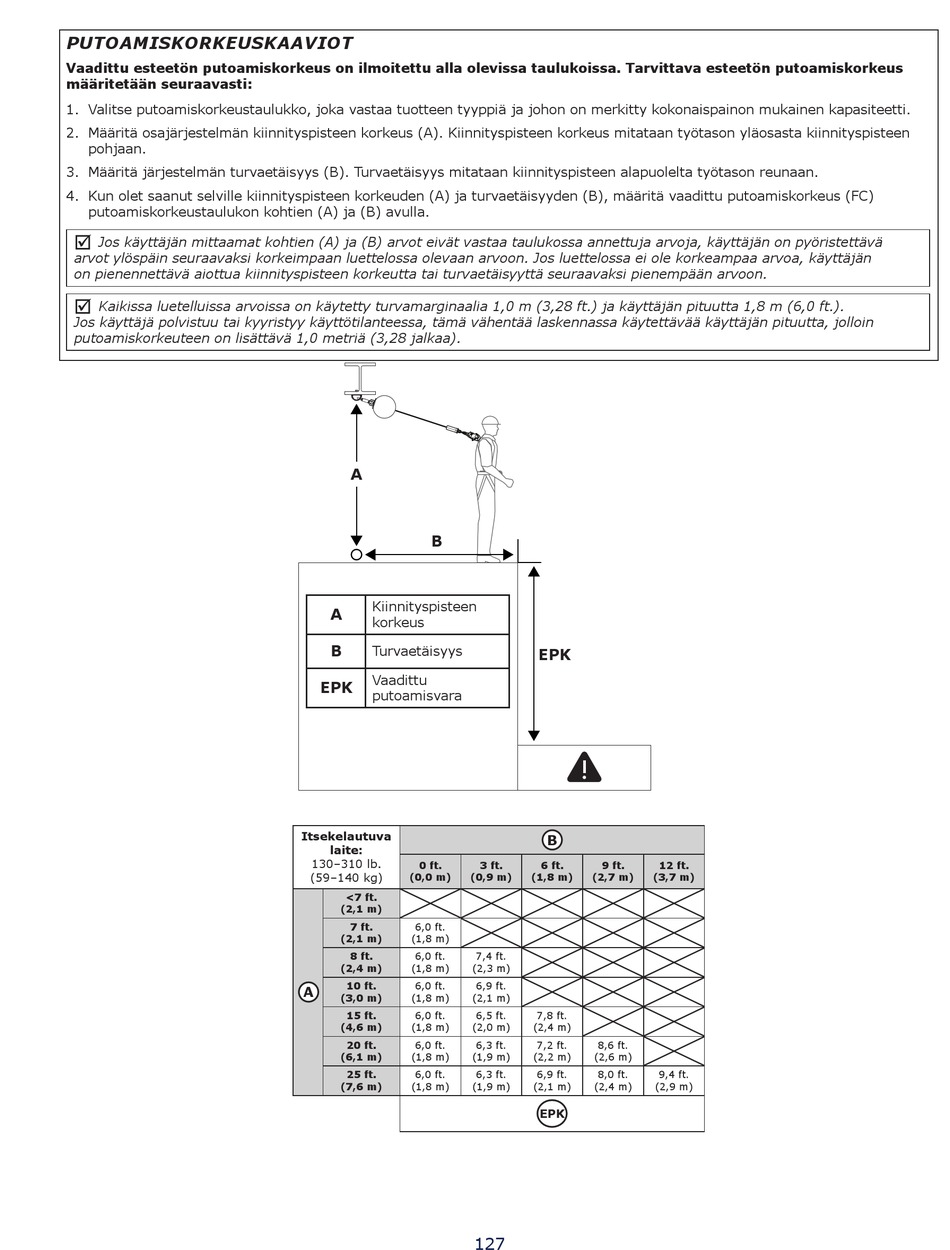

PUTOAMISKORKEUSKAAVIOT
Vaadittu esteetön putoamiskorkeus on ilmoitettu alla olevissa taulukoissa. Tarvittava esteetön putoamiskorkeus
määritetään seuraavasti:
1. Valitse putoamiskorkeustaulukko, joka vastaa tuotteen tyyppiä ja johon on merkitty kokonaispainon mukainen kapasiteetti.
2. Määritä osajärjestelmän kiinnityspisteen korkeus (A). Kiinnityspisteen korkeus mitataan työtason yläosasta kiinnityspisteen
pohjaan.
3. Määritä järjestelmän turvaetäisyys (B). Turvaetäisyys mitataan kiinnityspisteen alapuolelta työtason reunaan.
4. Kun olet saanut selville kiinnityspisteen korkeuden (A) ja turvaetäisyyden (B), määritä vaadittu putoamiskorkeus (FC)
putoamiskorkeustaulukon kohtien (A) ja (B) avulla.
;
Jos käyttäjän mittaamat kohtien (A) ja (B) arvot eivät vastaa taulukossa annettuja arvoja, käyttäjän on pyöristettävä
arvot ylöspäin seuraavaksi korkeimpaan luettelossa olevaan arvoon. Jos luettelossa ei ole korkeampaa arvoa, käyttäjän
on pienennettävä aiottua kiinnityspisteen korkeutta tai turvaetäisyyttä seuraavaksi pienempään arvoon.
;
Kaikissa luetelluissa arvoissa on käytetty turvamarginaalia 1,0 m (3,28 ft.) ja käyttäjän pituutta 1,8 m (6,0 ft.).
Jos käyttäjä polvistuu tai kyyristyy käyttötilanteessa, tämä vähentää laskennassa käytettävää käyttäjän pituutta, jolloin
putoamiskorkeuteen on lisättävä 1,0 metriä (3,28 jalkaa).
A
B
Kiinnityspisteen
A
korkeus
B
Turvaetäisyys
Vaadittu
EPK
putoamisvara
Itsekelautuva
laite:
130–310 lb.
0 ft.
3 ft.
(59–140 kg)
(0,0 m)
(0,9 m)
<7 ft.
(2,1 m)
7 ft.
6,0 ft.
(2,1 m)
(1,8 m)
8 ft.
6,0 ft.
7,4 ft.
(2,4 m)
(1,8 m)
(2,3 m)
10 ft.
6,0 ft.
6,9 ft.
A
(3,0 m)
(1,8 m)
(2,1 m)
15 ft.
6,0 ft.
6,5 ft.
(4,6 m)
(1,8 m)
(2,0 m)
20 ft.
6,0 ft.
6,3 ft.
(6,1 m)
(1,8 m)
(1,9 m)
25 ft.
6,0 ft.
6,3 ft.
(7,6 m)
(1,8 m)
(1,9 m)
127
EPK
B
6 ft.
9 ft.
12 ft.
(1,8 m)
(2,7 m)
(3,7 m)
7,8 ft.
(2,4 m)
7,2 ft.
8,6 ft.
(2,2 m)
(2,6 m)
6,9 ft.
8,0 ft.
9,4 ft.
(2,1 m)
(2,4 m)
(2,9 m)
EPK
