Her zaman 3M kullanım kılavuzunuzun son sürümünü kullandığınızdan emin olun. Güncel kullanım kılavuzları için
www.3m.com/userinstructions adresini ziyaret edin veya 3M Teknik Servisiyle görüşün.
ÜRÜNE GENEL BAKIŞ:
Şekil 1'de 3M™ Protecta® Kendinden Geri Çekmeli Cihaz (SRD) gösterilmiştir. Protecta SRD'ler, termoplastik veya alüminyum
muhafazalara geri çekilen tambur sargılı tel halat veya sentetik halat yaşam hatlarıdır. Protecta SRD'ler, SRD'nin kullanıcıdan
yukarıya monte edildiği ve kullanım sırasında cankurtaran halatının dik kaldığı baş üstü uygulamalar için tasarlanmıştır.
Aşağıdaki SRD türleri bu talimatlar kapsamındadır:
•
Geri Sarımlı Sistem (Şekil 1.1, 1.2; 2.1, 2.2): Geri Sarımlı Sistemler (SRD'ler) kullanım sırasında yaşam hattının
çoğunlukla dikey olduğu uygulamalara uygundur. Bu tür, Düşüş Önleme veya Kısıtlama uygulamalarında kullanılabilir.

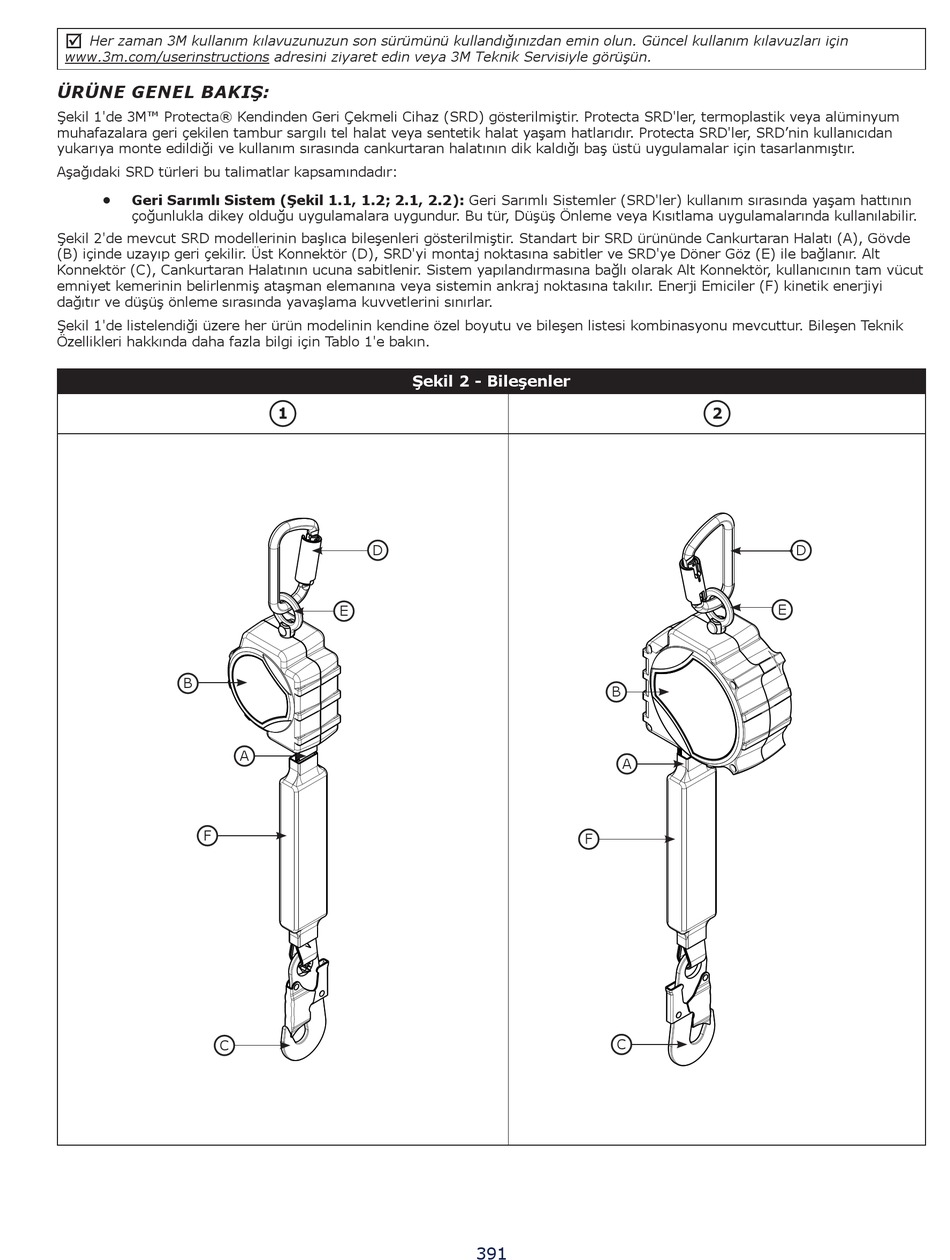

Şekil 2'de mevcut SRD modellerinin başlıca bileşenleri gösterilmiştir. Standart bir SRD ürününde Cankurtaran Halatı (A), Gövde
(B) içinde uzayıp geri çekilir. Üst Konnektör (D), SRD'yi montaj noktasına sabitler ve SRD'ye Döner Göz (E) ile bağlanır. Alt
Konnektör (C), Cankurtaran Halatının ucuna sabitlenir. Sistem yapılandırmasına bağlı olarak Alt Konnektör, kullanıcının tam vücut
emniyet kemerinin belirlenmiş ataşman elemanına veya sistemin ankraj noktasına takılır. Enerji Emiciler (F) kinetik enerjiyi
dağıtır ve düşüş önleme sırasında yavaşlama kuvvetlerini sınırlar.
Şekil 1'de listelendiği üzere her ürün modelinin kendine özel boyutu ve bileşen listesi kombinasyonu mevcuttur. Bileşen Teknik
Özellikleri hakkında daha fazla bilgi için Tablo 1'e bakın.
B
F
C
Şekil 2 - Bileşenler
1
D
E
A
B
A
F
C
391
2
D
E
