5.3
Erhöhung des effektiven Radius beim Aufspüren von geladenen Stromkreisen
Wenn der Transmitter direkt an die Phasenleitung und die Neutralleitung angeschlossen wird, werden die
Signale auf zwei parallelen Stromkreisen geführt. Deshalb kann das Verdrehen von Stromkreisen
manchmal Signale verursachen, die gegen einander wirken, was zu einem effektiven Suchradius von

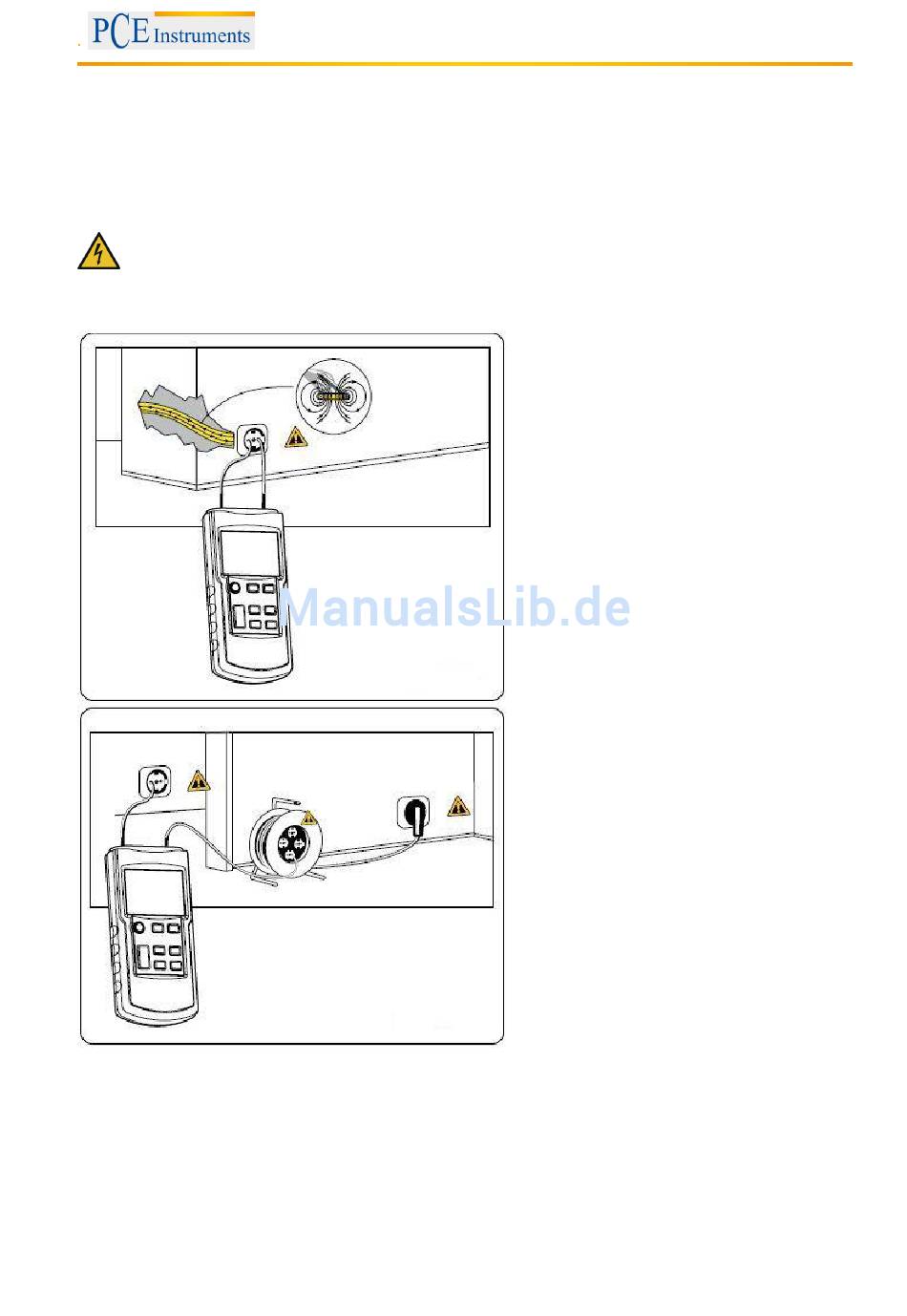

höchstens 0,5 m führt. Um diesen Effekt zu beseitigen, muss der Anschluss wie in den folgenden
Abbildungen erfolgen, wo die Ringleitung ein separates Kabel nutzt, um den effektiven Radius auf über
2,5 m zu erhöhen. Ringleitungen über längere Strecken können durch eine Leitungsrolle hergestellt
werden.
ACHTUNG: Halten Sie die Sicherheitsanweisungen ein, wenn Sie geladene Stromkreise an den
Transmitter anschließen.
Achten Sie auf den Abstand zwischen dem Transmitter und dem zu suchenden Stromkreis, um den
Stromkreis deutlich über Signale bestimmen zu können.
-
Je stärker die auf der digitalen Röhre des Suchers während des Aufspürens des Stromkreises
angezeigten Signale sind, desto näher ist das vom Sucher aufgespürte Kabel.
-
Stellen Sie die Sendeleistung des Transmitters ein, um sie an die unterschiedlichen Suchradien
anzupassen.
-
3. Wählen Sie am Empfänger den manuellen Modus sowie die geeignete
Empfangsempfindlichkeit aus, um den Stromkreis genau zu orten.
