Orten von Leitungsunterbrechungen
ACHTUNG:
-
Der Stromkreis darf nicht stromführend sein
-

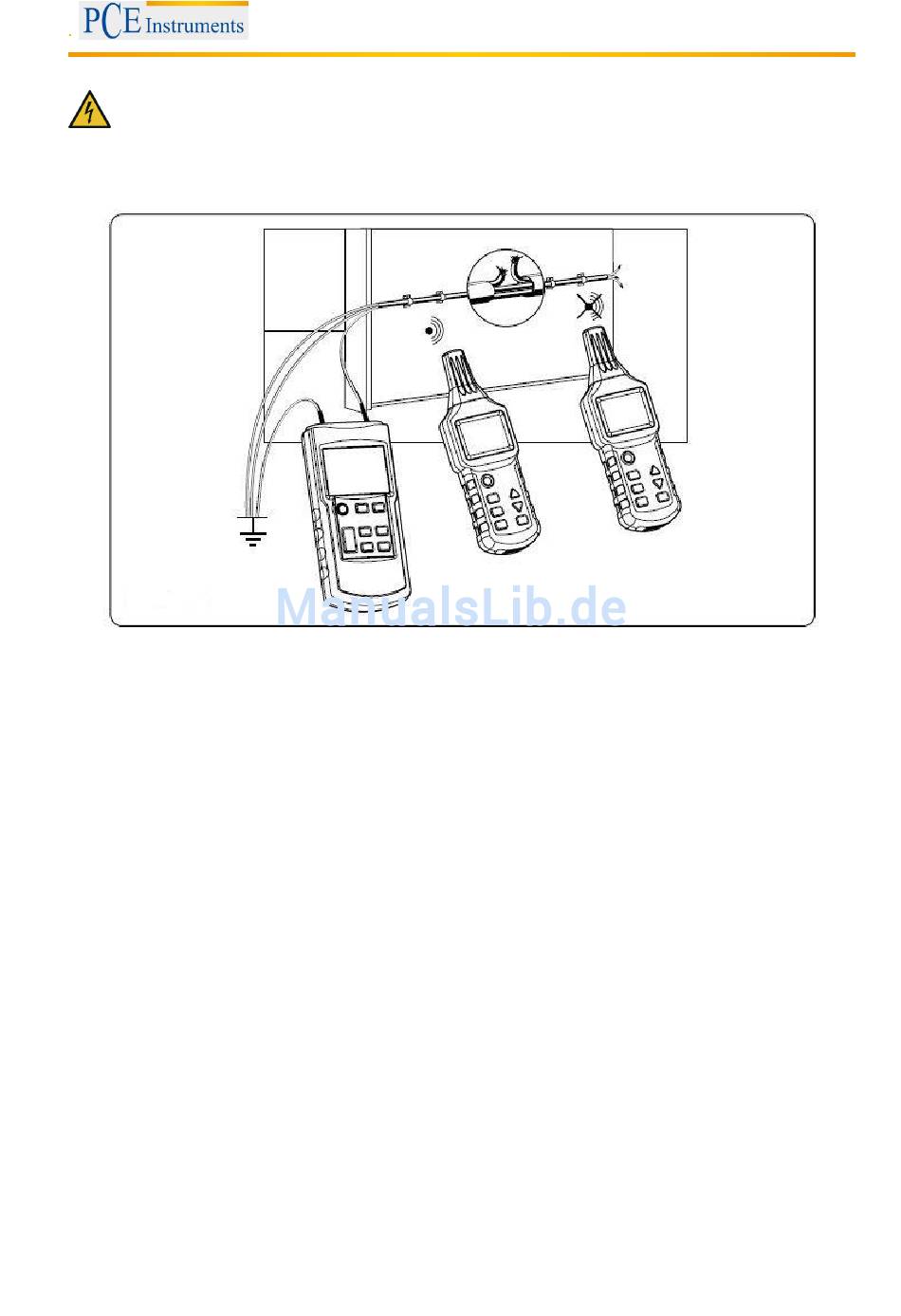

Leitungen, die nicht verwendet werden, müssen wie in der folgenden Abbildung an die Hilfserde
angeschlossen werden.
-
Schließen Sie den Transmitter an einen Leitungsanschluss und an eine Hilfserde an.
Der Übergangswiderstand einer Leitungsunterbrechung muss höher als 100 kOhm sein.
Beachten Sie bei der Verfolgung von Leitungsunterbrechungen in mehradrigen Kabeln, dass alle übrigen
Adern in dem abgeschirmten Kabel oder Leiter vorschriftsgemäß geerdet sein müssen. Dies ist
erforderlich, um eine Kreuzkopplung der zugeführten Signale (durch eine kapazitive Wirkung auf die
Ausgangsanschlüsse) zu vermeiden. Die Verfolgungstiefe für abgeschirmte Kabel und Leiter ist
unterschiedlich, da die einzelnen Adern in den abgeschirmten Kabeln um einander geschlungen sind.
Die an den Transmitter angeschlossene Erde kann eine Hilfserde, die Erde einer geerdeten Steckdose
oder ein ordnungsgemäß geerdetes Wasserrohr sein.
Während der Verfolgung der Leitung findet an der Unterbrechungsstelle ein abrupter Abfall des beim
Empfänger eingehenden Signals statt.
Stellen Sie die Sendeleistung des Transmitters ein, um sie an die unterschiedlichen Suchradien
anzupassen.
Die gesuchte Position kann genau ermittelt werden, indem Sie den Empfänger in den manuellen Modus
stellen und die richtige Empfindlichkeit wählen.
