Bedienungsanleitung
User Manual

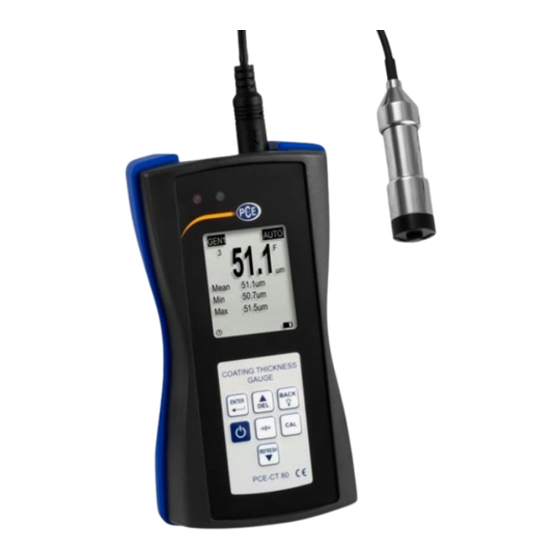

PCE-CT 80 Schichtdickenmessgerät | Coating Thickness Gauge
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 4 August 2020
V3.0
© PCE Instruments
Werbung
Verwandte Anleitungen für PCE Instruments CT 80 Serie
Inhaltszusammenfassung für PCE Instruments CT 80 Serie
- Seite 1 PCE-CT 80 Schichtdickenmessgerät | Coating Thickness Gauge User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 4 August 2020 V3.0 © PCE Instruments...
- Seite 2 Anschlüsse ........................4 Display ..........................5 Funktionstasten ........................ 5 Vorbereitung ..................6 Stromversorgung ......................6 Inbetriebnahme ........................ 6 Optionen .......................... 6 Betrieb ....................7 Kalibrieren ........................8 Messen ..........................9 Weitere Messfunktionen ....................10 Garantie ....................13 Entsorgung ..................13 © PCE Instruments...
- Seite 3 System description ................17 Device ..........................17 Interfaces ........................17 Display ..........................18 Function keys ........................18 Getting started ..................19 Power supply ........................19 Preparation ........................19 Options ...........................19 Operation ..................... 20 Calibration ........................21 Measurement ........................22 Further functions ......................23 Contact ....................26 Disposal ....................26 © PCE Instruments...
- Seite 4 Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments...
- Seite 5 20 %... 90 % r. F. nicht kondensierend -10 °C… +60 °C Lagerbedingungen 20 %... 90 % r. F. nicht kondensierend Abmessungen 143 x 71 x 37 mm (L x B x H) Gewicht mit Sensor ca. 271 g © PCE Instruments...
- Seite 6 1 x Transportkoffer 1 x Satz Standardfolien 1 x Kalibrierplatten (Fe und NFe) 1 x ISO-Kalibrierzertifikat 1 x Bedienungsanleitung Zubehör Sensor PCE-CT 80-FN0.5 Sensor PCE-CT 80-FN2 Sensor PCE-CT 80-FN2.5 Sensor PCE-CT 80-FN3 Sensor PCE-CT 80-F5N.3 PC Software mit Datenkabel © PCE Instruments...
- Seite 7 Systembeschreibung Messgerät 1. LC Display 4. Folientastatur 2. LED rot 5. Sensor 3. LED grün Anschlüsse 1. Sensorbuchse 2. Micro-USB 2.0 Anschluss © PCE Instruments...
- Seite 8 Nullpunktkali- brierung Beim Gerätestart gedrückt halten, um das Messgerät auf Werkseinstellungen zurückzusetzen Enter Menü öffnen Sichern, Auswählen, Bestätigen Hintergrundbeleuchtung Zurück Abbrechen, Zurück, Beenden ein/aus Löschen von Messwerten Nach oben, Wert erhöhen Bildschirm aktualisieren Nach unten, Wert verringern © PCE Instruments...
- Seite 9 Das Untergrundmaterial wird automatisch erkannt. Es kann nur auf magnetischen Materialien gemessen werden. N-FE: Es kann nur auf nicht-magnetischen Materialien gemessen werden. Wenn ein magnetisches Material erkannt wird, zeigt das Gerät ein „F“ an, bei nicht magnetischen Materialien ein „N“. © PCE Instruments...
- Seite 10 Nicht auf zu weichen oder zu dünnen Messobjekten messen Klebstoff Sensor und Messoberfläche reinigen Starke Magnetfelder Starke Magnetfelder vermeiden Temperatur und Bei den gleichen Umgebungs- Luftfeuchtigkeit bedingungen neu kalibrieren Messvorgänge Kapitel 5.1.3 Niedriger Batteriestatus Batterie wechseln Sensorverschleiß PCE Instruments kontaktieren © PCE Instruments...
- Seite 11 Der Messwert wird angezeigt. Stellen Sie mit den Messwert auf die tatsächliche Foliendicke ein (blinkender Wert) und bestätigen Sie mit . Der Kalibrierpunkt wird danach im Dialogfeld angezeigt (nicht blinkender Wert). Mit kann der Vorgang abgebrochen werden. © PCE Instruments...
- Seite 12 Führen Sie vor der Messung eine Nullpunktkalibrierung und eine Mehrpunktkalibrierung durch (Kapitel 5.1). Setzen Sie den Sensor senkrecht auf die zu messende Fläche. Warten Sie, bis das Gerät einen Piepton ausgibt und heben Sie den Sensor wieder hoch. © PCE Instruments...
- Seite 13 „Werte löschen“ und bestätigen Sie mit . Sie sehen nun anhand der links oben stehenden Zahl (3/4) den aktuell ausgewählten Messwert der Speichergruppe. Mit wählen Sie den gewünschten Messwert aus und können diesen durch Drücken von löschen. © PCE Instruments...
- Seite 14 , um die Grenzwerte der Speichergruppe zu löschen oder brechen Sie den Vorgang mit Um die Grenzwerte der anderen Speichergruppen einzugeben oder zu löschen, müssen Sie, wie in Kapitel 4.3 beschrieben, die Speichergruppe wechseln und erneut die oben beschriebenen Schritte befolgen. © PCE Instruments...
- Seite 15 -Taste gedrückt und schalten Sie mit das Gerät ein. Wenn das Dialogfeld zum Zurücksetzen angezeigt wird, lassen Sie die -Taste los. Um das Gerät zurückzusetzen, bestätigen Sie mit oder brechen Sie den Vorgang ab. Das Gerät startet automatisch neu. © PCE Instruments...
- Seite 16 Umsetzung ElektroG (Rücknahme Entsorgung Elektro- Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
- Seite 17 We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments...
- Seite 18 Operating conditions 20 %... 90 % RH non-condensing -10 °C… +60 °C Storage conditions 20 %... 90 % RH non-condensing Dimensions 143 x 71 x 37 mm (L x W x H) Weight incl. probe approx. 271 g © PCE Instruments...
- Seite 19 1 x calibration plates (Fe and NFe) 1 x ISO-calibration certificate 1 x user manual Optional accessories Probe PCE-CT 80-FN0.5 Probe PCE-CT 80-FN2 Probe PCE-CT 80-FN2.5 Probe PCE-CT 80-FN3 Probe PCE-CT 80-F5N3 PC software with data cable © PCE Instruments...
- Seite 20 System description Device 1. LC display 4. Membrane keypad 2. LED red 5. Probe 3. LED green Interfaces 1. Probe socket 2. Micro USB 2.0 connector © PCE Instruments...
- Seite 21 Zero point calibration Press and hold during device start-up to reset meter to factory settings Enter Open menu Save, select, confirm Back Backlight on/off Cancel, back, close Delete readings Up, increase value Down Refresh screen Down, decrease value © PCE Instruments...
- Seite 22 You can measure on magnetic materials only. N-FE: You can measure on non-magnetic materials only. When the meter recognises a magnetic material, it displays an “F“. If the material is non-magnetic, it displays an ”N“. Unit settings µm, mils, Selection of measuring unit © PCE Instruments...
- Seite 23 Clean probe and measuring surface Strong magnetic fields Avoid strong magnetic fields Temperature and air Re-calibrate under the same humidity environmental conditions Measuring processes Chapter Fehler! Verweisquelle k onnte nicht gefunden werden. Low battery Replace battery Probe wear Contact PCE Instruments © PCE Instruments...
- Seite 24 . The calibration point will then be displayed in the dialogue box (non-flashing value). You can cancel the procedure with Repeat these steps if you wish to get all four calibration points. Use a different standard foil for each calibration point. Press to exit the multi-point calibration. © PCE Instruments...
- Seite 25 4.3. Make a zero-point calibration and a multi-point calibration before the measurement (chapter 5.1). Place the probe vertically on the surface to be measured. Lift the probe when you hear the beep sound. © PCE Instruments...
- Seite 26 . In the upper left part of the display, you will now see what value of a memory group has been selected (1/4). Select the desired reading with . You can delete that reading by pressing © PCE Instruments...
- Seite 27 To enter or delete the limit values of other memory groups, change the group as described in chapter 4.3 and follow the steps described above again. © PCE Instruments...
- Seite 28 Press and hold while turning on the meter with Release the key when the dialogue box for the system reset is displayed. To reset the meter, confirm with or cancel the procedure with . The meter will restart automatically. © PCE Instruments...
- Seite 29 For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments...
- Seite 30 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
