5.1.2
Ortung und Verfolgung von Leitungen und Steckdosen
ACHTUNG:
-
Der Stromkreis darf nicht stromführend sein
-
Die Neutralleitung und die Schutzerdungsleitung müssen angeschlossen und voll funktionstüchtig
sein
-

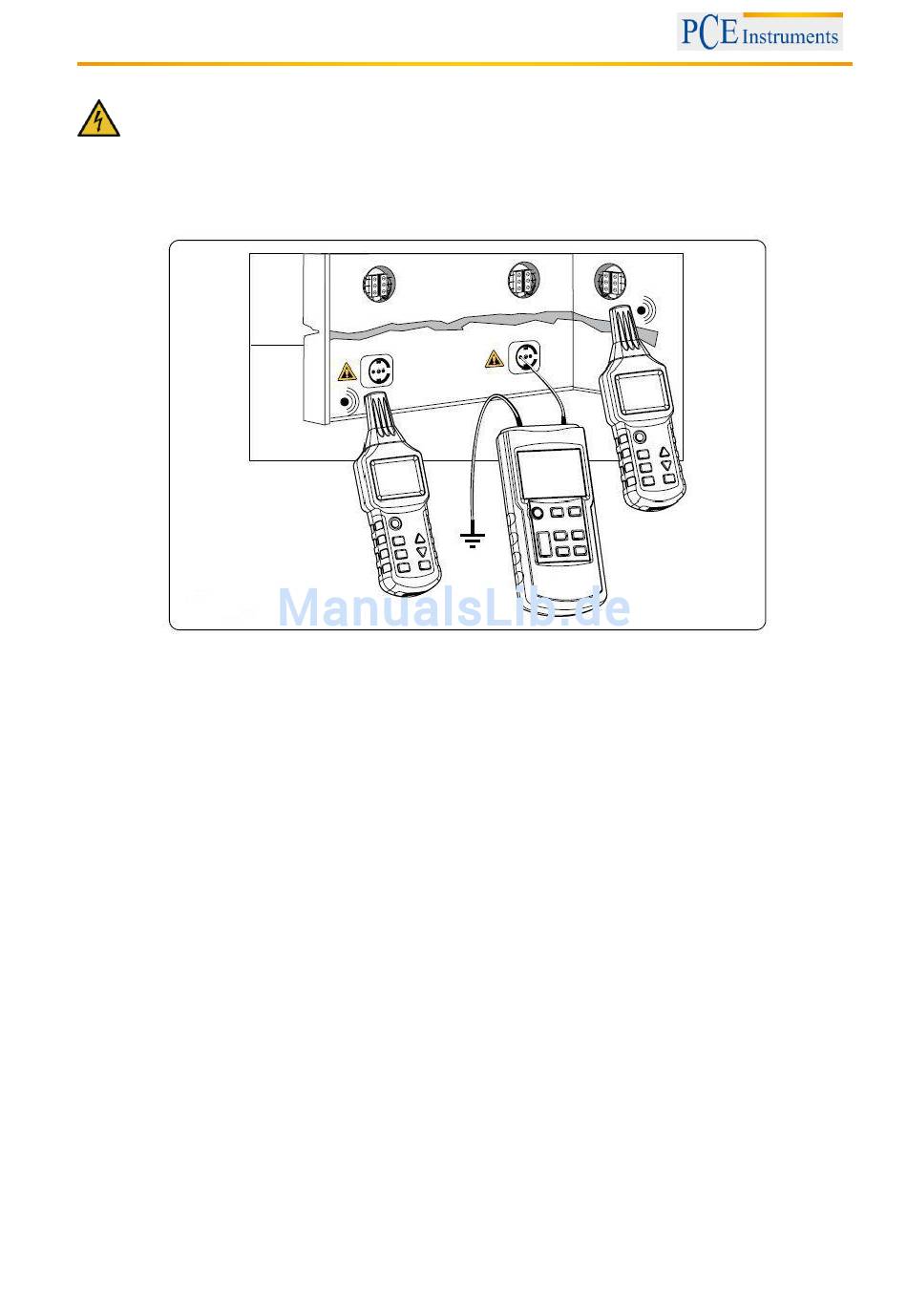

Schließen Sie den Transmitter an die Phasenleitung und die Schutzerdungsleitung gemäß der
folgenden Abbildung an:
Bei der einpoligen Anwendung können auch seitliche Stromkreisabzweigungen verfolgt werden (die
Sicherung muss in diesem Beispiel entfernt werden).
Falls das Versorgungskabel, das mit den Signalen vom Transmitter versorgt wird, zum Beispiel direkt
parallel zu anderen Leitern liegt (z.B. Kabelschlitz oder -kanal) oder falls diese Leiter sich überkreuzen,
werden die Signale auch in die anderen Leiter geschickt.
Während des Suchens und Verfolgens wird das Signal umso stärker angezeigt, je näher der Sucher an
den zu verfolgenden Leitungen ist.
Stellen Sie die Sendeleistung des Transmitters ein, um sie an die unterschiedlichen Suchradien
anzupassen.
Die gesuchte Position kann genau ermittelt werden, indem Sie den Empfänger in den manuellen Modus
stellen und die richtige Empfindlichkeit wählen.
BETRIEBSANLEITUNG
10
