www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Bedienungsanleitung

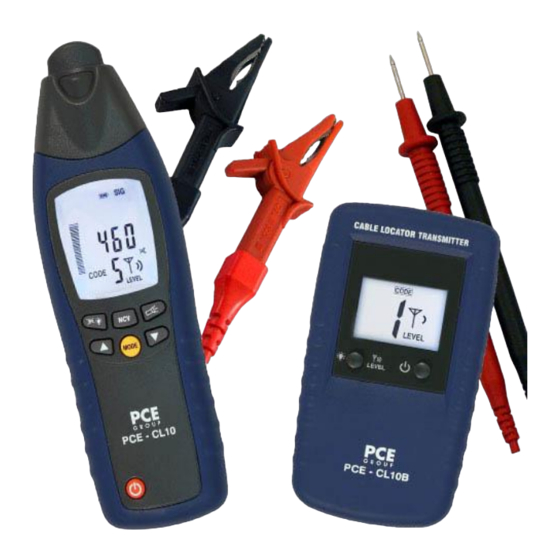

Kabelsuchgerät PCE-CL10
Version 1.1
19.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments CL10
Inhaltszusammenfassung für PCE Instruments CL10
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Kabelsuchgerät PCE-CL10 Version 1.1 19.10.2011...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ......................13 Einleitung Mit dem Kabelsuchgerät PCE-CL10 können sowohl spannungslose als auch spannungsführende Leitungen in Stromkreisen bis 400 V geortet werden. Das Kabelsuchgerät ist in der Lage, Kabel, Leitungen, Stromkreise, Kurzschlüsse und Erdschlüsse zu lokalisieren, Schutzrohre zu verfolgen und Koaxialkabel abzutasten. -
Seite 3: Warnsymbole
BETRIEBSANLEITUNG www.warensortiment.de Warnsymbole Allgemeine Warnung. Ziehen Sie unbedingt die Dokumentation zu Rate. Warnung vor gefährlicher elektrischer Spannung Durchgängige doppelte Isolierung oder verstärkte Isolierung Erdung (Masse) DC (Gleichstrom) Betriebsspannung unter Sollwert. Batterien auswechseln, sonst Fehlmessungen möglich Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Dieses Messgerät ist für Messungen in Stromkreisen mit einer Überspannungskategorie CAT III bis zu einer Spannung von 300V. Um einen sicheren Betrieb zu gewährleisten, vor Beginn der Messung immer überprüfen, ob der richtige Messbereich ausgewählt ist, und ob die Messleitungen in die für die jeweilige Messung vorgesehenen Buchsen eingesteckt sind. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Stromverbrauch Ca. 23 mA (ohne Hintergrundbeleuchtung oder Taschenlampe) Ca. 35 mA (mit Hintergrundbeleuchtung) Max. 40 mA (mit Hintergrundbeleuchtung und Taschenlampe) Autom. Abschaltung Nach ca. fünf Minuten Inaktivität ≤ 80 % relative Feuchtigkeit / 0 ... +40 °C (Einsatz) Umgebungsbedingungen ≤... -
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Empfänger-Display a. Indikator für deaktivierten akustischen Signalgeber b. Indikator für eingeschaltete Taschenlampe c. Information welche vom Signalgenerator übermittelt wurden (Übertragungscode und Batteriestand) d. Indikator für automatischen Modus e. Bargraph-Anzeige für die Signalstärke Indikator für niedrigen Batteriestand g. Manueller Modus: zusätzliche Anzeige um die gewählte Sensitivität im manuellen Modus anzuzeigen. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de ist die Erdung. Diese Vorgehensweise bewirkt dass ein hochfrequenter Strom durch den Leiter geschickt und an die Erdung übertragen wird. Zweipolige Anwendung Verbinden Sie den Signalgenerator mit dem Stromnetz (double-pole application). Der Generator wird durch das Stromnetz versorgt. In diesem Verfahren fließt der modulierte Strom durch die Phase in den Umformer und über die Neutrale Ader zurück.
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Orten von Unterbrechungen in kunststoffummantelten Kabeln (einpolige Anwendung) Wenn Leitungsunterbrechungen gesucht werden, muss hierzu der Stromkreis spannungsfrei geschaltet sein. Alle Leiter welche nicht benötigt werden müssen an die externe Erdung angeschlossen werden, wie in der Abbildung erkennbar. Die Erdung an welche der Signalgenerator angeschlossen wird, sollte die Erdung einer geerdeten Stechdose oder einer sicher geerdeten Wasserleitung sein.
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Fehlersuche bei elektrischen Fußbodenheizungen (einpolige Anwendung) Bedingungen: Wenn eine Abschirmungsmatte oder ein Abschirmungskabel über den Heizleitungen angebracht ist, existiert möglicherweise kein Erdungsanschluss. Wenn erforderlich, trennen Sie die Abschirmung von dem Erdungsanschluss. Für diese Anwendung ist ein zweiter Signalgenerator erforderlich.
- Seite 10 BETRIEBSANLEITUNG www.warensortiment.de Schließen Sie den Signalgenerator an wie in der Abbildung gezeigt. Berücksichtigen Sie dass die Suchtiefen bei abgeschirmten Kabel und Leitern differieren, da die einzelnen Adern im abgeschirmten Kabel miteinander verdrillt sind. Üblicherweise können Kurzschlüsse nur korrekt geortet werden wenn der Übergangswiderstand unter 20 Ω...
- Seite 11 BETRIEBSANLEITUNG www.warensortiment.de Leitungen mit großer Suchtiefe lokalisieren (zweipolige Anwendung) Der Stromkreis muss spannungsfrei sein. Wenn das zweipolige Verfahren bei mehradrigen Kabeln angewendet wird, ist die Suchtiefe begrenzt. Der Grund ist, dass die Zu- und Rückleitungen sehr nah nebeneinander liegen. Hierdurch erfolgt eine starke Verzerrung des Magnetfeldes.
-
Seite 12: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Halten Sie einen ausreichenden Abstand zu dem zu lokalisierenden Leiter um eine eindeutige Zuordnung der empfangenen Signale zu den Leitern vornehmen zu können. Sortierung oder Bestimmung von bereits installierten Leitungen (zweipolige Anwendung) Wenn bereits installierte Leitungen sortiert oder identifiziert werden sollen, muss jedes Kabel innerhalb der Leitung spannungsfrei sein. -
Seite 13: Reinigung
BETRIEBSANLEITUNG www.warensortiment.de 3. Nehmen Sie die Batteriefachabdeckung ab und wechseln Sie die Batterie gegen eine neue gleichen Typs aus. 4. Setzen Sie die Batteriefachabdeckung wieder auf. Drehen Sie die Schraube wieder ein. Reinigung Säubern Sie das Gerät mit einem feuchten Baumwolltuch und einem sanften Reiniger. Benutzen Sie keinesfalls Scheuer- oder Lösungsmittel.
