5.2.4
Tiefliegende Stromkreise finden
Bei zweipoligen Nutzungen ist die Suchtiefe stark begrenzt, wenn die Ringleitung aus Kerndrähten in
Kabeln mit mehreren Kerndrähten (wie z.B. NYM 3x1,5 mm²) besteht, weil der kurze Abstand zwischen
der Versorgungsleitung und der Ringleitung ein stark verzerrtes magnetisches Feld verursacht. Ein
hinreichend starkes magnetisches Feld kann an den engen Stellen nicht aufgebaut werden. Falls eine
separate Ringleitung genutzt wird, könnte dieses Problem einfach gelöst werden, da der separate Leiter
das magnetische Feld stärker ausbreiten könnte. Bei der Ringleitung kann es sich um irgendeine Art
leitender Drähte oder Leitungsrollen handeln. Wichtig ist, dass der Abstand zwischen der
Versorgungsleitung und der Ringleitung größer als die Verlegetiefe ist. In der Praxis beträgt dieser
Abstand gewöhnlich 2 m oder mehr.
ACHTUNG:
-
Der Stromkreis muss ungeladen sein.
-

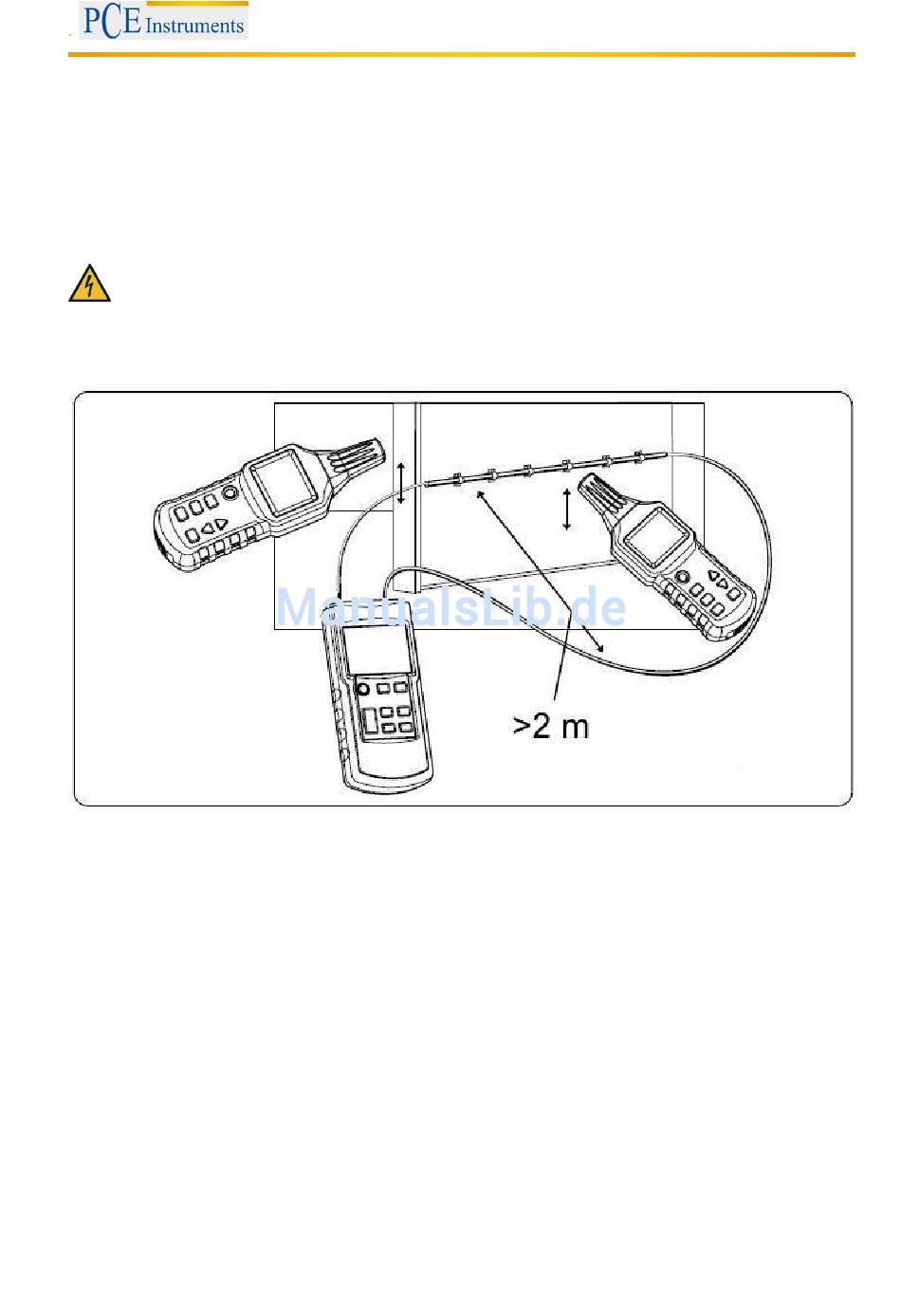

Schließen Sie den Transmitter wie in folgender Abbildung an.
-
Der Abstand zwischen der Versorgungsleitung und der Ringleitung muss mindestens 2~2,5 m
betragen.
-
Bei dieser Nutzungsart ist der Einfluss von Feuchtigkeit oder Mörtel an der Wand bis zur
Suchtiefe nicht von Bedeutung.
-
Je höher der Pegelausschlag am Empfänger desto näher sind Sie an der eingeführten Leitung im
Rohr.
-
Stellen Sie die Sendeleistung des Transmitters ein, um sie an die unterschiedlichen Suchradien
anzupassen.
-
Wählen Sie am Empfänger den manuellen Modus sowie die geeignete Empfangsempfindlichkeit
aus, um den Stromkreis genau zu orten.
BETRIEBSANLEITUNG
21
