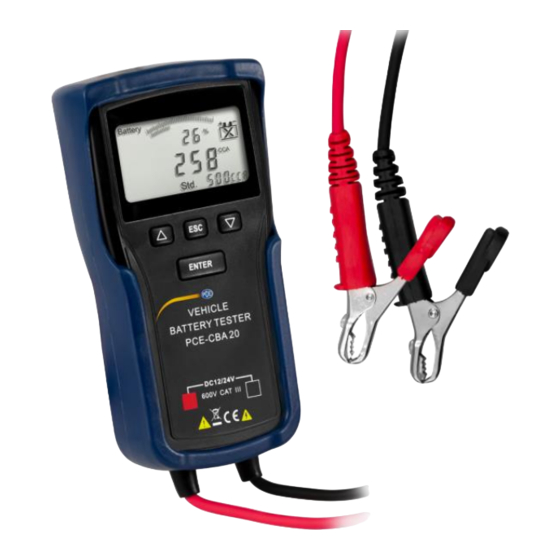

- Seite 1 Bedienungsanleitung PCE-CBA 20 KFZ Batterietester User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 10. Dezember 2020 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Systembeschreibung ................2 Bedienung ....................2 Batteriekapazität ......................3 Batteriespannung bei Motorstart ..................5 Ladespannung bei Maximallast ..................6 Ladespannung ......................... 7 Vergleichstabellen ................8 JIS ........................... 8 DIN / EN ..........................10 Garantie ....................12 Entsorgung ..................12 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
3 … 10 s Prüfzeit 100 … 1700 A Kaltstartstrom CCA 2,75“ LC Display Anzeige Spannungsversorgung 9 ... 35 V DC über Prüfspannung Anschluss Kelvinklemmen Abmessungen 185 x 95 x 41 mm Kabellänge ca. 70 cm Gewicht ca. 250 g © PCE Instruments... -
Seite 4: Lieferumfang
• Ladespannung Bitte achten Sie immer auf saubere Kontaktflächen für die Krokodilklemmen. Verschmutzungen führen zu falschen Messergebnissen. Verbinden Sie immer erst die schwarze Krokodilklemme mit dem Minuspol und dann die rote Krokodilklemme mit dem Pluspol der Batterie. © PCE Instruments... - Seite 5 Bestätigen die Auswahl mit „ENTER“ Durch Halten der Taste wird der Suchlauf beschleunigt. Beispiele: 12V 280A 60Ah DIN 480 EN/SAE Einstellung: EN 480 12V 70Ah CCA(SAE) 570A Einstellung: CCA 570 410 Cold Cranking Amps Einstellung: CCA 410 © PCE Instruments...
- Seite 6 Je nach Batteriehersteller kann der Wert unterschiedlich ausfallen. Batterien des gleichen Herstellers sollten auch annähernd die gleichen Innenwiderstände aufweisen. Bei der 24 V Messung (zwei Batterien in Reihe geschaltet) entspricht der Innenwiederstand der Summe der zwei Batterien. © PCE Instruments...
-
Seite 7: Batteriespannung Bei Motorstart
Ändern Sie, wenn notwendig, die Einstellung mit den „Auf / Ab“ Tasten auf die Batteriespannung und bestätigen Sie die Auswahl mit „Enter“. Wählen Sie mit den Tasten „Auf / Ab“ die Funktion 2 aus und bestätigen Sie dies mit der Taste „ENTER“. © PCE Instruments... - Seite 8 Ändern Sie, wenn notwendig, die Einstellung mit den „Auf / Ab“ Tasten auf die Batteriespannung und bestätigen Sie die Auswahl mit „ENTER“. Schalten Sie im KFZ alle Verbraucher ein (Beleuchtung, Lüftung / Klimaanlage, usw.) Erhöhen Sie die Motordrehzahl auf 2000 U/min. © PCE Instruments...
-
Seite 9: Ladespannung
Batteriespannung und bestätigen Sie die Auswahl mit „Enter“. Erhöhen Sie die Motordrehzahl auf 3000 U/min. Schalten Sie alle Verbraucher am KFZ aus. Wählen Sie mit den Tasten „Auf / Ab“ die Funktion 4 aus und bestätigen Sie diese mit der Taste „ENTER“. © PCE Instruments... -
Seite 10: Vergleichstabellen
2N24-3 200 220 55D26L N5 0ZL 28Al9R NT50-N24 60D23R 28A19L NT5 0-N24L 60D23L 32A l9R NX60-N24 270 295 65D23R 32A19L NX60-N24L 65D23L 26B17R 65D26R NS70 26B17L 65D26L NS70L 28B17R 65D31R 28B17L 65D31L N70L 28B19R NS40S 70D23R 35-60 © PCE Instruments... - Seite 11 42B20RS 115F51R N1 20 42B20LS 115F51L N120L 46B24R NS60 130E41R NX200-10 46B24L NS60L 130E41L NX200-10L 46B24RS NS60S 130F51R 46B24LS NS60LS 130F51L 46B26R 145F51R NS150 46B26L 145F51L NS150L 46B26RS 145G51R N150 1100 34B19RS NS40ZAS 270 325 80D26R NXl10-5 © PCE Instruments...
-
Seite 12: Din / En
88038 56820 56821 56828 53653 53624 53890 57024 57029 54038 54039 57113 57539 54323 57114 56821 88074 54313 54324 54464 57218 57219 54317 54312 88146 57220 57217 54437 54466 54459 57230 54459 54434 88064 57412 57413 57412 © PCE Instruments... - Seite 13 55563 64020 64317 6431 8 55564 55565 55548 64028 64035 55570 55567 55565L 64036 56012 64317 64318 64323 56048 56068 56069 65513 56049 56069 56073 65514 65515 56077 56030 67043 67045 1000 56091 55811 68032 68034 1000 © PCE Instruments...
-
Seite 14: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 15 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
