Leitungssuchgerät
Inhaltsverzeichnis
5.1.5
Fehlersuche an der Fußbodenheizung
ACHTUNG:
-
Der Stromkreis darf nicht stromführend sein.
-

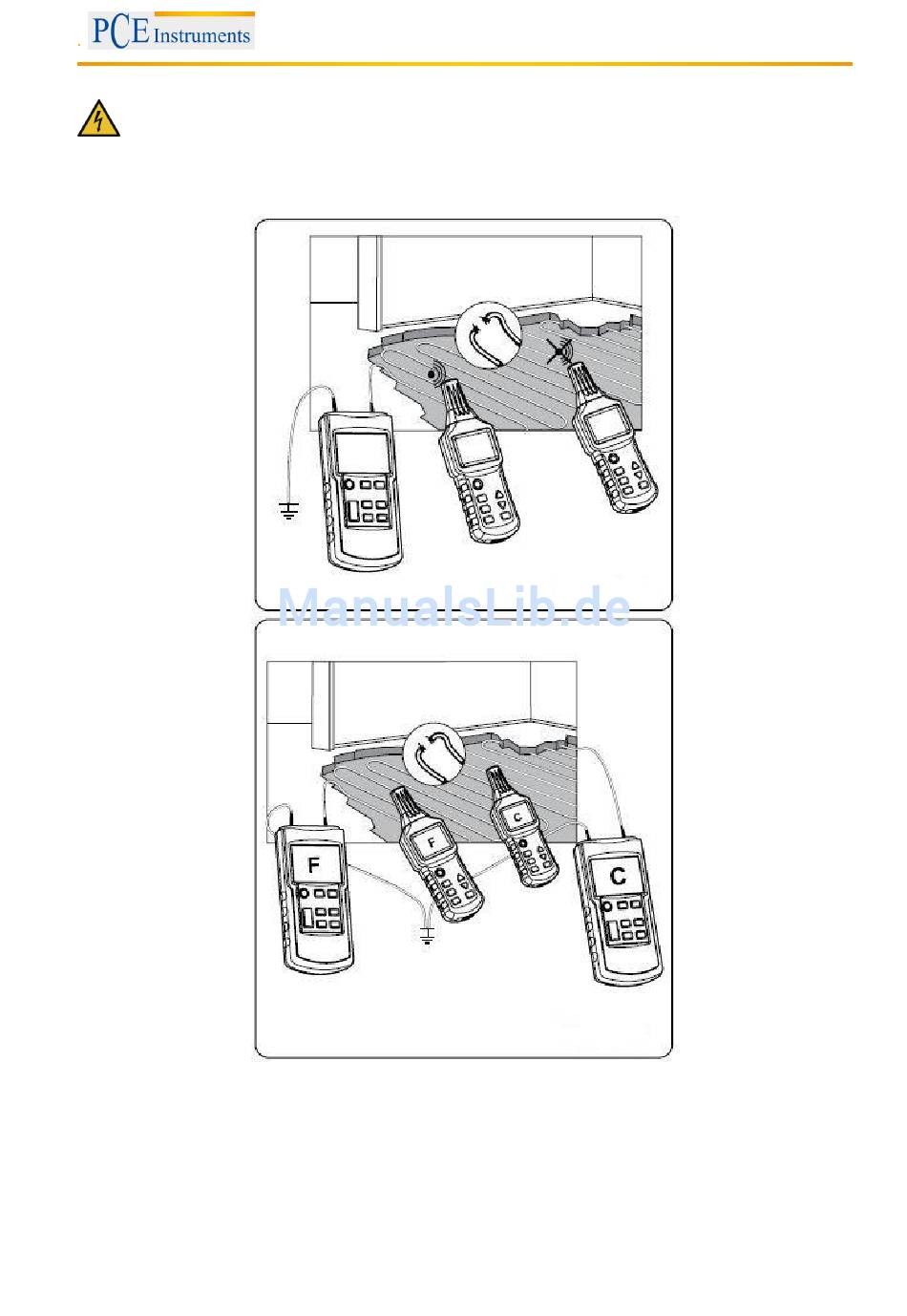

Alle ungenutzten Leitungen müssen wie in der folgenden Abbildung dargestellt an die Hilfserde
angeschlossen sein.
-
Schließen Sie beide Transmitter entsprechend der Abbildungen an.
-
Falls eine Abschirmmatte auf die Heizdrähte gelegt wird, darf kein Erdungsanschluss vorhanden
sein. Trennen Sie, falls erforderlich, die Abschirmung vom Erdungsanschluss.
-
Es ist eine vollständige Erdung sicherzustellen, und es sollte ein hinreichender Abstand zwischen
dem Erdungsanschluss des Transmitters und der gesuchten Leitung sein. Falls dieser Abstand
zu klein ist, können das Signal und die Leitung nicht genau geortet werden.
-
Während der Verfolgung der Leitung findet an der Unterbrechungsstelle ein abrupter Abfall des
beim Empfänger eingehenden Signals statt.
BETRIEBSANLEITUNG
13
