4.2.5. Połączenia transformatora
UWAGA
6
Ryzyko obrażeń
• Nie umieszczać żadnych obiektów na połączeniu i kablu, chronić je przed obciążeniami
mechanicznymi.
1. Wymagane jest gniazdko sieci elektrycznej o napięciu zasilającym 220V/230V o
częstotliwości 50Hz zgodne z VDE.

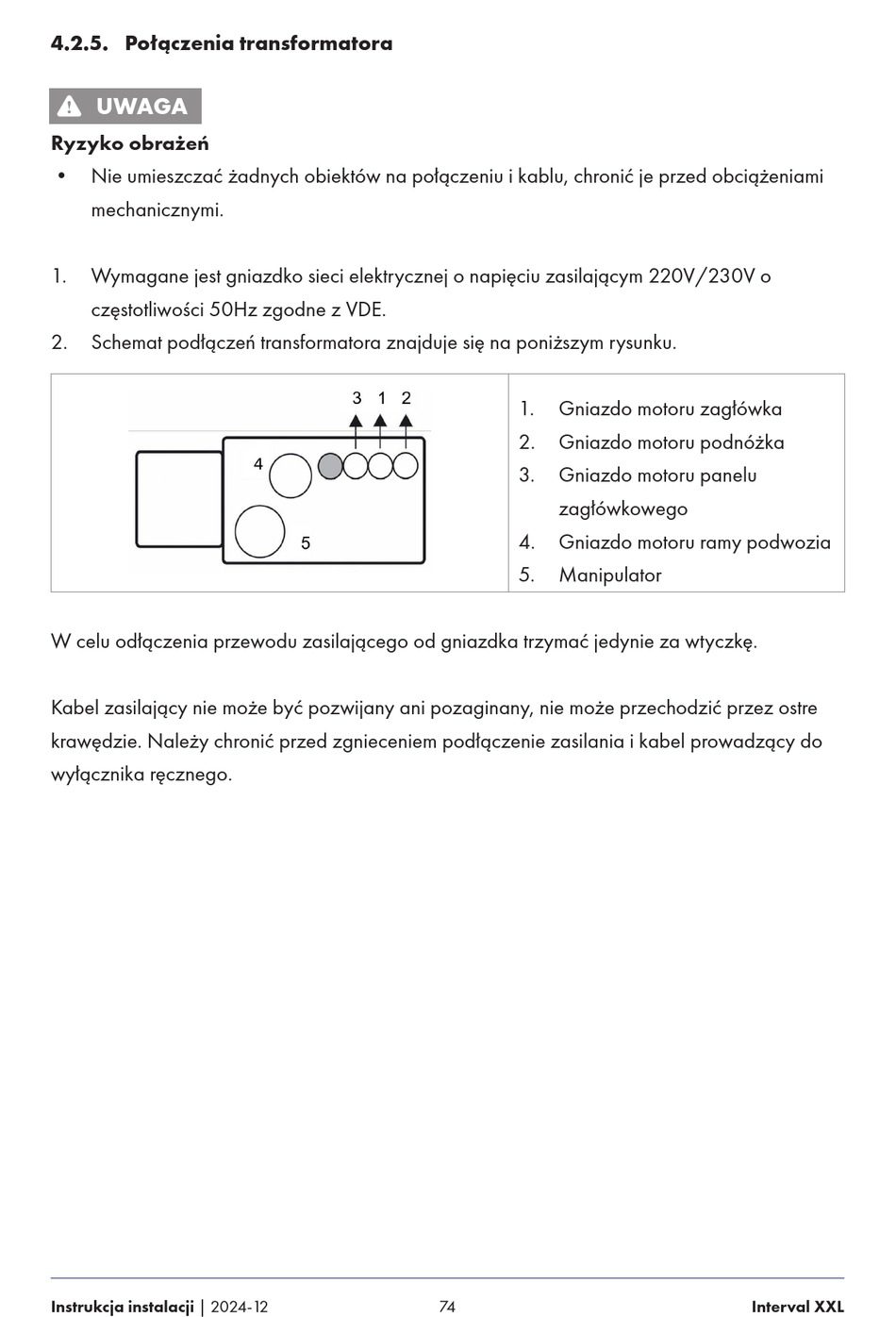

2. Schemat podłączeń transformatora znajduje się na poniższym rysunku.
W celu odłączenia przewodu zasilającego od gniazdka trzymać jedynie za wtyczkę.
Kabel zasilający nie może być pozwijany ani pozaginany, nie może przechodzić przez ostre
krawędzie. Należy chronić przed zgnieceniem podłączenie zasilania i kabel prowadzący do
wyłącznika ręcznego.
Instrukcja instalacji | 2024-12
1. Gniazdo motoru zagłówka
2. Gniazdo motoru podnóżka
3. Gniazdo motoru panelu
zagłówkowego
4. Gniazdo motoru ramy podwozia
5. Manipulator
