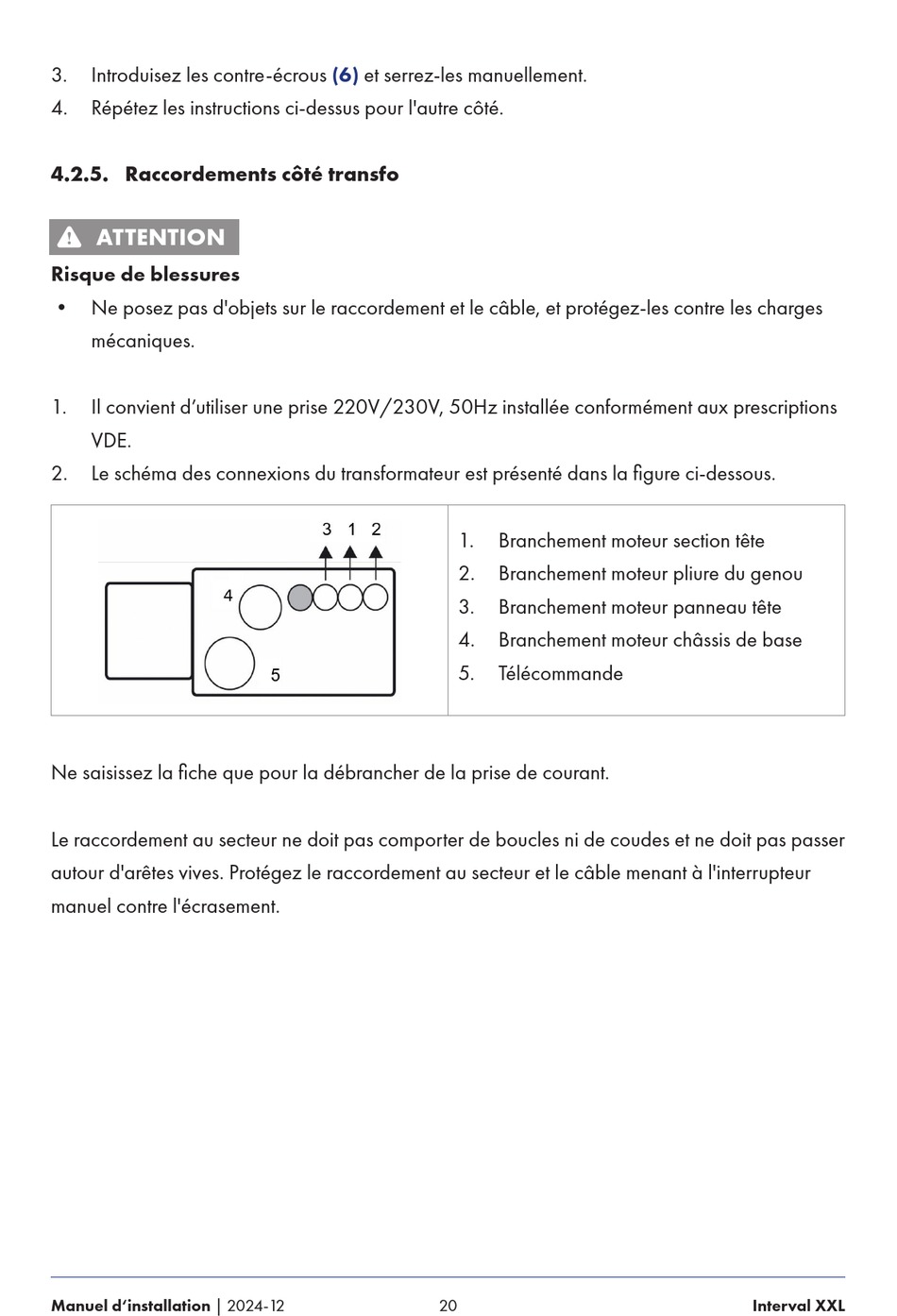

Vermeiren Interval XXL Installationsanleitung Seite 20

3. Introduisez les contre-écrous
4. Répétez les instructions ci-dessus pour l'autre côté.
4.2.5. Raccordements côté transfo
ATTENTION
6
Risque de blessures
• Ne posez pas d'objets sur le raccordement et le câble, et protégez-les contre les charges
mécaniques.
1. Il convient d'utiliser une prise 220V/230V, 50Hz installée conformément aux prescriptions
VDE.
2. Le schéma des connexions du transformateur est présenté dans la figure ci-dessous.
Ne saisissez la fiche que pour la débrancher de la prise de courant.
Le raccordement au secteur ne doit pas comporter de boucles ni de coudes et ne doit pas passer
autour d'arêtes vives. Protégez le raccordement au secteur et le câble menant à l'interrupteur
manuel contre l'écrasement.
Manuel d'installation | 2024-12
(6) et serrez-les manuellement.
1. Branchement moteur section tête
2. Branchement moteur pliure du genou
3. Branchement moteur panneau tête
4. Branchement moteur châssis de base
5. Télécommande
20 Interval XXL
