5.10. MEDIÇÃO DE CORRENTES CA
A corrente máxima CA na entrada é 10A (entrada 10A) ou 600mA (entrada
mAA). Não medir correntes que excedam os limites indicados neste
manual. A transposição dos limites de corrente poderá causar choques
elétricos no utilizador e danos no instrumento.

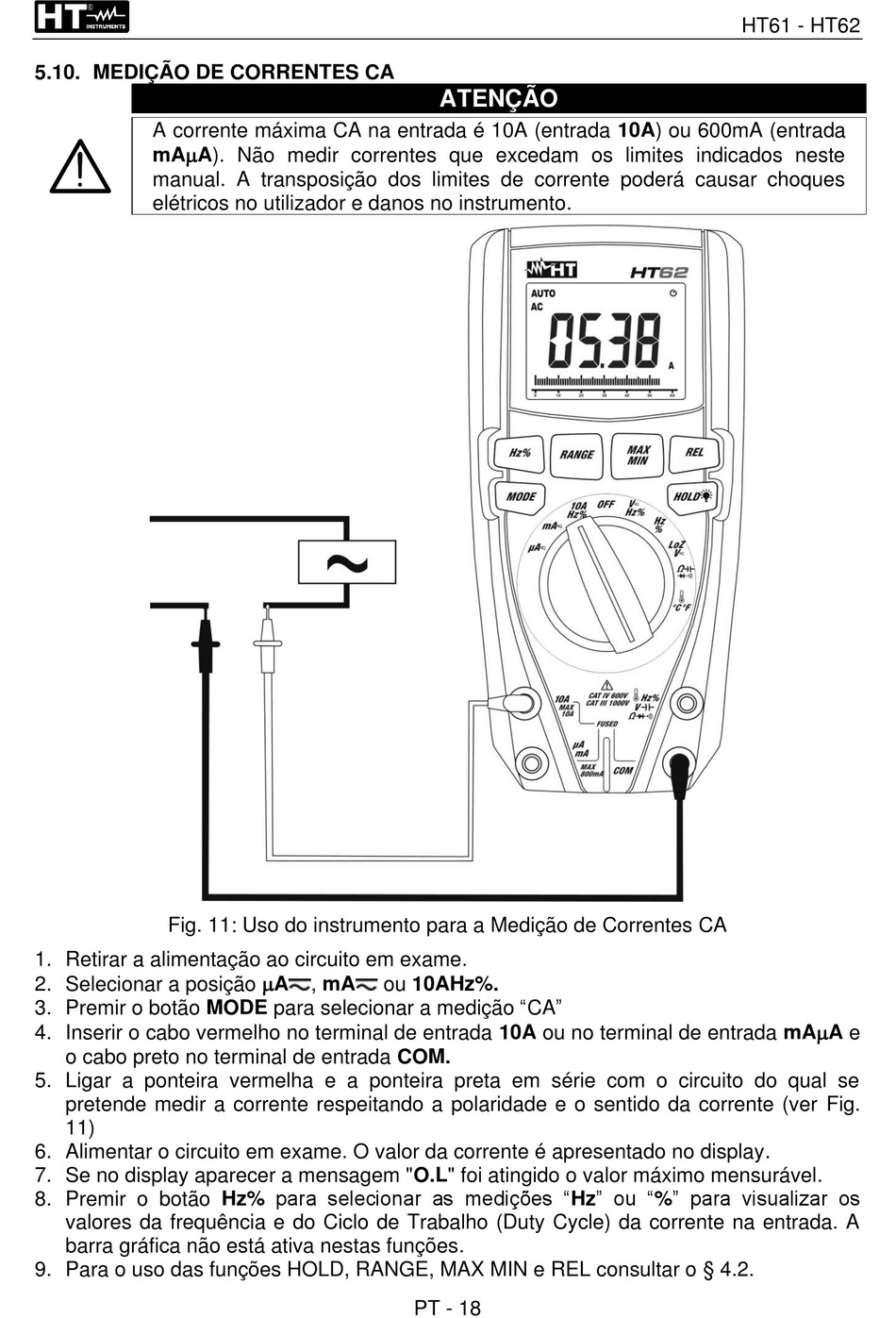

Fig. 11: Uso do instrumento para a Medição de Correntes CA
1. Retirar a alimentação ao circuito em exame.
2. Selecionar a posição A
3. Premir o botão MODE para selecionar a medição "CA"
4. Inserir o cabo vermelho no terminal de entrada 10A ou no terminal de entrada mAA e
o cabo preto no terminal de entrada COM.
5. Ligar a ponteira vermelha e a ponteira preta em série com o circuito do qual se
pretende medir a corrente respeitando a polaridade e o sentido da corrente (ver Fig.
11)
6. Alimentar o circuito em exame. O valor da corrente é apresentado no display.
7. Se no display aparecer a mensagem "O.L" foi atingido o valor máximo mensurável.
8. Premir o botão Hz% para selecionar as medições "Hz" ou "%" para visualizar os
valores da frequência e do Ciclo de Trabalho (Duty Cycle) da corrente na entrada. A
barra gráfica não está ativa nestas funções.
9. Para o uso das funções HOLD, RANGE, MAX MIN e REL consultar o § 4.2.
ATENÇÃO
, mA ou 10AHz%.
