5.6. TESTE DE DÍODOS
Antes de efetuar qualquer medição de resistência verificar se o circuito em
exame não está a ser alimentado e se eventuais condensadores presentes
estão descarregados.
1. Selecionar a posição 
2. Premir o botão MODE per selezionare la misura "
3. Inserir o cabo vermelho no terminal de entrada VHz%

Hz%V
4. Colocar as ponteiras nas extremidades do díodo em exame (ver Fig. 7) respeitando as
polaridades indicadas. O valor da tensão do patamar em polarização direta é
apresentado no display.
5. Se o valor do patamar de tensão é 0mV a junção P-N do díodo está em curto-circuito.
6. Se o instrumento apresenta a mensagem "O.L." os terminais do díodo estão invertidos
em relação ao indicado na Fig. 7 ou a junção P-N do díodo está danificada.

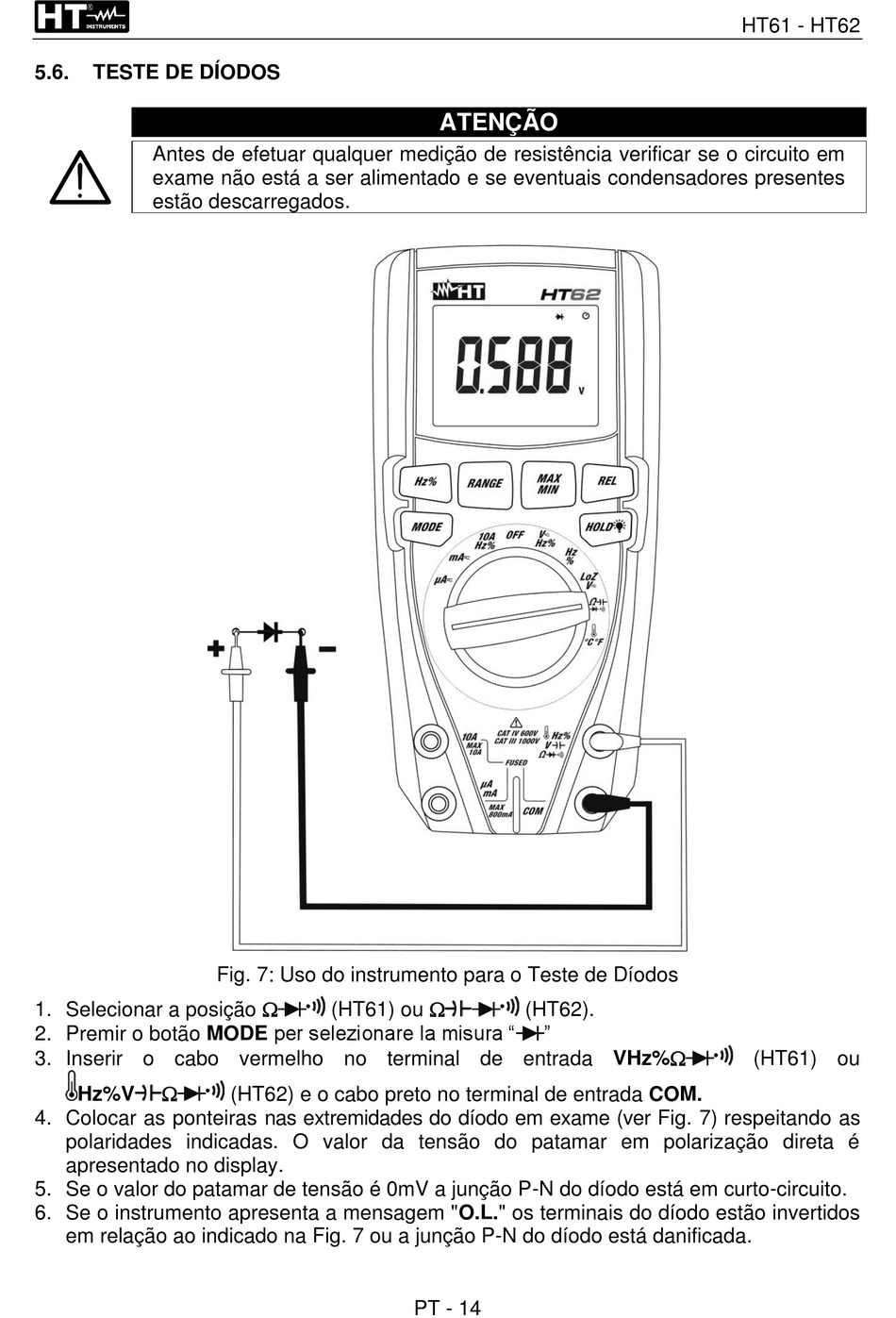

Fig. 7: Uso do instrumento para o Teste de Díodos
(HT61) ou 
(HT62) e o cabo preto no terminal de entrada COM.
ATENÇÃO
(HT62).
"
