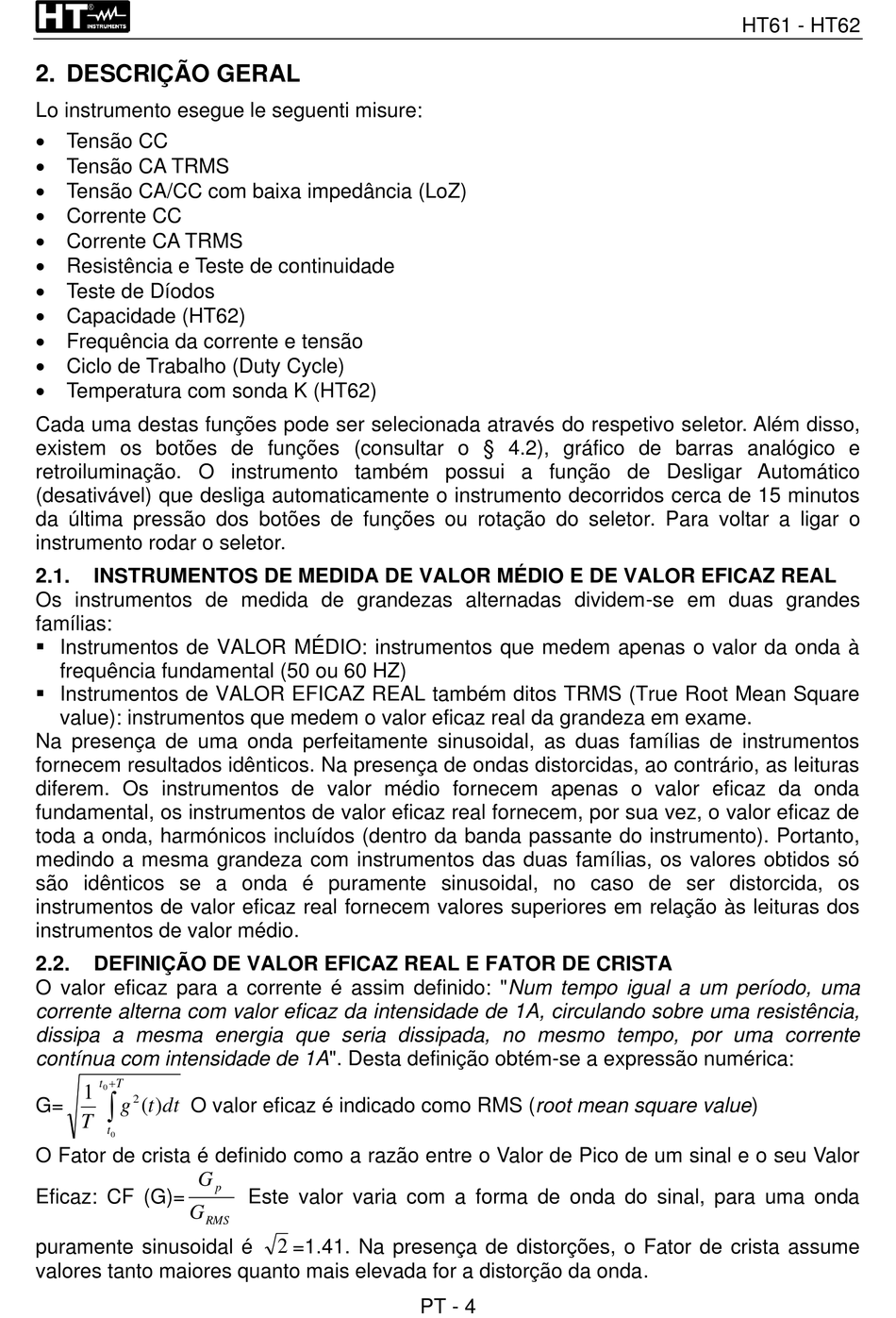

2. DESCRIÇÃO GERAL
Lo instrumento esegue le seguenti misure:
• Tensão CC
• Tensão CA TRMS
• Tensão CA/CC com baixa impedância (LoZ)
• Corrente CC
• Corrente CA TRMS
• Resistência e Teste de continuidade
• Teste de Díodos
• Capacidade (HT62)
• Frequência da corrente e tensão
• Ciclo de Trabalho (Duty Cycle)
• Temperatura com sonda K (HT62)
Cada uma destas funções pode ser selecionada através do respetivo seletor. Além disso,
existem os botões de funções (consultar o § 4.2), gráfico de barras analógico e
retroiluminação. O instrumento também possui a função de Desligar Automático
(desativável) que desliga automaticamente o instrumento decorridos cerca de 15 minutos
da última pressão dos botões de funções ou rotação do seletor. Para voltar a ligar o
instrumento rodar o seletor.
2.1. INSTRUMENTOS DE MEDIDA DE VALOR MÉDIO E DE VALOR EFICAZ REAL
Os instrumentos de medida de grandezas alternadas dividem-se em duas grandes
famílias:
▪ Instrumentos de VALOR MÉDIO: instrumentos que medem apenas o valor da onda à
frequência fundamental (50 ou 60 HZ)
▪ Instrumentos de VALOR EFICAZ REAL também ditos TRMS (True Root Mean Square
value): instrumentos que medem o valor eficaz real da grandeza em exame.
Na presença de uma onda perfeitamente sinusoidal, as duas famílias de instrumentos
fornecem resultados idênticos. Na presença de ondas distorcidas, ao contrário, as leituras
diferem. Os instrumentos de valor médio fornecem apenas o valor eficaz da onda
fundamental, os instrumentos de valor eficaz real fornecem, por sua vez, o valor eficaz de
toda a onda, harmónicos incluídos (dentro da banda passante do instrumento). Portanto,
medindo a mesma grandeza com instrumentos das duas famílias, os valores obtidos só
são idênticos se a onda é puramente sinusoidal, no caso de ser distorcida, os
instrumentos de valor eficaz real fornecem valores superiores em relação às leituras dos
instrumentos de valor médio.
2.2. DEFINIÇÃO DE VALOR EFICAZ REAL E FATOR DE CRISTA
O valor eficaz para a corrente é assim definido: "Num tempo igual a um período, uma
corrente alterna com valor eficaz da intensidade de 1A, circulando sobre uma resistência,
dissipa a mesma energia que seria dissipada, no mesmo tempo, por uma corrente
contínua com intensidade de 1A". Desta definição obtém-se a expressão numérica:
+T
t
0
1

2
G= O valor eficaz é indicado como RMS (root mean square value)
g ) ( t dt
T
t
0
O Fator de crista é definido como a razão entre o Valor de Pico de um sinal e o seu Valor
G
Eficaz: CF (G)=
G
puramente sinusoidal é
valores tanto maiores quanto mais elevada for a distorção da onda.
p
Este valor varia com a forma de onda do sinal, para uma onda
RMS
2 =1.41. Na presença de distorções, o Fator de crista assume
