5.6. TEST DES DIODES
Avant d'effectuer toute mesure de résistance, vérifier que l'alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

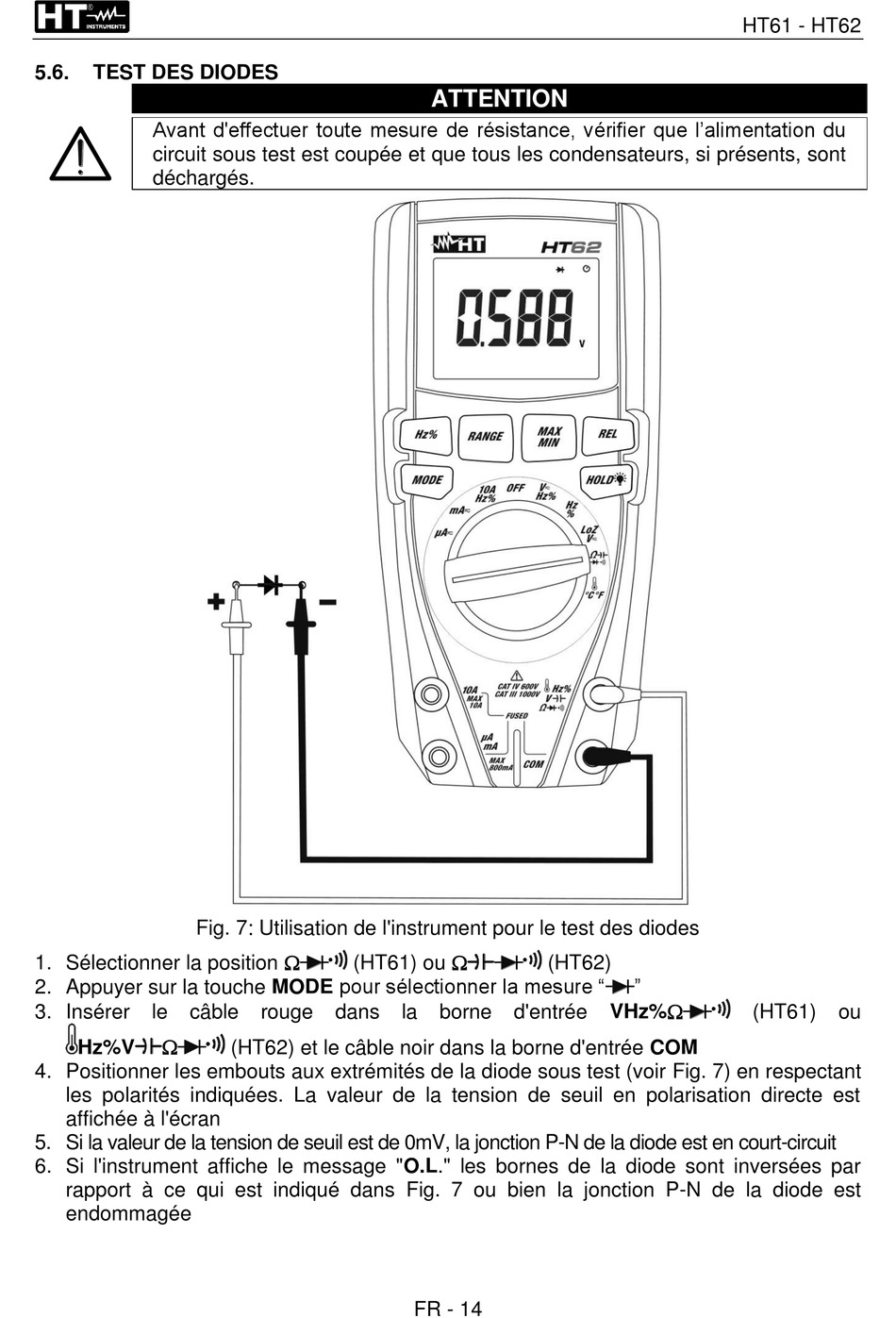

Fig. 7: Utilisation de l'instrument pour le test des diodes
1. Sélectionner la position 
2. Appuyer sur la touche MODE pour sélectionner la mesure "
3. Insérer le câble

Hz%V
4. Positionner les embouts aux extrémités de la diode sous test (voir Fig. 7) en respectant
les polarités indiquées. La valeur de la tension de seuil en polarisation directe est
affichée à l'écran
5. Si la valeur de la tension de seuil est de 0mV, la jonction P-N de la diode est en court-circuit
6. Si l'instrument affiche le message "O.L." les bornes de la diode sont inversées par
rapport à ce qui est indiqué dans Fig. 7 ou bien la jonction P-N de la diode est
endommagée
(HT61) ou 
rouge dans
(HT62) et le câble noir dans la borne d'entrée COM
ATTENTION
(HT62)
la borne d'entrée
FR - 14
HT61 - HT62
"
VHz% (HT61) ou
