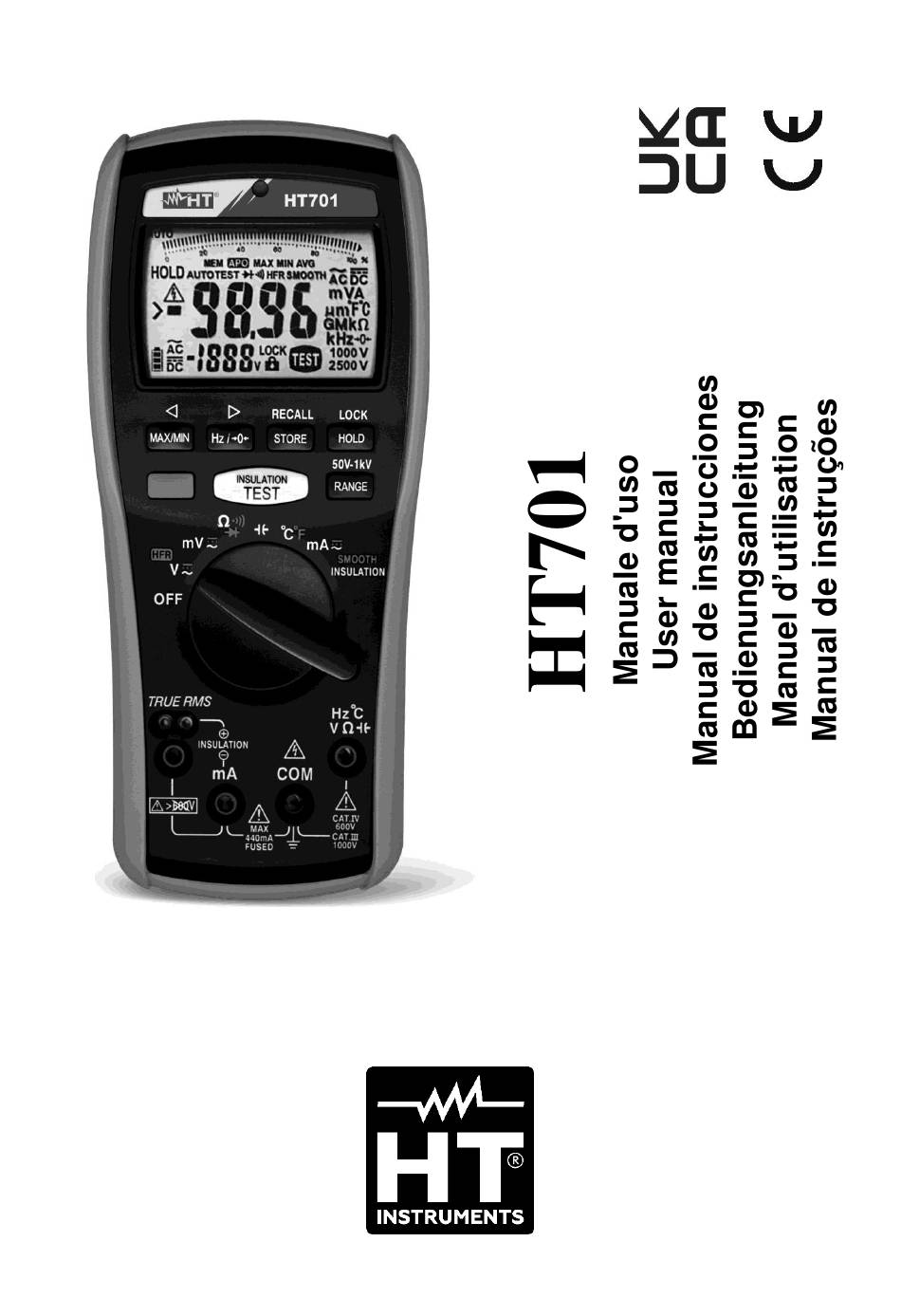

- Seite 1 © Copyright HT ITALIA 2024 Release 3.00 - 16/09/2024...
- Seite 55 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2024 Ausführung DE 3.00 - 16/09/24...
- Seite 56 HT701 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während der Anwendung ....................3 1.3. Nach Gebrauch ....................... 3 1.4. messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Messgeräte mit Mittelwert und mit True RMS ..............5 2.2.
-
Seite 57: Sicherheitsvorkehrungen Und -Verfahren
HT701 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 58: Während Der Anwendung
HT701 • Prüfen Sie, ob die LCD-Anz. und der Funktionsdrehschalter dieselbe Funktion zeigen. 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. - Seite 59 HT701 diesem letzten Fall ist der durch Transienten verursachte Stress variabel, deshalb (OMISSIS) muss der Benutzer die Widerstandsfähigkeit des Geräts kennen. DE - 4...
-
Seite 60: Allgemeine Beschreibung
HT701 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC und AC TRMS Spannung • DC und AC TRMS Strom • Widerstand und Durchgangsprüfung • Isolationswiderstand mit Testspannung von 50, 100, 250, 500, 1000VDC • Wechselspannungs- und Stromfrequenz •... -
Seite 61: Vorbereitung Für Die Verwendung
HT701 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte. -
Seite 62: Nomenklatur
HT701 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Auto Backlight 2. LCD-Anz. 3. STORE/RECALL Taste 4. HOLD/LOCK Taste 5. RANGE Taste 6. Hz/0 Taste 7. MAX/MIN Taste 8. MODE Taste 9. TEST Taste 10. Funktionswahlschalter 11. Hz°CV Eingangsbuchse 12. COM Eingangsbuchse 13. -
Seite 63: Beschreibung Der Funktionstasten
HT701 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN Die Funktionen der Tasten sind unten beschrieben. Jedes Mal, dass Sie eine Taste drücken, erscheint auf dem Display das Symbol der aktivierten Funktion und der Summer ertönt. 4.2.1. HOLD/LOCK Taste Durch Drücken der HOLD/LOCK Taste: ➢... -
Seite 64: Mode Taste
HT701 4.2.4. MODE Taste Die MODE Taste ermöglicht: ➢ Die Auswahl der Funktionen, die auf dem Funktionswahlschalter orangerot sind. ➢ Das Verlassen von Unterfunktionen, die am Gerät ausgewählt sind. ➢ Das Wandern vom AutoTest-Betrieb zum Manual-Betrieb (siehe § 4.3.3). ➢ Das Löschen des internen Speichers des Geräts (siehe § 4.2.5) 4.2.5. -
Seite 65: Innenbetriebe Des Gerätes
HT701 4.3. INNENBETRIEBE DES GERÄTES 4.3.1. Deaktivierung der Autobacklight Das Gerät ist mit einer Funktion zur Hintergrundbeleuchtung des Displays ausgestattet (siehe Abb.1 – Teil 1), die sich bei schwachem Licht automatisch aktiviert. Die Funktion deaktiviert sich automatisch nach einigen Sekunden. Gehen Sie wie folgt vor: 1. -
Seite 66: Anweisungen Zum Gebrauch
HT701 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC Eingangsspannung beträgt 1000 V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 67: Ac Spannungs- Und Frequenzmessung
HT701 5.2. AC SPANNUNGS- UND FREQUENZMESSUNG WARNUNG Die maximale AC Eingangsspannung beträgt 1000Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 68: Dc Strommessung
HT701 5.3. DC STROMMESSUNG WARNUNG Der maximale DC Eingangsstrom beträgt 400mA. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Strom- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 69: Ac Strom- Und Frequenzmessung
HT701 5.4. AC STROM- UND FREQUENZMESSUNG WARNUNG Der maximale AC Eingangsstrom beträgt 400mA. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Strom- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 70: Widerstandsmessung Und Durchgangsprüfung
HT701 5.5. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG WARNUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie die Stellung. Das Symbol “M” wird im Display angezeigt. -
Seite 71: Diodenprüfung
HT701 5.6. DIODENPRÜFUNG WARNUNG Entfernen Sie vor jeder Diodenprüfung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie die Stellung. 2. Drücken Sie die MODE Taste zur Auswahl der Diodenprüfung. Das Symbol “... -
Seite 72: Kapazitätmessung
HT701 5.7. KAPAZITÄTMESSUNG WARNUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Abb. 8: Verwendung des Gerätes für Kapazitätmessung Wählen Sie die Stellung. Wenn nötig, drücken Sie die Hz/0 Taste zur Aktivierung der Relativen Kapazitätmessung (siehe §... -
Seite 73: Temperaturmessung Mit K-Temperaturfühler
HT701 5.8. TEMPERATURMESSUNG MIT K-TEMPERATURFÜHLER Abb. 9: Verwendung des Gerätes für Temperaturmessung mit K-Temperaturfühler 1. Wählen Sie die °C°F Stellung. 2. Drücken Sie die MODE Taste zur Auswahl der Messung in °C oder °F. 3. Verbinden Sie den mitgelieferten Adapter in die Eingangsbuchsen Hz°CV... -
Seite 74: Messung Des Isolationswiderstandes
HT701 5.9. MESSUNG DES ISOLATIONSWIDERSTANDES WARNUNG • Stellen Sie sicher, dass keine Spannung an den Enden des zu messenden Kreises vorhanden ist, bevor Sie die Isolationsmessung durchführen. • Stellen Sie während der ganzen Prüfung sicher, dass die vorhandene Spannung für Dritten nicht zugänglich ist, und bereiten Sie das System entsprechend vor, indem Sie alles, was an der Prüfung nicht teilnehmen... -
Seite 75: Wartung Und Pflege
HT701 6. WARTUNG UND PFLEGE WARNUNG • Nur Fachleute oder ausgebildete Techniker sollten dieses Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingans-Anschlüssen, bevor Sie diese Tätigkeit durchführen • Benutzen Gerät nicht Umgebungen hohem Luftfeuchtigkeitspegel oder hohen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht aus •... -
Seite 76: Technische Daten
HT701 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Genauigkeit ist angegeben als ±[%Anz.. + (Ziffern * Auflösung)] bei 23°C±5°C, <80%RH DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz (0.08%Anz+3Ziff.) 100.00mV 0.01mV 1000.0mV 0.1mV 1000VDC/ACrms 10.000V 0.001V 10M // <100pF (0.08%Anz.+2Ziff.) 100.00V 0.01V 1000.0V... - Seite 77 HT701 Widerstand Maximale Spannung mit Bereich Auflösung Genauigkeit Überlastschutz offenem Kreis 1000.0 0.1 10.000k 0.001k 100.00k 0.01k (0.5%Anz.+2Ziff.) ca. 0.25V 1000VDC/ACrms 1000.0k 0.1k 10.000M 0.001M 40.00M 0.01M Durchgangsprüfung Bereich Genauigkeit Summer Leerlaufspannung Überlastschutz (0.5%Anz.+2Ziff.) 1000VDC/ACrms 400.0 <30 ca. 1.2V Diodenprüfung...
- Seite 78 HT701 Temperatur mit K-Fühler Bereich Auflösung Genauigkeit Überlastschutz (1.0%Anz.+2°C) -200.0°C ÷ 0.0°C 0.1°C (1.0%Anz.+1°C) 0.0°C ÷ 1200.0°C 1000VDC/ACrms (1.0%Anz.+36°F) -328.0°F ÷ 32.0°F 0.1°F (1.0%Anz.+18°F) 32.0°F ÷ 2192.0°F Isolationswiderstand Testspannung Messbereich Genauigkeit Überlastschutz 2.000M 50V DC 20.00M 55.0M 2.000M 100V DC 20.00M...
-
Seite 79: Elektrische Eigenschaften
HT701 7.1.1. Elektrische Eigenschaften Konversion: TRMS Abtastfrequenz: 3 mal pro Sekunde Temperatur-Koeffizient: 0.15x(Genauigkeit) /°C, <18°C oder >28°C NMRR Normal Mode Rejection Ratio: > 50dB für DC Größen und 50/60Hz CMRR Common Mode Rejection Ratio: >100dB von DC bis 60Hz (DCV) >... -
Seite 80: Zubehör
HT701 7.3. ZUBEHÖR 7.3.1. Standard Zubehör • Zwei Messleitungen 2/4mm Cod. 4324-2 • Zwei Krokodilklemmen • Fernfühler für die Isolationmessung Cod. PR701 • K-Typ Drahtfühler + Adapter • Gurt mit magnetischem Ende zur Befestigung mit Metalloberflächen • Schutzschale • Batterien (NICHT eingesteckt) •... -
Seite 81: Service
HT701 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,... - Seite 110 PORTUGUÊS Manual de instruções © Copyright HT ITALIA 2024 Versão PIT 3.00 - 16/09/2024...
