5. MODE D'UTILISATION

5.1.

MESURE DE TENSION DC

La tension d'entrée maximale DC est de 1000V. Ne pas mesurer de
tensions excédant les limites indiquées dans ce manuel. Le dépassement
des limites de tension pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l'instrument.
1. Sélectionner la position V
2. Appuyer sur la touche MODE pour sélectionner la mesure "DC"
3. Insérer le câble

Hz%V
4. Positionner l'embout rouge et l'embout noir respectivement dans les points à potentiel
positif et négatif du circuit sous test (voir la Fig. 2). La valeur de tension apparaît à
l'écran
5. Si sur l'écran est affiché le message "O.L" sélectionner une échelle plus élevée
6. L'affichage du symbole « - » sur l'écran de l'instrument indique que la tension a une
direction opposée par rapport à la connexion de Fig. 2.
7. Pour l'utilisation des fonctions HOLD, RANGE, MAX MIN et REL voir le § 4.2.

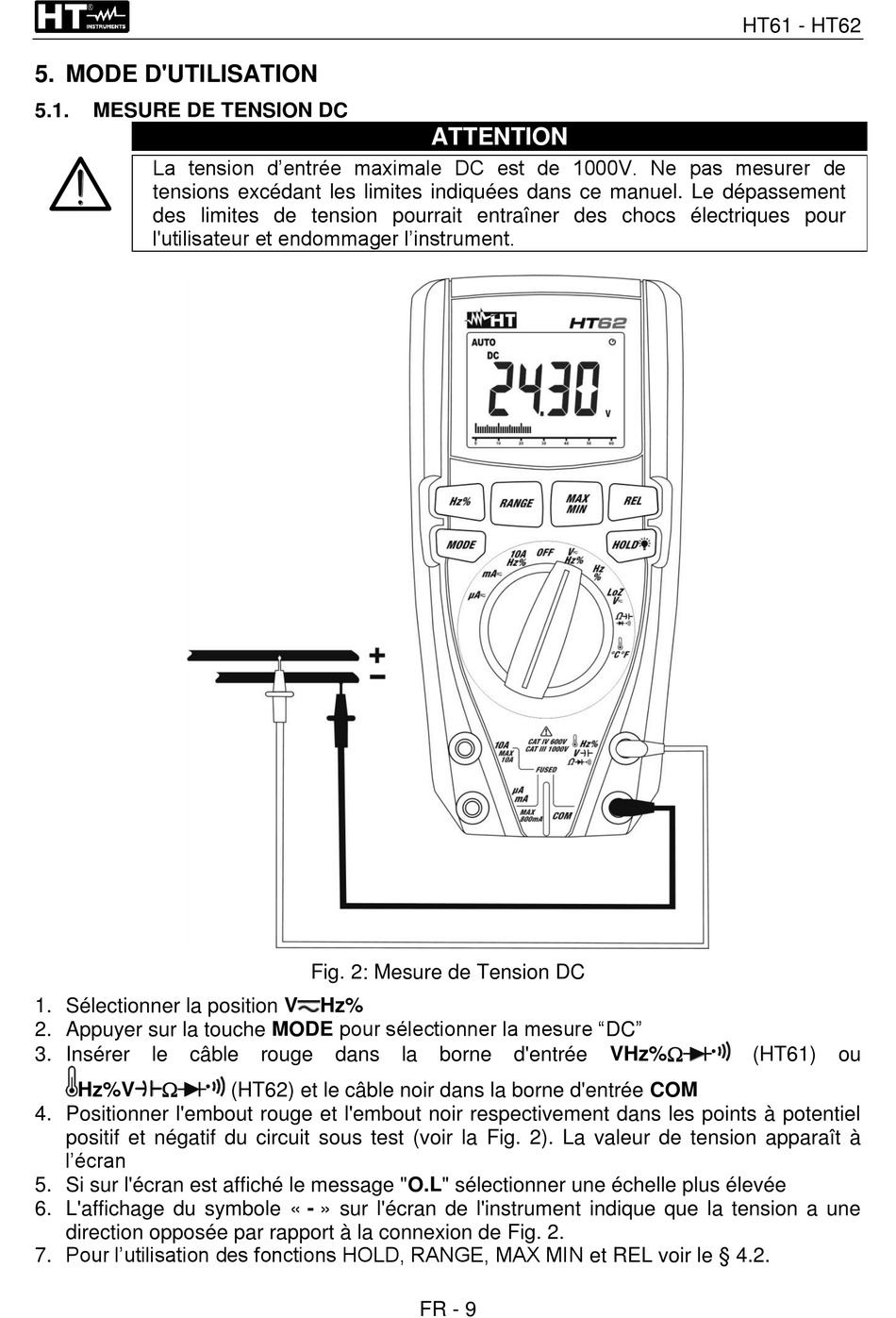

Fig. 2: Mesure de Tension DC
Hz%
rouge dans
(HT62) et le câble noir dans la borne d'entrée COM
ATTENTION
la borne d'entrée
FR - 9
HT61 - HT62
VHz% (HT61) ou
