5.9. MEDIÇÃO DE CORRENTES CC
A corrente máxima CC na entrada é 10A (entrada 10A) ou 600mA (entrada
mAA). Não medir correntes que excedam os limites indicados neste
manual. A transposição dos limites de corrente poderá causar choques
elétricos no utilizador e danos no instrumento.

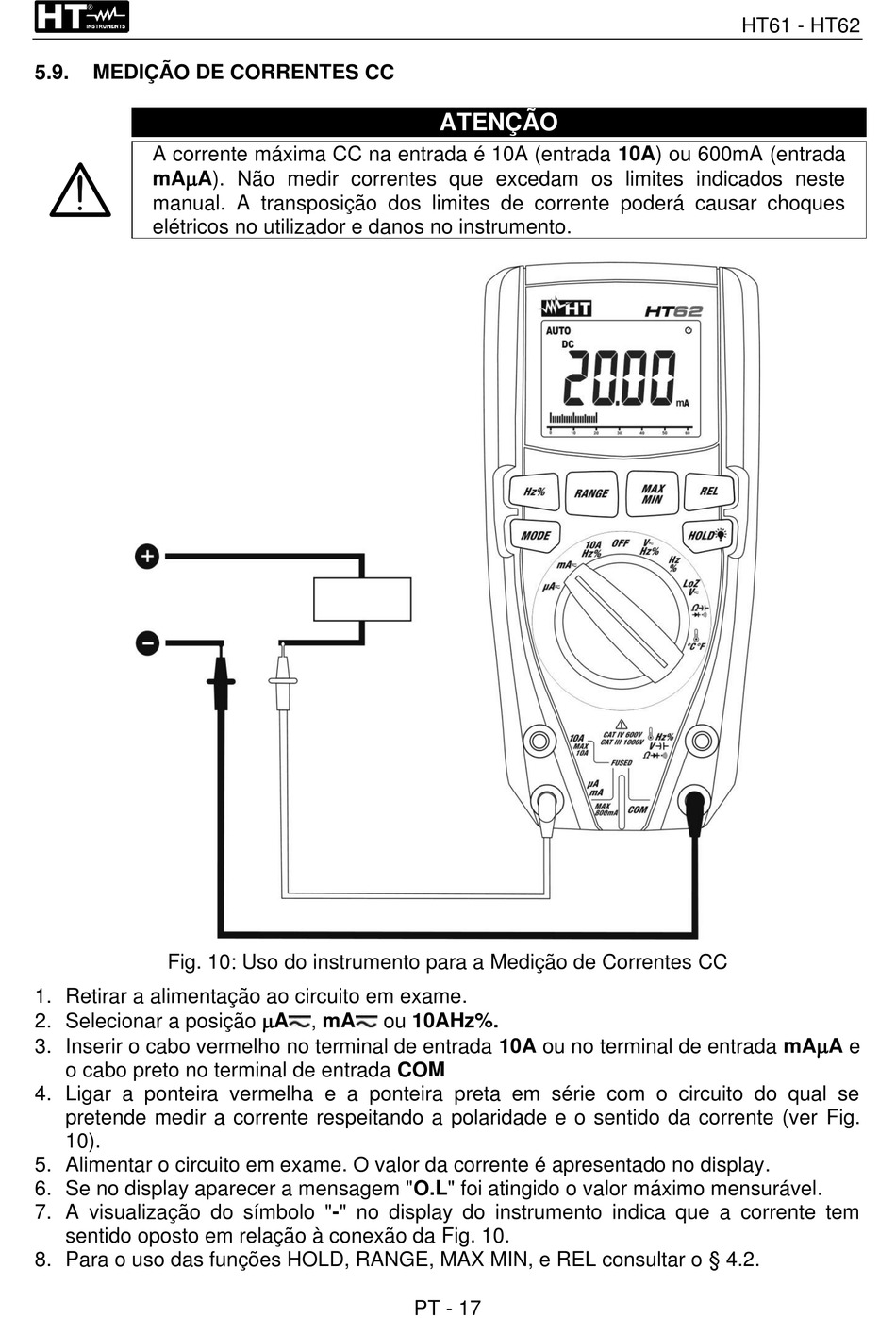

Fig. 10: Uso do instrumento para a Medição de Correntes CC
1. Retirar a alimentação ao circuito em exame.
2. Selecionar a posição A
3. Inserir o cabo vermelho no terminal de entrada 10A ou no terminal de entrada mAA e
o cabo preto no terminal de entrada COM
4. Ligar a ponteira vermelha e a ponteira preta em série com o circuito do qual se
pretende medir a corrente respeitando a polaridade e o sentido da corrente (ver Fig.
10).
5. Alimentar o circuito em exame. O valor da corrente é apresentado no display.
6. Se no display aparecer a mensagem "O.L" foi atingido o valor máximo mensurável.
7. A visualização do símbolo "-" no display do instrumento indica que a corrente tem
sentido oposto em relação à conexão da Fig. 10.
8. Para o uso das funções HOLD, RANGE, MAX MIN, e REL consultar o § 4.2.
ATENÇÃO
, mA ou 10AHz%.
PT - 17
HT61 - HT62
