HT61 - HT62

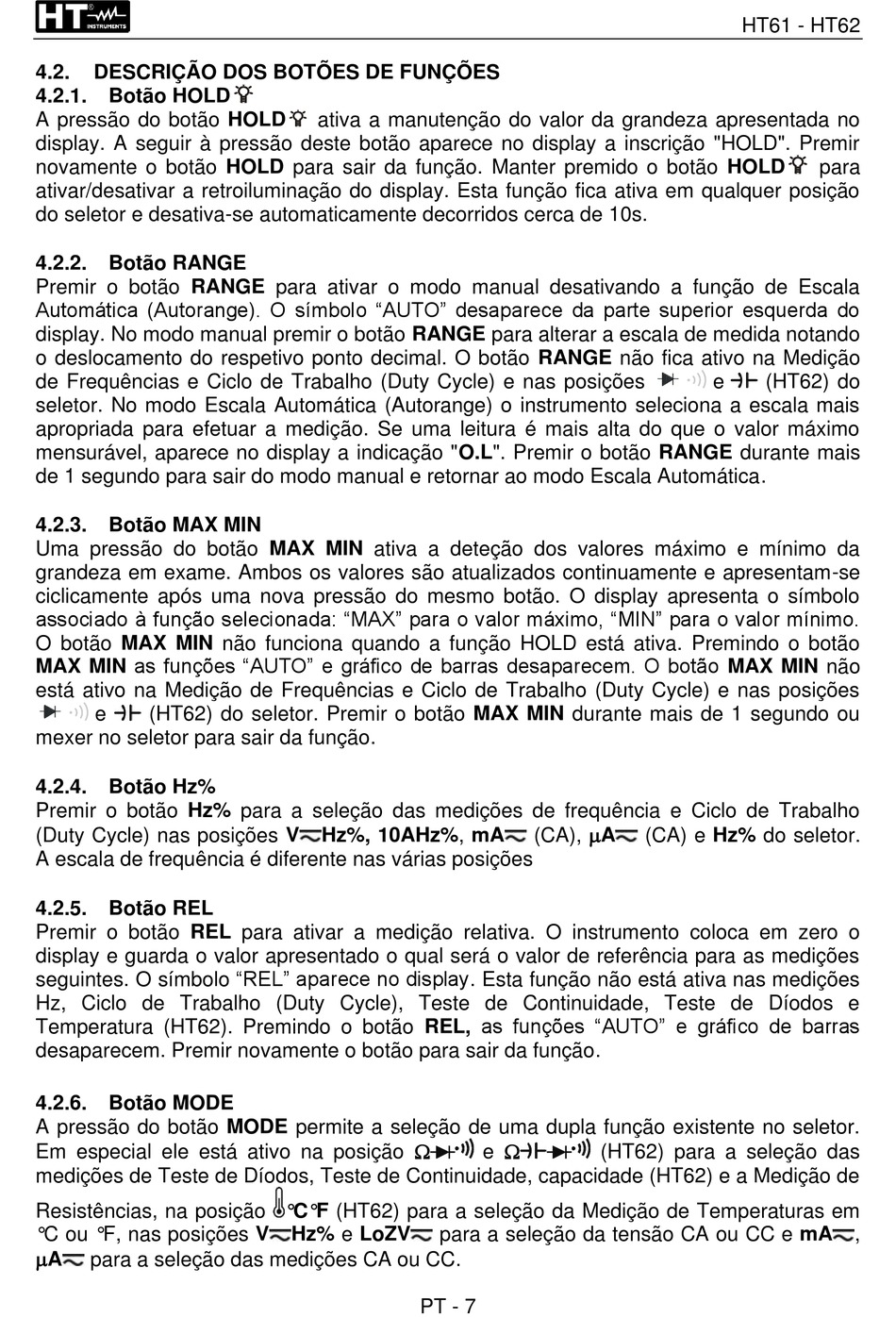

4.2. DESCRIÇÃO DOS BOTÕES DE FUNÇÕES
4.2.1. Botão HOLD
A pressão do botão HOLD ativa a manutenção do valor da grandeza apresentada no
display. A seguir à pressão deste botão aparece no display a inscrição "HOLD". Premir
novamente o botão HOLD para sair da função. Manter premido o botão HOLD para
ativar/desativar a retroiluminação do display. Esta função fica ativa em qualquer posição
do seletor e desativa-se automaticamente decorridos cerca de 10s.
4.2.2. Botão RANGE
Premir o botão RANGE para ativar o modo manual desativando a função de Escala
Automática (Autorange). O símbolo "AUTO" desaparece da parte superior esquerda do
display. No modo manual premir o botão RANGE para alterar a escala de medida notando
o deslocamento do respetivo ponto decimal. O botão RANGE não fica ativo na Medição
de Frequências e Ciclo de Trabalho (Duty Cycle) e nas posições e (HT62) do
seletor. No modo Escala Automática (Autorange) o instrumento seleciona a escala mais
apropriada para efetuar a medição. Se uma leitura é mais alta do que o valor máximo
mensurável, aparece no display a indicação "O.L". Premir o botão RANGE durante mais
de 1 segundo para sair do modo manual e retornar ao modo Escala Automática.
4.2.3. Botão MAX MIN
Uma pressão do botão MAX MIN ativa a deteção dos valores máximo e mínimo da
grandeza em exame. Ambos os valores são atualizados continuamente e apresentam-se
ciclicamente após uma nova pressão do mesmo botão. O display apresenta o símbolo
associado à função selecionada: "MAX" para o valor máximo, "MIN" para o valor mínimo.
O botão MAX MIN não funciona quando a função HOLD está ativa. Premindo o botão
MAX MIN as funções "AUTO" e gráfico de barras desaparecem. O botão MAX MIN não
está ativo na Medição de Frequências e Ciclo de Trabalho (Duty Cycle) e nas posições
e (HT62) do seletor. Premir o botão MAX MIN durante mais de 1 segundo ou
mexer no seletor para sair da função.
4.2.4. Botão Hz%
Premir o botão Hz% para a seleção das medições de frequência e Ciclo de Trabalho
(CA), A
(Duty Cycle) nas posições V Hz%, 10AHz%, mA (CA) e Hz% do seletor.
A escala de frequência é diferente nas várias posições
4.2.5. Botão REL
Premir o botão REL para ativar a medição relativa. O instrumento coloca em zero o
display e guarda o valor apresentado o qual será o valor de referência para as medições
seguintes. O símbolo "REL" aparece no display. Esta função não está ativa nas medições
Hz, Ciclo de Trabalho (Duty Cycle), Teste de Continuidade, Teste de Díodos e
Temperatura (HT62). Premindo o botão REL, as funções "AUTO" e gráfico de barras
desaparecem. Premir novamente o botão para sair da função.
4.2.6. Botão MODE
A pressão do botão MODE permite a seleção de uma dupla função existente no seletor.
Em especial ele está ativo na posição  e 
(HT62) para a seleção das
medições de Teste de Díodos, Teste de Continuidade, capacidade (HT62) e a Medição de
Resistências, na posição °C°F (HT62) para a seleção da Medição de Temperaturas em
°C ou °F, nas posições V Hz% e LoZV para a seleção da tensão CA ou CC e mA ,
A
para a seleção das medições CA ou CC.
PT - 7
