Montage
4.1 Kommunikationsmodul montieren

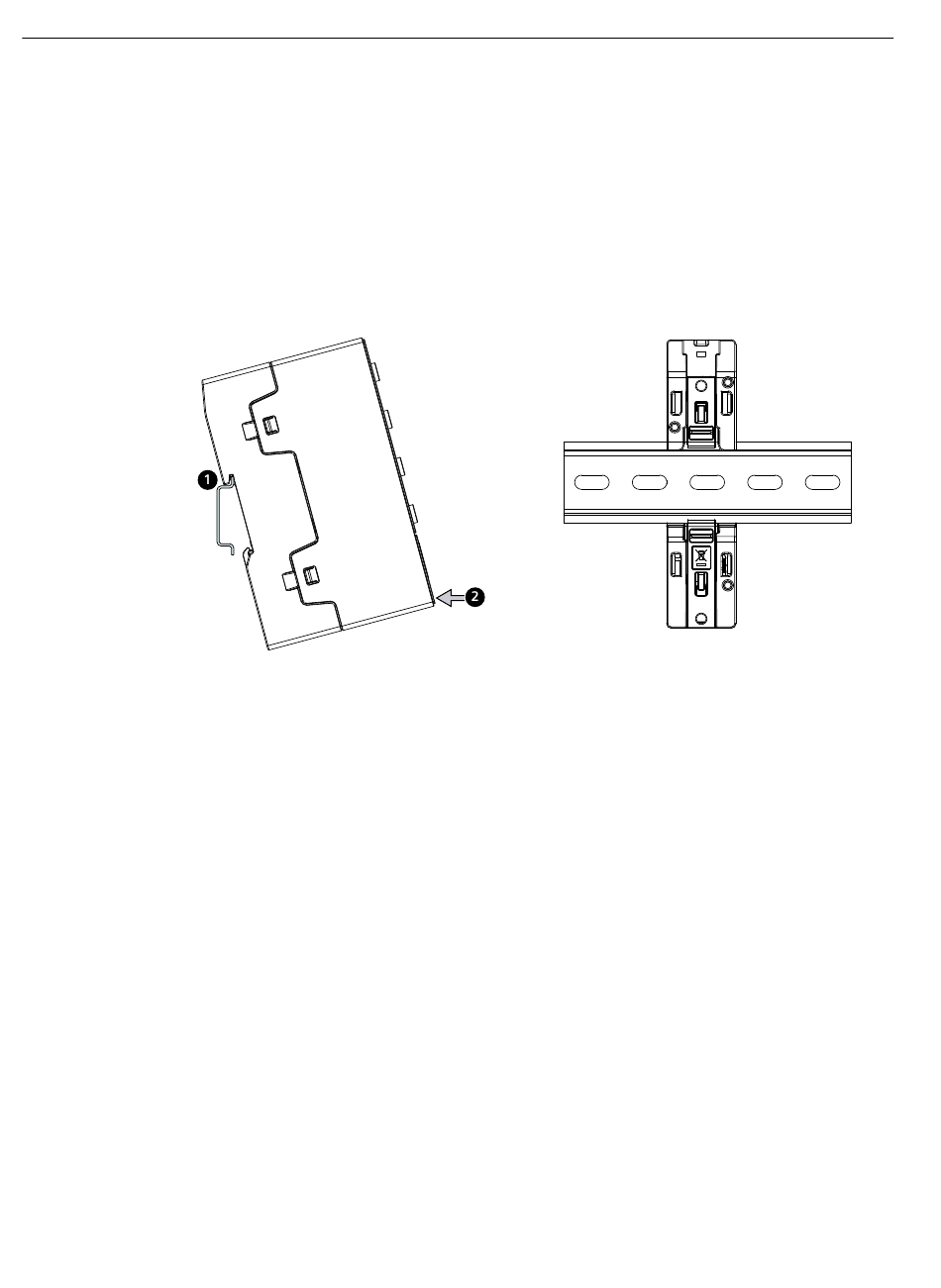

Montage an einer Hutschiene

Gehen Sie folgendermaßen vor, um das Kommunikationsmodul an einer Hutschiene zu
montieren:
1. Hängen Sie die Rastführung des Kommunikationsmoduls auf der Oberkante der Hutschiene
ein
2. Drücken Sie das Kommunikationsmodul an der Unterseite nach hinten
Hutschienenschieber einrastet.
3. Stellen Sie sicher, dass die Hutschienenschieber eingerastet ist und das
Kommunikationsmodul fest auf der Hutschiene sitzt.
Bei der Demontage des Kommunikationsmoduls müssen Sie den Hutschienenschieber nach
unten ziehen und zeitgleich das Kommunikationsmodul an der Unterseite nach vorne
schwenken.
Benötigtes Werkzeug und Zubehör für die Montage auf ebenen festen Untergrund
Für die Montage auf einem ebenen festen Untergrund benötigen Sie zwei M4-Schrauben und
ein hierzu passendes Montagewerkzeut (z. B. Torx- oder Innensechskant-Schraubendreher).
24
①
.
②
Betriebsanleitung, 10/2024, C79000-G8900-C740-01
, bis der gefederte
SIMATIC RF128C
