Anschließen
5.3 Kommunikationsmodul anschließen
Benötigtes Zubehör
Sie benötigen folgendes Zubehör:
• für den Anschluss der Spannungsversorgung
Klemmblock/-Kabel (3-polig, 0,5 ... 1,5 mm
enthalten
• für den Ethernet-Anschluss
RJ45-Stecker/-Kabel (8-polig, Twisted Pair, geschirmt)
• für den Reader-Anschluss
M12-Stecker (8-polig, A-codiert) und 6-adriges Kabel (6 x 24 AWG)
Die dazu gehörigen Artikelnummern finden Sie im Kapitel "Bestelldaten (Seite 122)".
Schnittstellen/Stecker verdrahten
In den nachstehenden Tabellen finden Sie die Anschlussbelegung für die Schnittstellen/-Stecker.

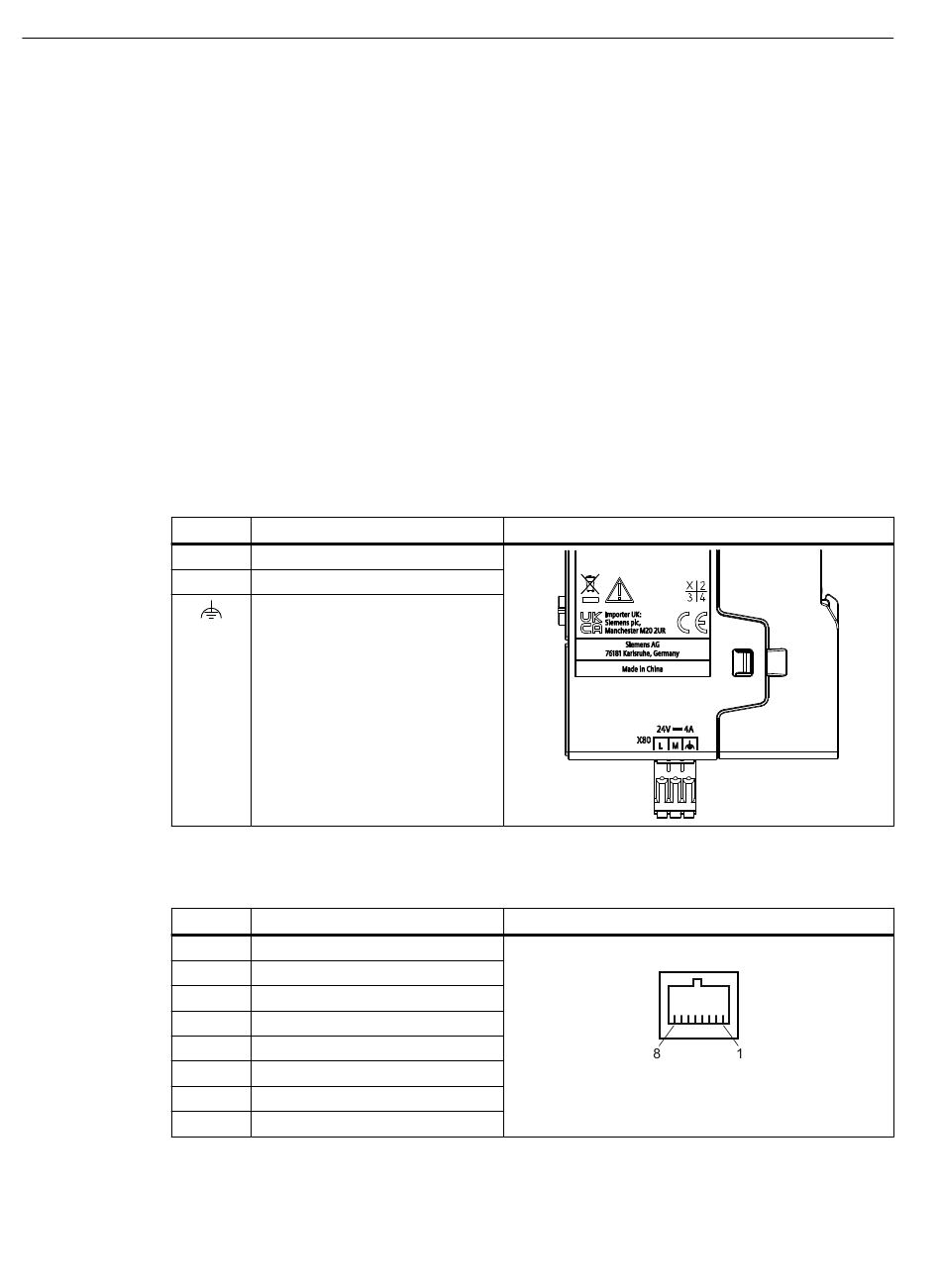

Tabelle 5-2
Pin
Tabelle 5-3
Pin
32
Anschlussbelegung Spannungsversorgung; Klemmblock (3-polig)
Belegung
L DC +24 V
M Bezugsmasse zu DC +24 V
Funktionserde (FE) / Schirm
Anschlussbelegung Ethernet-Schnittstelle; RJ45-Buchse (8-polig, Twisted Pair, geschirmt)
Belegung
1 Transmit Data (+)
2 Transmit Data (-)
3 Receive Data (+)
4 Terminated
5 Terminated
6 Receive Data (-)
7 Terminated
8 Terminated
mit 75 °C Isolationsrate); im Lieferumfang
2
Ansicht Klemmblock, 3-polig
