Sichere elektrische Trennung (SELV/PELV nach IEC 61140)
Für den Betrieb des Kommunikationsmoduls sind Netzgeräte/Stromversorgungsmodule mit
sicherer elektrischer Trennung erforderlich. Dieser Schutz wird als SELV (Safety Extra Low
Voltage)/PELV (Protective Extra Low Voltage) nach IEC 61140 bezeichnet.

RF128C aufbauen mit geerdetem Bezugspotenzial

Beim Aufbau des Kommunikationsmoduls mit geerdetem Bezugspotenzial werden auftretende
Störströme zur Funktionserde abgeleitet. Die Anschlüsse müssen extern verbunden sein
(Verbindung zwischen 1M und FE).

RF128C aufbauen mit ungeerdetem Bezugspotenzial

Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial werden
auftretende Störströme über ein internes RC-Netzwerk zur Funktionserde abgeleitet (keine
externe Verbindung zwischen 1M und FE).

RF128C im Gesamtaufbau

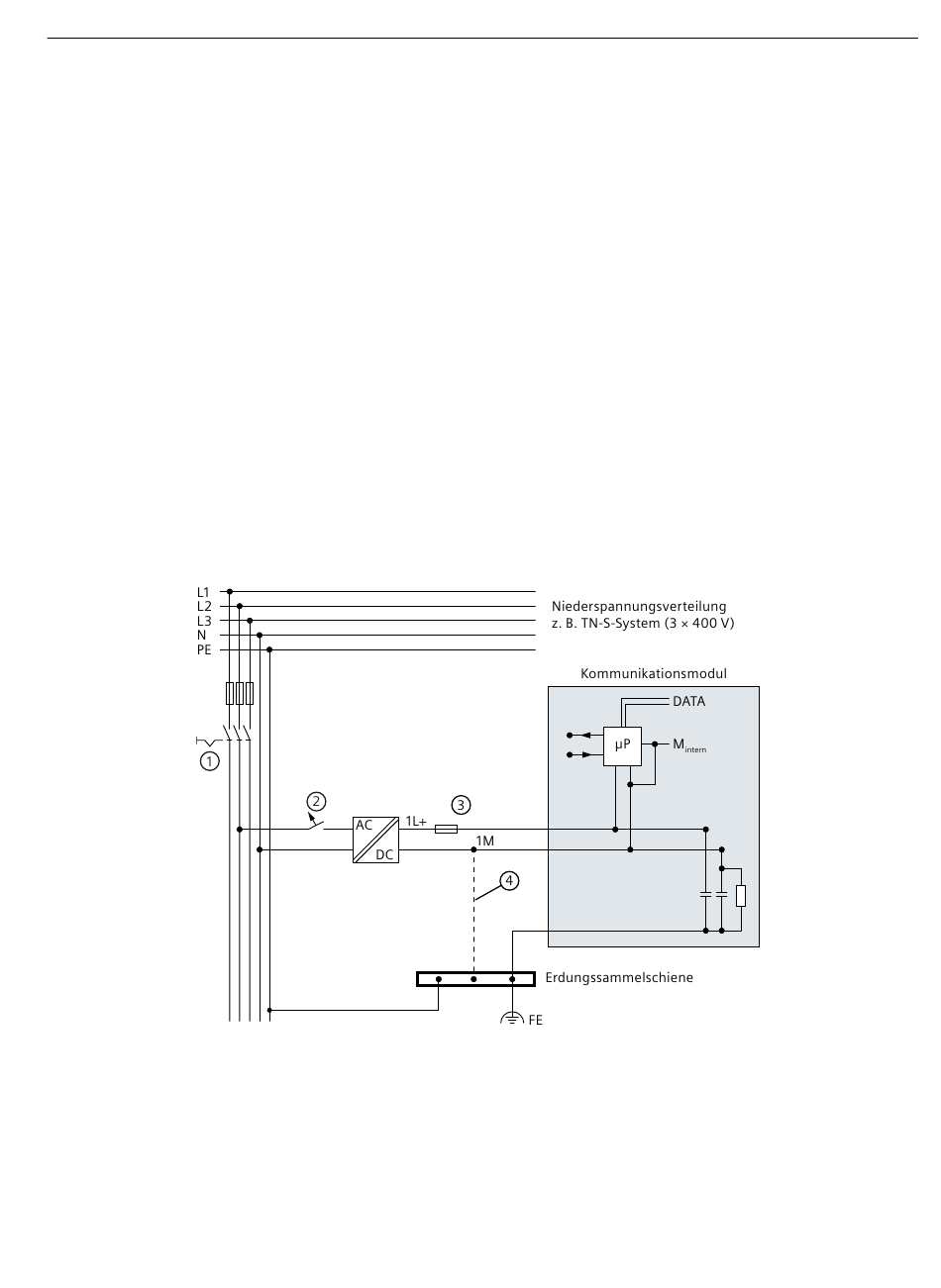

Das folgende Bild zeigt das Kommunikationsmodul im elektrischen Gesamtaufbau.
①
②
③
④
Bild 5-3
SIMATIC RF128C
Betriebsanleitung, 10/2024, C79000-G8900-C740-01
Hauptschalter
Kurzschluss- und Überspannungsschutz
Sicherungen für Leitungsschutz (Sicherungsautomat für 16 A)
Beim Aufbau des Kommunikationsmoduls mit ungeerdetem Bezugspotenzial entfällt die Verbin‐
dung zwischen 1M und FE
Elektrischer Aufbau
5.2 Betrieb des CMs an geerdeter/ungeerdeter Einspeisung
