Status-LED-Anzeige

Die Betriebszustände des Kommunikationsmoduls werden durch die LEDs "RUN", "ERROR" und
"MAINT" angezeigt. Die LEDs können die Farben Grün, Rot oder Gelb und die Zustände aus ,
an

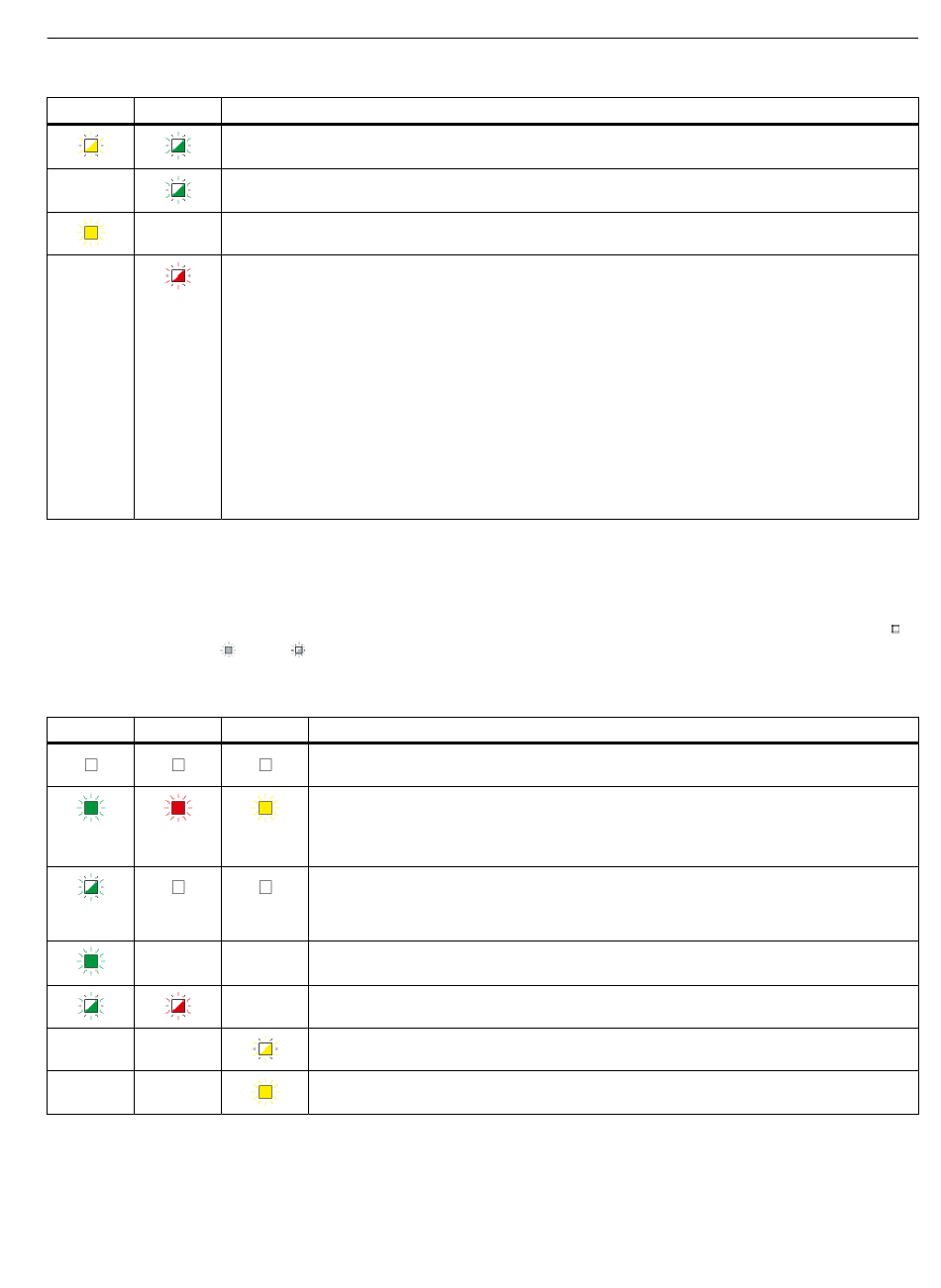

Tabelle 10-2 Anzeige der Betriebszustände über die Status-LED-Anzeige
RUN ERROR
--
-- --
-- --
SIMATIC RF128C
Betriebsanleitung, 10/2024, C79000-G8900-C740-01
Bedeutung
Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch die LEDs der
Reader- und Ethernet-LED-Anzeige.
Eine Kommunikation zwischen CM und Reader findet statt.
Die Anwesenheit eines Transponders wird gemeldet.
Ein Fehler zwischen CM und Reader liegt vor.
Mögliche Fehler:
• 1x: Nach dem Hochlauf des Readers wurde kein "WriteConfig"-Befehl an den Reader gesendet.
• 2x: Konfigurationsfehler
Die eingestellte Konfiguration passt nicht zu dem angeschlossenen Reader-Typ.
• 3x: Übertragungsfehler
• 4x: Sammelfehler
Beachten Sie dass XML-Fehlermeldungen solange anstehen, bis der nächste Befehl abgesetzt wird.
Bei dem XML-Befehl "TriggerSource" wird der Fehler nur mit einem einmaligen Blinken der "ER"-LED
angezeigt.
Informationen zu den Fehlermeldungen finden Sie im Kapitel "Fehlermeldungen (Seite 91)".
, blinkt annehmen:
MAINT Bedeutung
Das CM ist ausgeschaltet.
• LED-Test während das CM sich im Hochlauf befindet.
• Das CM wird manuell auf die Werkseinstellungen zurückgesetzt.
• Ein angeschlossenes Kabel oder ein angeschlossener Reader ist defekt.
• Es findet kein Datenaustausch zwischen CM und Anwenderapplikation statt. Das CM
hat noch keinen Anwenderbefehl erhalten.
• Die Verbindung zur Anwenderapplikation ist abgebrochen.
-- Ein Datenaustausch zwischen CM und Anwenderapplikation findet statt. Das CM hat
einen Anwenderbefehl erhalten und ausgeführt.
-- Die Ethernet-Verbindung wurde getrennt.
Ein Firmware-Update wird durchgeführt.
Die Spannung am CM ist zu niedrig.
Instandhalten und Warten
10.1 Diagnose
