Montageanleitung Hubdreh-Motoren
DE
10.3 Anschluss des Motorkabels

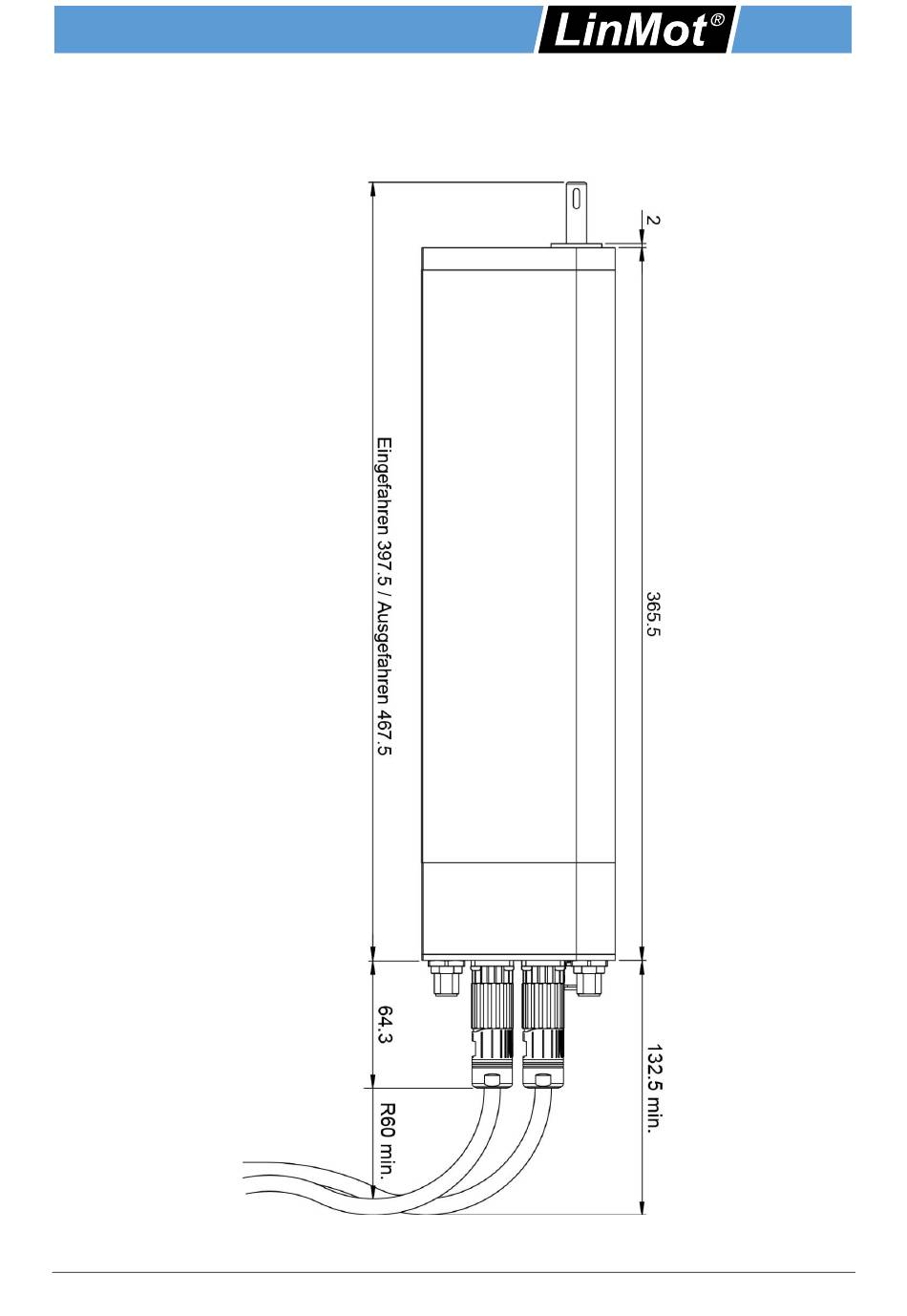

Beim Einsatz eines KS05-04/05 High-Flex Kabels muss ein minimaler Biegeradius bei bewegter Applikation
von 60 mm eingehalten werden. Die nachfolgende Zeichnung zeigt in diesem Fall die entsprechenden
Abmessungen des PR02 Hubdreh-Motors.
in mm
Seite 38 / 43
PR02-40
NTI AG / LinMot
