Montageanleitung Hubdreh-Motoren

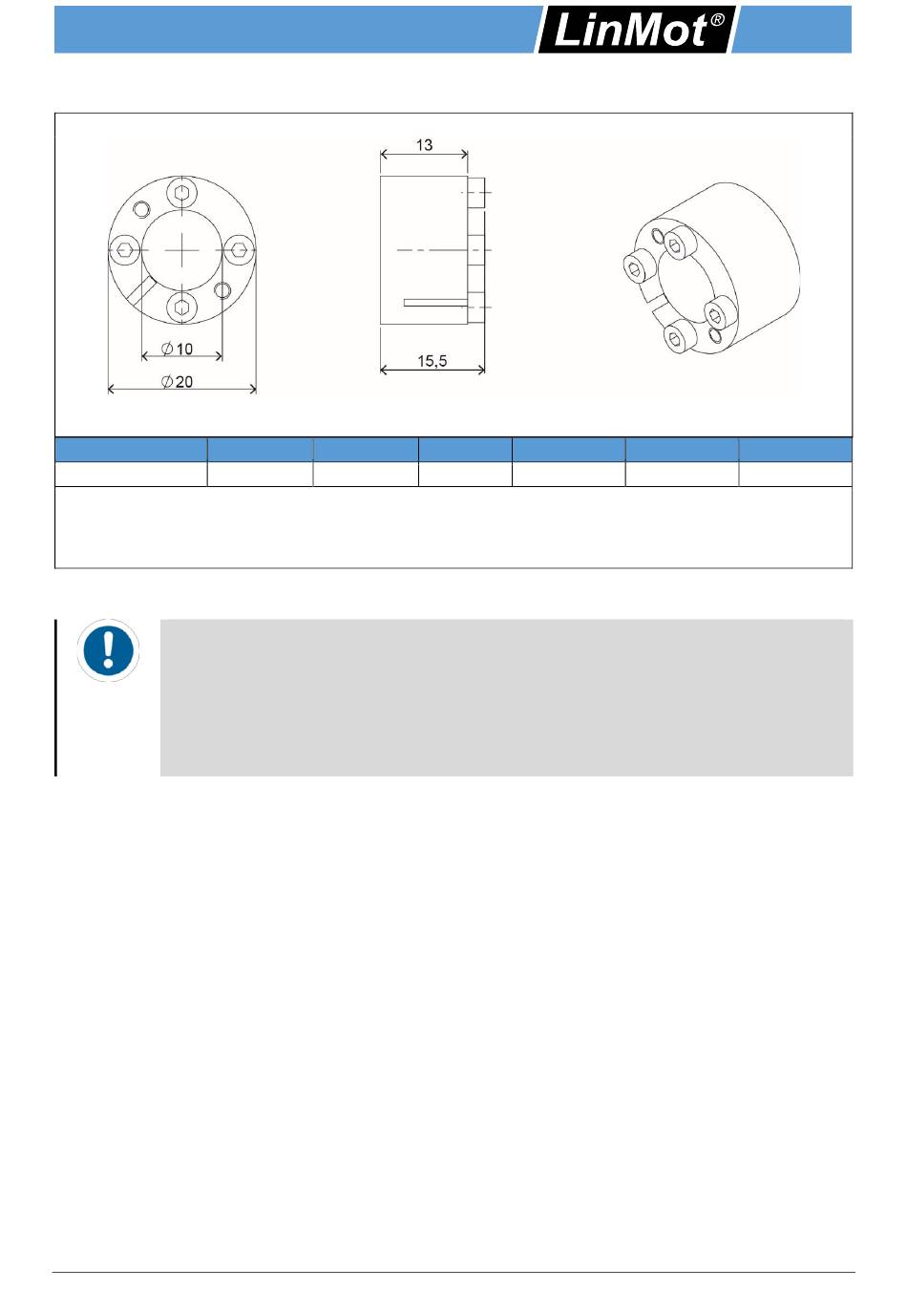

7.4.1 Dimensionen und Technische Angaben
Artikel
Für Welle
RS01-SS10x20
T = Übertragbares Drehmoment bei Fax = 0.
F
= Übertragbare Axial-kraft bei T = 0.
ax
T
= Anzugdrehmoment der Schrauben.
A
D = Toleranz für äussere Aufnahme.
7.4.2 Montage
•
Der Spannsatz muss mindestens um die Länge des Spannsatzes (13 mm) in der
Bohrung sitzen.
•
Spannsatz leicht geölt einbauen, kein MoS2 oder Fett verwenden.
•
Schrauben gegenüberliegend 180 Grad versetzt in mehreren Stufen auf
Anzugdrehmoment T
•
Durch Anziehen der Schrauben wird der Innendurchmesser verkleinert und der
Aussendurchmesser vergrössert. Eine stabile Verklemmung von äusserer Aufnahme
wird somit gewährleistet.
Seite 32 / 43
T [Nm]
10 mm
19
(Angaben siehe oben) anziehen.
A
F
[kN]
T
[Nm]
ax
A
4
1.2
PR02-40
DE
Material: Stahl
D [mm]
Gewicht [g]
20
19
NTI AG / LinMot
