Fronius WireEnd Control VR 4000 Bedienungsanleitung Seite 6

Montage
(Fortsetzung)

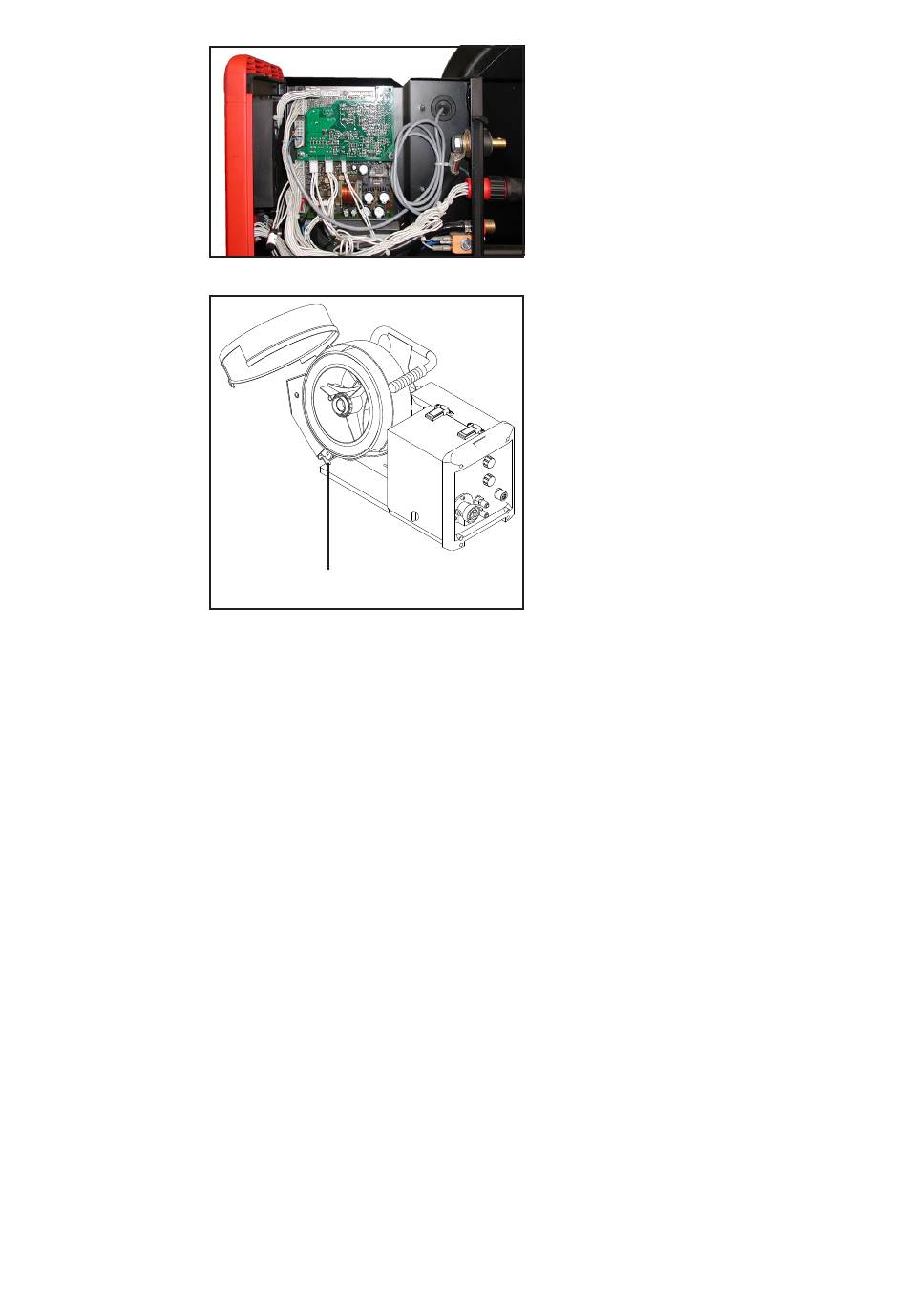

Abb.8 Drahtendekontrolle angeschlossen
Abb.9 Drahtendekontrolle montiert
(8)
4
16. Molexstecker anstecken
17. Kabel mit den beiliegenden Kabelbin-
dern am Kabelbaum des Gerätes
fixieren
18. Gehäuse des Gerätes schließen
19. Drahtspule und Adapter einsetzen
20. Arretierung durch drücken auf die
Entriegelung (8) lösen und kontrollie-
ren, daß der Gleitschuh am Schweiß-
draht anliegt.
21. Drahtspulenabdeckung schließen
