Fronius WireEnd Control VR 4000 Bedienungsanleitung Seite 4

Montage
Montage

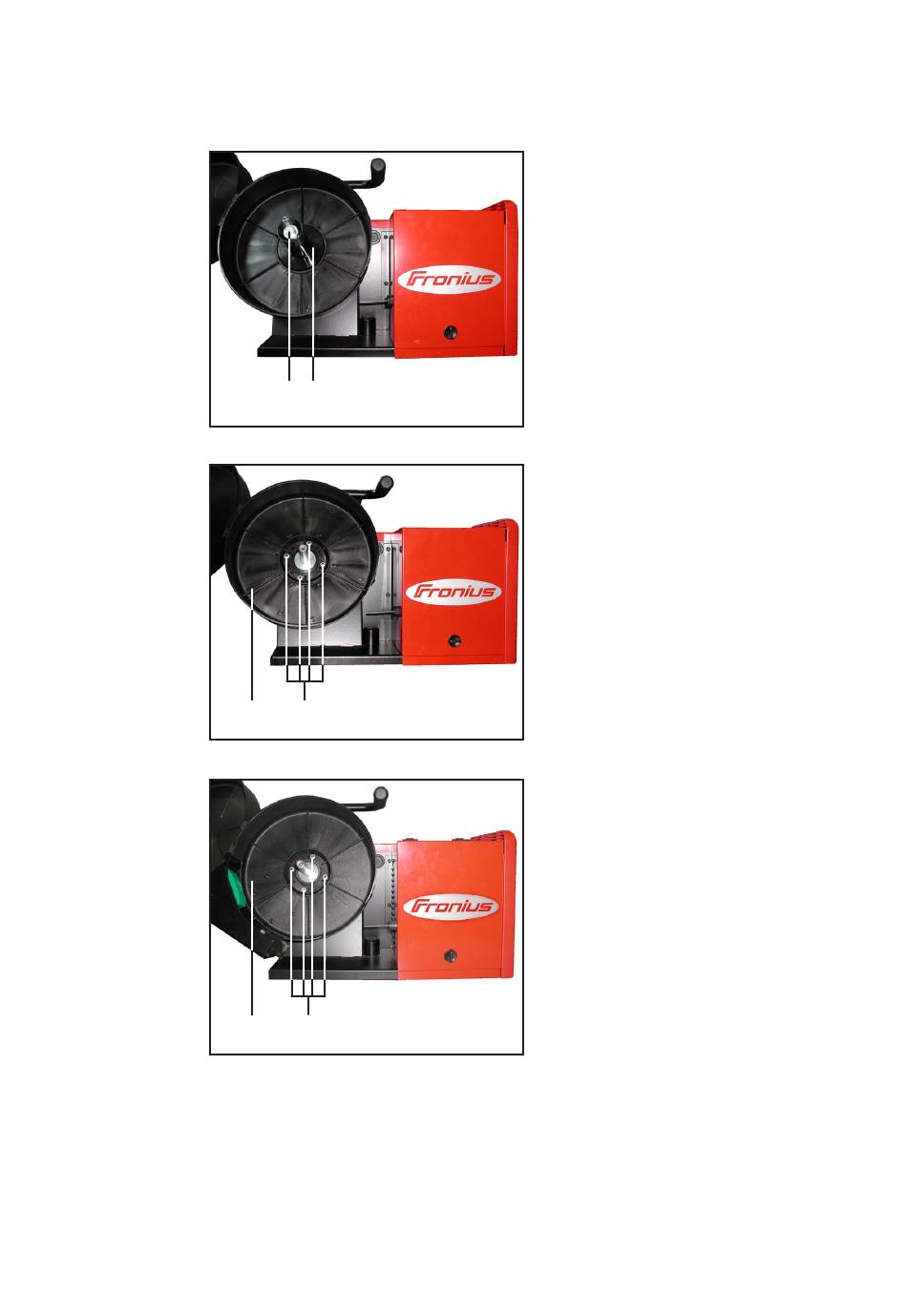

Abb.1 Bremse demontieren
Abb.2 Drahtspulenabdeckung demontieren
Abb.3 Drahtspulenabdeckung montieren
(1) (2)
(4) (3)
(5) (3)
1. Gerät vom Netz trennen
2. Drahtspulenabdeckung öffnen
3. Drahtspule und Adapter entfernen
4. Spannschraube (1) abschrauben und
Drahtrollenbremsvorrichtung (2)
abnehmen
5. Sechskantmuttern (3) abschrauben
und Drahtspulenabdeckung (4)
abnehmen
6. Drahtspulenabdeckung mit Drahten-
dekontrolle (5) aufsetzen und Sechs-
kantmuttern (3) aufschrauben
2
