Montage
(Fortsetzung)

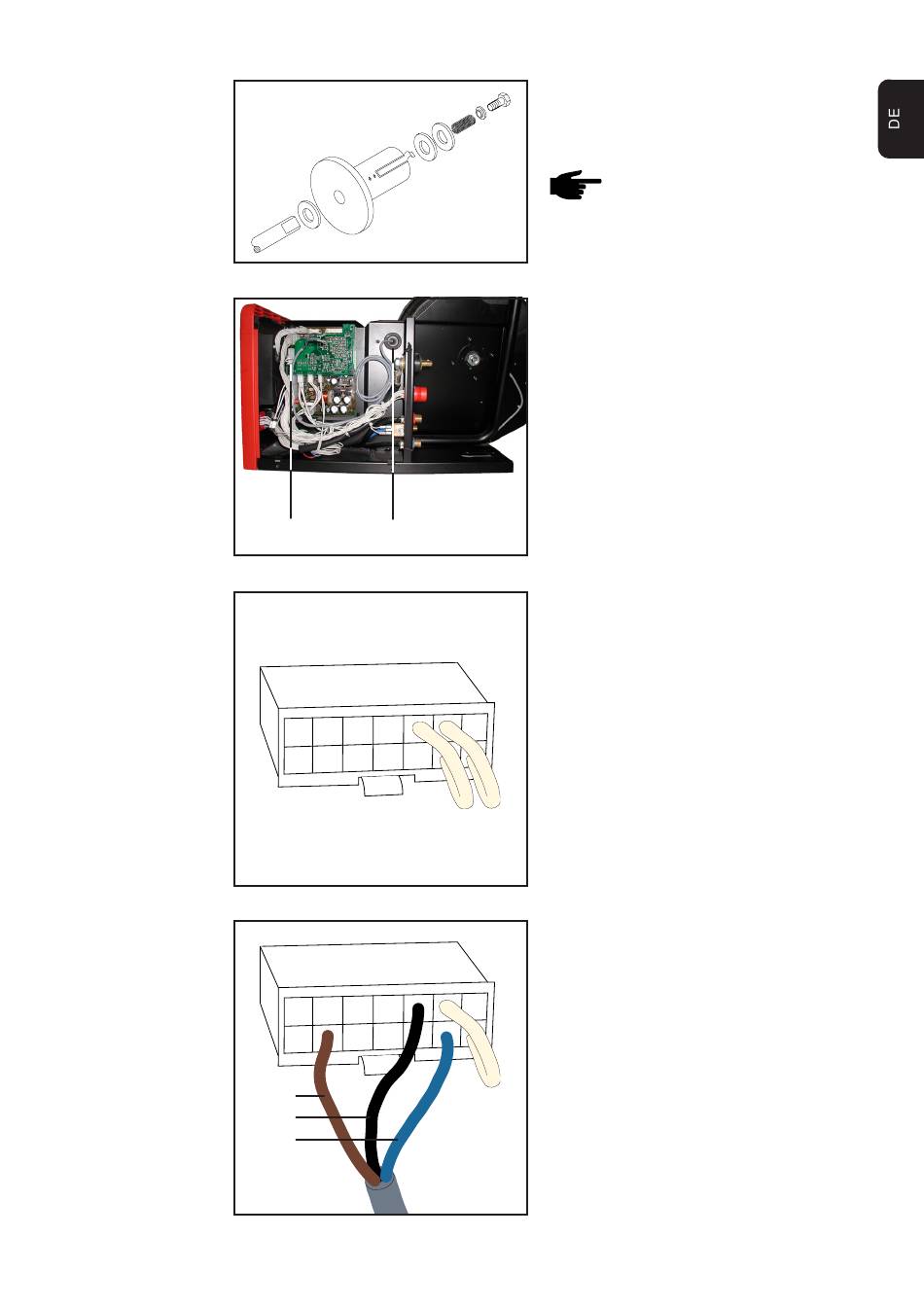

Abb.4 Drahtrollenbremsvorrichtung montieren
Abb.5 Kabel verlegen
Abb.6 Molex-Überbrückungsstecker
braun
schwarz
blau
Abb.7 Molex-Stecker mit montierten Anschlüssen
(7)
(6)
7. Drahtrollenbremsvorrichtung montie-
ren
8. Bremswirkung mittels Spannschraube
voreinstellen
HINWEIS! Bremse so einstellen,
daß die Drahtspule nach Schwei-
ßende nicht nachläuft. Spann-
schraube jedoch wegen mögli-
cher Überlastung des Motors
nicht übermäßig festziehen.
9. Gehäuse des Gerätes öffnen
10. Kabel entlang der Drahtspulenabdek-
kung und dem Gehäuse zur Kabel-
durchführung (7) verlegen
11. Öffnung zum Durchführen des Kabels
in die Kabeldurchführung schneiden
12. Kabel durchführen und im Gehäuse
verlegen
13. Molex-Überbrückungsstecker (7)
abstecken
14. linkes Überbrückungskabel mit
Molex-Abziehwerkzeug entfernen
15. Anschlußkabel farbrichtig am Molex-
Stecker montieren
