Montage
(suite)

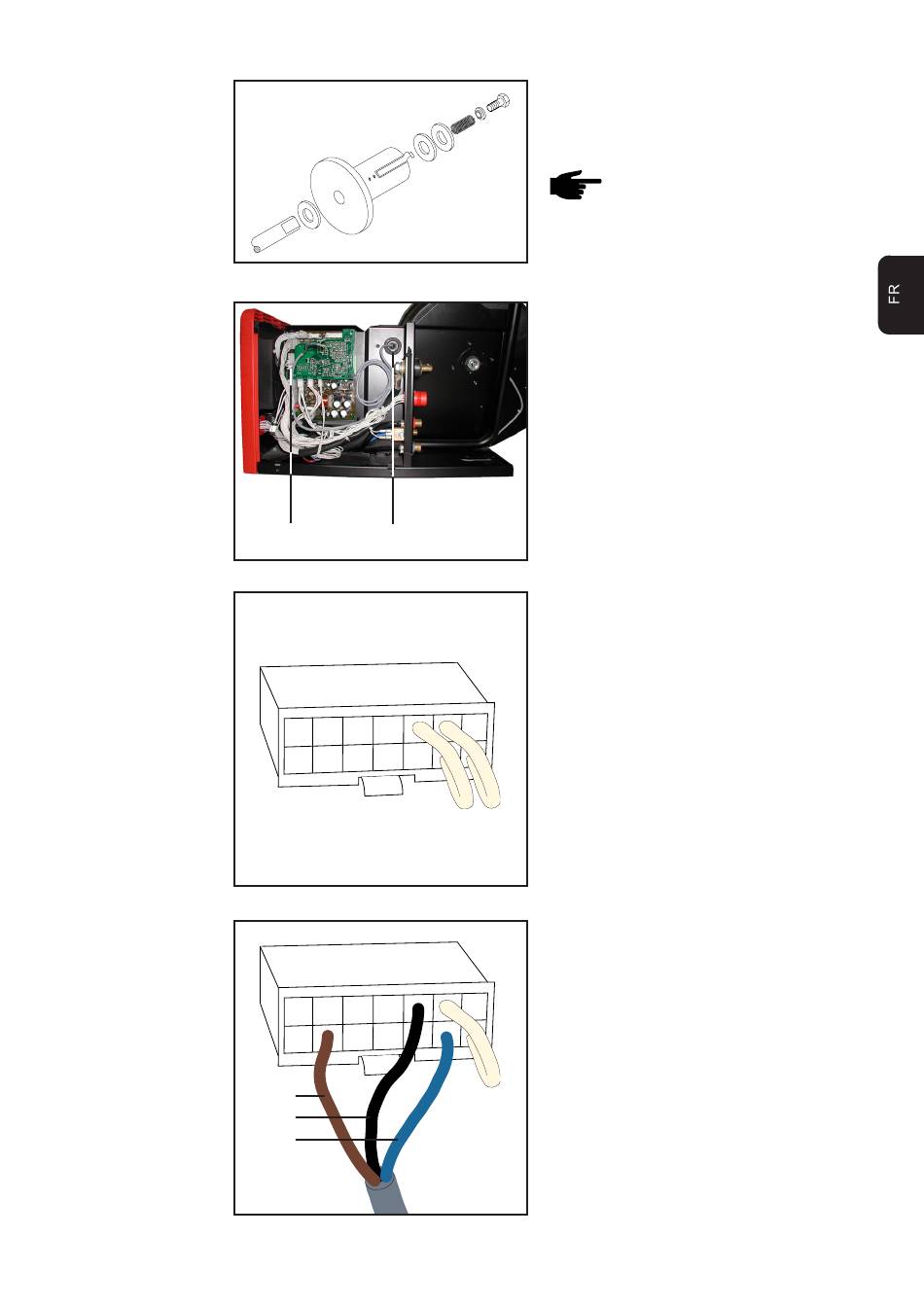

Fig. 4 Montage du dispositif de freinage de bobine
Fig. 5 Pose du câble
Fig. 6 Fiche de pontage Molex
marron
noir
bleu
Fig. 7 Fiche Molex avec les branchements montés
de fil
(7) (6)
7. Monter le dispositif de freinage de
bobine de fil
8. Régler l'effet de freinage avec la vis
de tension
REMARQUE : Régler le frein de
manière à ce que la bobine de fil
ne continue pas de tourner après
la fin du soudage. Ne pas serrer
la vis de tension de trop, sous
peine de surcharge éventuelle du
moteur
9. Ouvrir le boîtier de l'appareil
10. Poser le câble le long du cache de la
bobine de fil et du boîtier du passe-
câble (7)
11. Découper l'ouverture pour faire
passer le câble dans le passe-câble
12. Faire passer le câble et le poser dans
le boîtier
13. Débrancher la fiche de pontage Molex
(7)
14. Retirer le câble de pontage gauche
avec un outil Molex
15. Monter le câble de raccordement sur
la fiche Molex avec les couleurs dans
le bon sens
3
