Montage
Montage

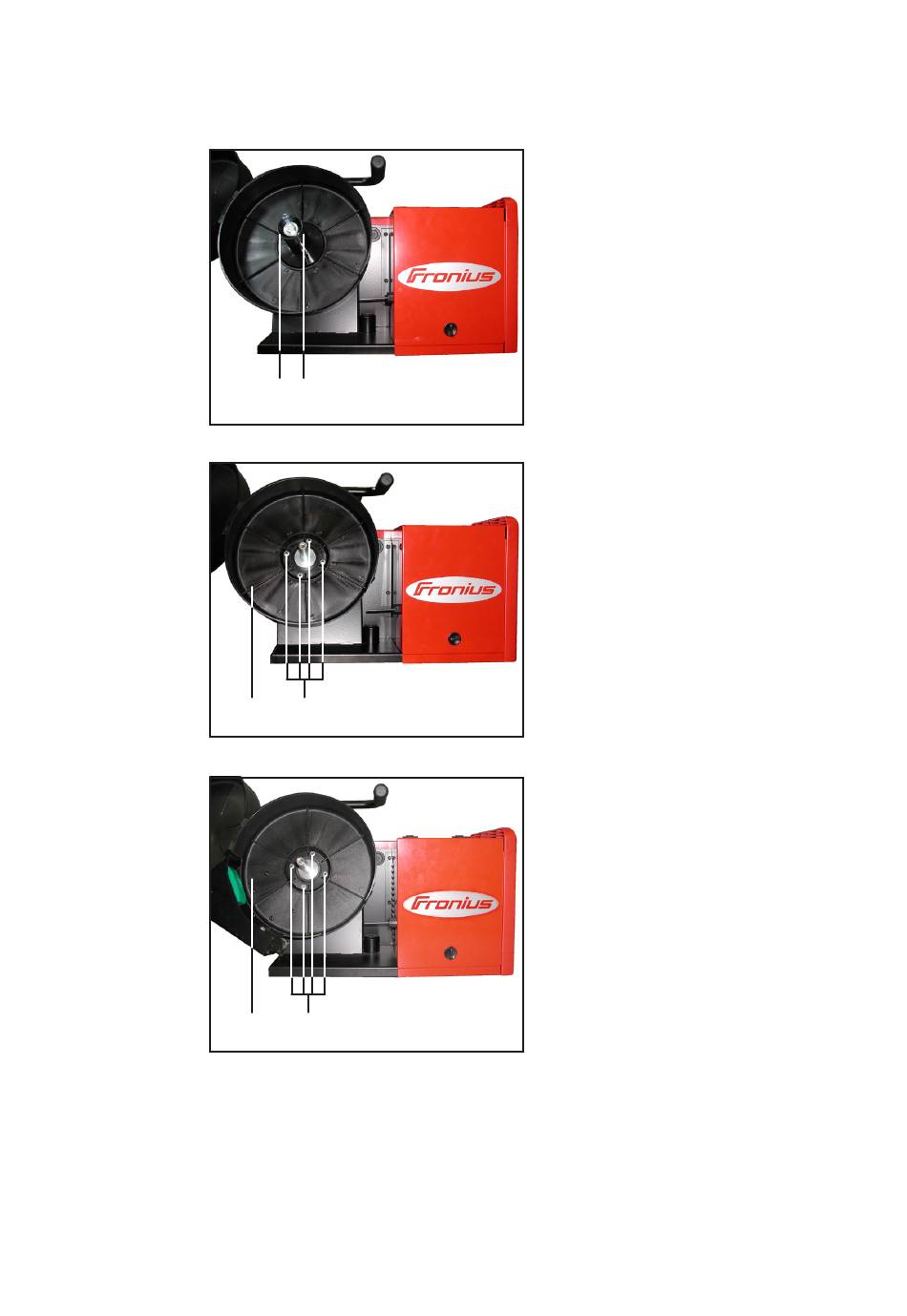

Fig. 1 Démonter le frein
Fig. 2 Démonter le cache de la bobine de fil
Fig. 3 Monter le cache de la bobine de fil
(2) (1)
(4) (3)
(5) (3)
1. Débrancher la prise de l'appareil
2. Ouvrir le cache de la bobine de fil
3. Retirer la bobine de fil et l'adaptateur
4. Dévisser la vis de fixation (1) et le
dispositif de freinage de la bobine de
fil (2)
5. Dévisser les écrous hexagonaux (3)
et retirer le cache de la bobine de fil
(4)
6. Placer le cache de la bobine de fil
avec le contrôle de fin de fil (5) et
visser les écrous hexagonaux (3)
2
