Maintenance
Vérification du
contrôle de fin de
fil

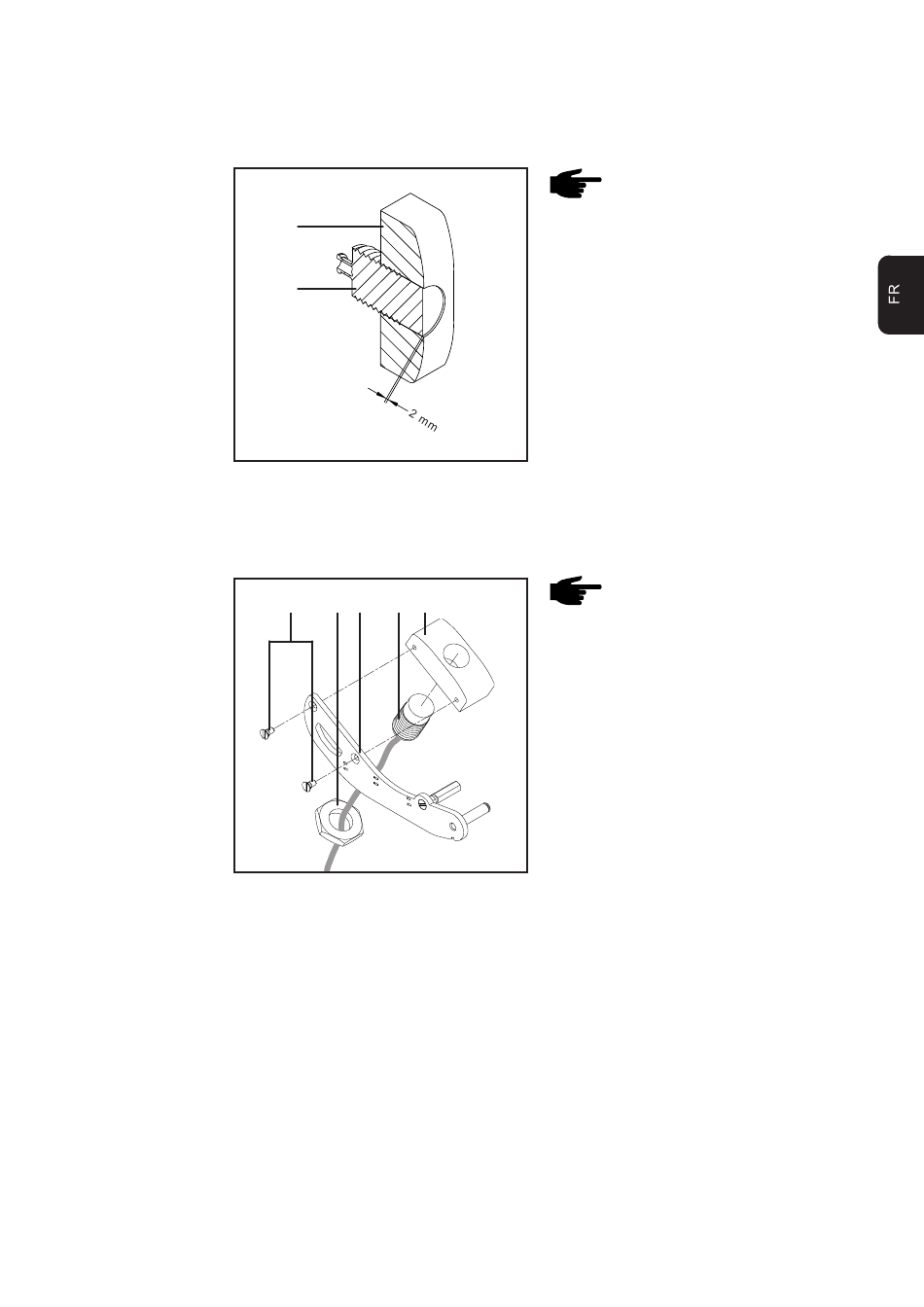

Fig. 10 Coupe à travers le patin de guidage et le
IMPORTANT ! Le bras de maintien ne doit toucher ni la bobine de fil ni le fil de soudage
Réglage du
contrôle de fin de
fil
Fig. 11 Bras de maintien avec pièces à rapporter
1.
Remplacer les
pièces d'usure
2.
3.
IMPORTANT ! Veiller à ne pas vriller le câble en vissant et en dévissant
4.
5.
(5)
(4)
palpeur
(1) (2) (3) (4) (5)
Desserrer les vis (1) et retirer le patin de guidage avec le palpeur du bras de
maintien (3).
Desserrer l'écrou hexagonal (2)
Dévisser le patin de guidage du palpeur, de sorte que l'écart entre la surface de
glissement du patin de guidage et la surface du palpeur soit de 2 mm.
Visser un nouveau patin de guidage sur le palpeur, de sorte que l'écart entre la
surface de glissement du patin de guidage et la surface du palpeur soit de 2 mm.
Positionner le patin de guidage avec le palpeur sur le bras de maintien et serrer les
vis.
REMARQUE : Contrôler le réglage
suivant tous les 25ème remplace-
ments de fil. Ajuster ou rempla-
cer le patin de guidage ou les
remplacer au besoin
1. Soulever le contrôle de fin de fil de la
bobine et le bloquer.
2. Au moyen d'un pied à coulisse,
mesurer l'écart entre la surface de
glissement du patin de guidage (5) et
le palpeur inductif (4). Si l'écart est
inférieur à 0,5 mm, régler le patin de
guidage et le palpeur.
3. Desserrer le dispositif d'arrêt et
vérifier que le patin de guidage
touche le fil de soudage.
REMARQUE : S'il n'est plus
possible d'effectuer le réglage tel
que décrit ci-après, remplacer le
patin de guidage.
1. Desserrer les vis (1) et retirer le patin
de guidage avec le palpeur du bras
de maintien (3).
2. Desserer l'écrou hexagonal (2)
3. Dévisser le patin de guidage du
palpeur, de sorte que l'écart entre la
surface de glissement du patin de
guidage et la surface du palpeur soit
de 2 mm.
IMPORTANT ! Veiller à ne pas vriller le
câble en vissant et en dévissant
4. Positionner le patin de guidage avec
le palpeur sur le bras de maintien et
serrer les vis.
5
