6.6.4 Kältemittel einfüllen
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
Inneneinheiten Insgesamt CR
AHU nur 90~110%
(EKEQ+ EKEXV)
Paar+ Multi
(c)
AHU nur 75
(EKEACBVE+
EKEXVA)
Paar+ Multi
(a)
Total CR = Inneneinheit-Leistungs-Anschlussverhältnis insgesamt
(b)
CR je nach Typ = Zulässiges Leistungs-Anschlussverhältnis je nach Inneneinheit-Typ
(c)
Bei einem Anschlussgrad von weniger als 75% (65~110%) können zusätzliche
Einschränkungen gelten. Siehe EKEA+EKEXVA-Handbuch.
Um den Kältemittel-Befüllvorgang zu beschleunigen, wird bei größeren Systemen
empfohlen, erst über die Flüssigkeitsleitung eine Vor-Befüllung mit einem Teil des
Kältemittels vorzunehmen und dann mit der manuellen Befüllung fortzufahren.
Dieser Schritt kann ausgelassen werden, aber die Befüllung dauert dann länger.
Vor-Befüllung mit Kältemittel
Vor-Befüllen kann durchgeführt werden, ohne dass der Verdichter in Betrieb ist.
Dazu wird einfach die Kältemittelflasche an die Service-Stutzen des Absperrventils
angeschlossen.

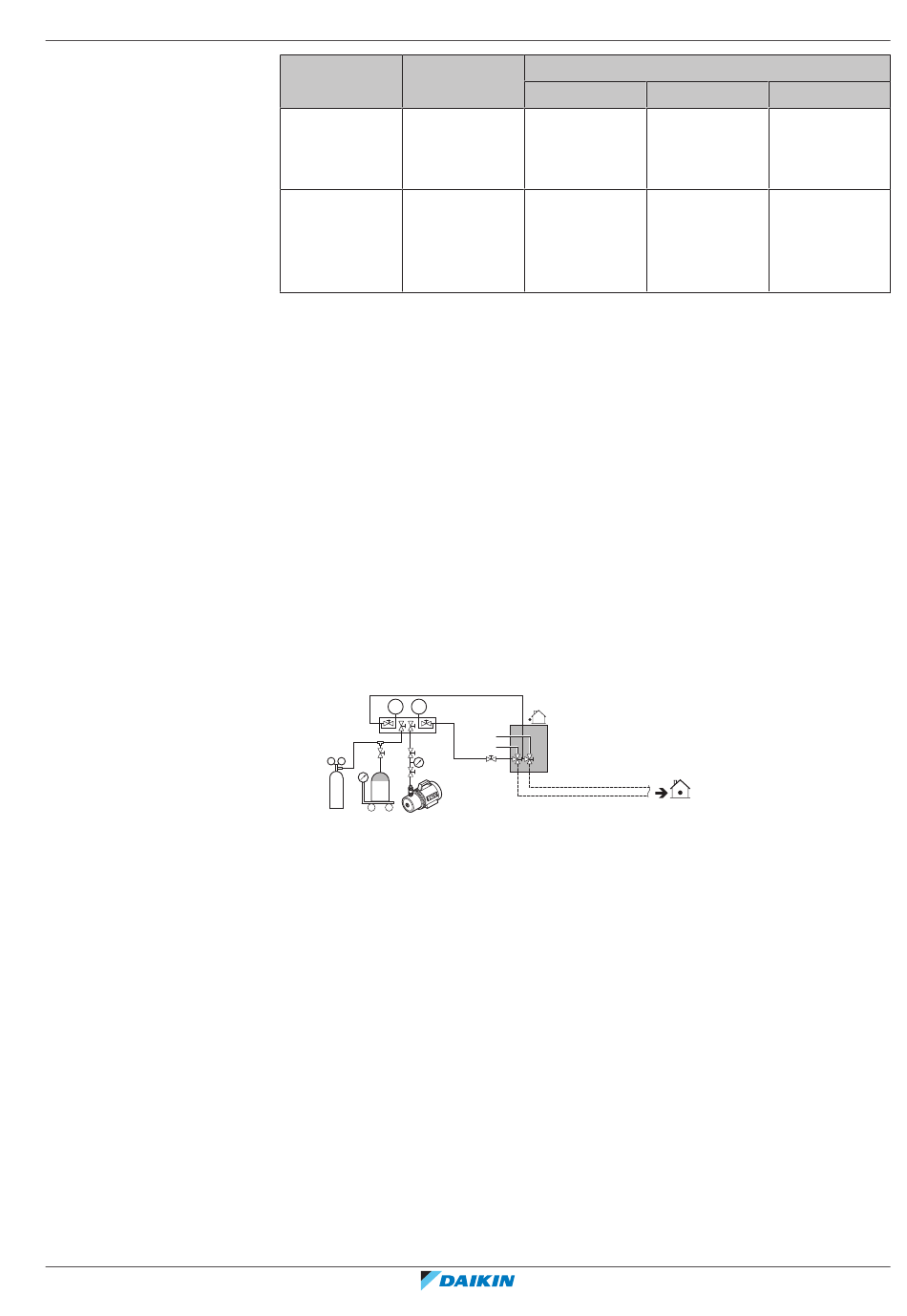

1 Wie gezeigt anschließen. Sicherstellen, dass alle Außeneinheit-Absperrventile
sowie das Ventil A geschlossen sind.
p < p >
A B
a
d
N2
b c e
a Druckminderventil
b Stickstoff
c Waage
d Tank für Kältemittel R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil Gasleitung
A Ventil A
B Ventil B
C Ventil C
2 Die Ventile C und B öffnen.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte zusätzliche
Menge eingefüllt ist oder bis keine weitere Vor-Befüllung mehr möglich ist.
Dann die Ventile C und B schließen.
4 Eine der folgenden Maßnahme ergreifen:
(a)
VRV DX
—
~110% —
g
f
C
6 Installation
|
(b)
CR per Typ
RA DX AHU
— 90~110%
(c)
— 75 ~110%
