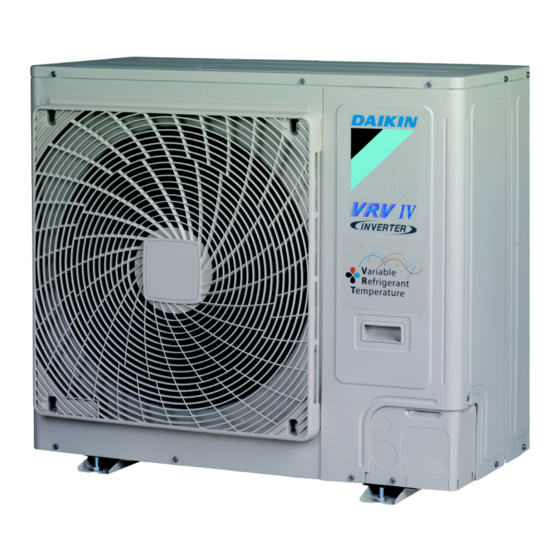

Daikin RXYSCQ4TMV1B Referenz Für Installateure Und Benutzer
Vrv iv-s system klimagerät
Vorschau ausblenden
Andere Handbücher für RXYSCQ4TMV1B:
- Referenz für installateure und benutzer (60 Seiten) ,
- Installation und betriebsanleitung (36 Seiten)
Verwandte Anleitungen für Daikin RXYSCQ4TMV1B
Inhaltszusammenfassung für Daikin RXYSCQ4TMV1B
- Seite 1 Referenz für Installateure und Benutzer VRV IV-S System Klimagerät Referenz für Installateure und Benutzer RXYSCQ4TMV1B Deutsch VRV IV-S System Klimagerät RXYSCQ5TMV1B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 6.3.5 Für einen Ablauf sorgen..........18 Inhaltsverzeichnis 6.3.6 So vermeiden Sie ein Kippen des Außengeräts ..19 Anschließen der Kältemittelleitung ..........19 6.4.1 Kältemitteilleitungen anschließen ........ 19 6.4.2 Sicherheitsvorkehrungen beim Anschluss von 1 Allgemeine Sicherheitsvorkehrungen Kältemittelleitungen............19 Über die Dokumentation............6.4.3 Richtlinien zum Anschließen von Kältemittelleitungen. -
Seite 3: Allgemeine Sicherheitsvorkehrungen
1 Allgemeine Sicherheitsvorkehrungen 8.4.2 Probelauf durchfüheren (7-Segment-Anzeige) ... 40 19.4.3 Empfohlene Wartungs- und Inspektionenszyklen..57 8.4.3 Beseitigung von Fehlern nach fehlerhaftem 19.4.4 Verkürzte Wartungs- und Austauschzyklen ....57 Abschluss des Probelaufs........... 40 20 Fehlerdiagnose und -beseitigung 9 Übergabe an den Benutzer 20.1 Fehlercodes: Übersicht .............. -
Seite 4: Für Den Benutzer
Gefahren es gibt. Kinder dürfen das Gerät NICHT als Spielzeug Leckagen, Brand weiteren Schäden führen. benutzen. Kinder dürfen NICHT Reinigungs- oder Verwenden Daikin hergestellte oder Wartungsarbeiten durchführen, denn, werden zugelassene Zubehörteile, optionale Ausrüstungen und beaufsichtigt. Ersatzteile. WARNUNG WARNUNG So vermeiden Sie Stromschlag oder Feuer: Stellen Sie sicher, dass die Installation, die Tests und die ▪... -
Seite 5: Installationsort
1 Allgemeine Sicherheitsvorkehrungen ▪ An Orten mit Geräten oder Maschinen, die elektromagnetische WARNUNG Wellen abstrahlen. Elektromagnetische Wellen können das Entfernen und entsorgen Sie Kunststoffverpackungen Steuerungssystem stören, was Funktionsstörungen der Anlage unzugänglich für andere Personen und insbesondere zur Folge haben kann. Kinder. -
Seite 6: Sole
1 Allgemeine Sicherheitsvorkehrungen HINWEIS WARNUNG ▪ Um einen Ausfall des Verdichters zu vermeiden, Die Temperatur im Geräteinneren kann weit über der NICHT mehr Kältemittel einfüllen als spezifiziert. Raumtemperatur liegen und bis auf 70°C und mehr ansteigen. Bei einer Undichtigkeit im Solekreislauf können ▪... -
Seite 7: Über Die Dokumentation
2 Über die Dokumentation WARNUNG HINWEIS ▪ Verwenden AUSSCHLIESSLICH Kabel Vorsichtsmaßnahmen beim Verlegen Kupferadern. Stromversorgungsleitung: ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung dafür gültigen Gesetzen Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit ▪... -
Seite 8: Für Den Installateur
3 Über die Verpackung Dokumentationssatz Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler Dieses Dokument ist Teil eines Dokumentationssatzes. Der verfügbar sein. vollständige Satz besteht aus: Die Original-Dokumentation ist auf Englisch verfasst. Bei der ▪... -
Seite 9: So Entfernen Sie Das Zubehör Vom Außengerät
4 Über die Geräte und Optionen Code Erklärung Außenluft gekühlt Wärmepumpe (nicht-kontinuierliches Heizen) Einzelmodul Baureihe Compact S Kältemittel R410A Kapazitätsklasse Baureihe VRV IV Stromversorgung Europäischer Markt 3.2.3 So entfernen Sie das Zubehör vom Angabe kleinerer Modelländerung Außengerät 1 Die Wartungsblende abnehmen. Siehe "6.2.2 So öffnen Sie das Über die Außeneinheit Außengerät" auf... -
Seite 10: Kombinieren Von Geräten Und Optionen
5 Vorbereitung Externer Steuerungsadapter (DTA104A61/62) Kombinieren von Geräten und Um über ein externes Eingangssignal von einer zentralen Steuerung Optionen einen bestimmten Betrieb bewirken zu können, kann der externe Steuerungsadapter verwendet werden. Es können Befehle (für 4.5.1 Über das Kombinieren von Einheiten und Gruppe oder individuell) implementiert werden für geräuscharmen Optionen Betrieb und für Betrieb mit begrenzter Leistungsaufnahme. - Seite 11 5 Vorbereitung Am Meer gelegene Installation. Sorgen Sie dafür, dass die HINWEIS Außeneinheit NICHT Seewinden direkt ausgesetzt ist. Das in diesem Handbuch beschriebene Gerät kann durch Salzgehalt in der Luft kann Korrosion beschleunigen, was die die Aussendung von Funkwellen elektronische Störungen Lebenserwartung der Einheit verkürzt.
-
Seite 12: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
Außentemperaturen unter –5°C bei einer relativen Luftfeuchtigkeit von über 95% zu betreiben, Schützen Sie das Außengerät gegen direkten Schneefall und achten empfehlen wir, eine Daikin-Reihe zu verwenden, deren Sie darauf, dass das Außengerät NIEMALS zugeschneit ist. Geräte speziell für diese Betriebsbedingungen ausgelegt sind, und/oder Informationen dazu bei Ihrem Händler... -
Seite 13: Vorbereiten Der Kältemittelleitungen
5 Vorbereitung Es sind die vor Ort geltenden Vorschriften und Richtlinien für den Wenn der Raum unterteilt ist und es eine genügend höchstzulässigen Konzentrationswert einzuhalten. große Öffnung zwischen den Räumen gibt, die eine freie Luftzirkulation ermöglicht. Gemäß den entsprechenden europäischen Bestimmungen beträgt der höchstzulässige Konzentrationswert für R410A in einem menschlichen Aufenthaltsbereich 0,44 kg/m a Öffnung zwischen den Räumen. -
Seite 14: Anforderungen An Das Material Von Kältemittel-Rohrleitungen
5 Vorbereitung C-1~C-4 Rohrleitung zwischen Kältemittel-Abzweigbausatz und HINWEIS Inneneinheit Die Rohre und andere unter Druck stehende Teile müssen Rohrleitung zwischen Kältemittel-Abzweigsatz und BP- Einheit für Kältemittel geeignet sein. Für das Kältemittel sind mit Rohrleitung zwischen BP-Einheit und RA DX Inneneinheit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden. -
Seite 15: Kältemittel-Abzweigsätze Auswählen
5 Vorbereitung Außeneinheit E: Rohrleitung zwischen BP-Einheit und RA DX Hauptgasleitung Inneneinheit Erhöhung Erster Kältemittel-Abzweigsatz Inneneinheit Inneneinheit- Außendurchmesser von Rohrleitung Leistungsindex (mm) Außeneinheit- Außendurchmesser von Rohrleitung Gasleitung Flüssigkeitsleitung Leistungsart (HP) (mm) 15~42 Gasleitung Flüssigkeitsleitung 12,7 Standard Stärke bestimme n bzw. 15,9 erhöhen 15,9 19,1... - Seite 16 5 Vorbereitung Voraussetzung Begrenzung VRV DX RA DX Maximale tatsächliche Rohrlänge 70 m 35 m ▪ Beispiel 1.1, Einheit 8: a+b+c+d+e+f+g+p≤Limit ▪ Beispiel 1.2, Einheit 6: a+b+h≤Limit ▪ Beispiel 1.2, Einheit 8: a+i+k≤Limit ▪ Beispiel 1.3, Einheit 8: a+i≤Limit ▪ Beispiel 2, Einheit 18: a+b+m≤Limit Maximale äquivalent Rohrlänge 90 m 45 m Maximale Rohrlänge gesamt 300 m...
-
Seite 17: Vorbereiten Der Elektroinstallation
6 Installation Beispiel 1 (VRV DX Inneneinheiten) Beispiel 2 (RA DX Inneneinheiten) Beispiel 1,1 Beispiel 1,2 Beispiel 1,3 Refnet-Anschlussstück Refnet-Verteiler BP-Box VRV DX Inneneinheiten 11~18 RA DX Inneneinheiten Vorbereiten der Elektroinstallation Kabellänge insgesamt 600 m (= Abstand zwischen Außeneinheit und allen 5.4.1 Elektrische Konformität Inneneinheit) Das Gerät entspricht EN/IEC 61000-3-12 (Festlegung gemäß... -
Seite 18: Geräte Öffnen
6 Installation 4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu Geräte öffnen liefern) bereithalten: 6.2.1 Über das Öffnen der Geräte Es kann vorkommen, dass das Gerät geöffnet werden muss. Beispiel: ▪ Bei Anschließen der Kältemitteilleitungen 4× M12 ▪ Beim Anschließen der elektrischen Leitungen ▪... -
Seite 19: So Vermeiden Sie Ein Kippen Des Außengeräts
6 Installation ▪ Befolgen Sie die Richtlinien für: HINWEIS ▪ Biegen von Rohren Wenn die Kondensatabflusslöcher der Außeneinheit durch eine Grundplatte oder Bodenfläche abgedeckt sind, heben ▪ Aufdornen des Rohrendes Sie die Einheit an, um für einen Freiraum von mehr als ▪... -
Seite 20: 6.4.3 Richtlinien Zum Anschließen Von Kältemittelleitungen
6 Installation 3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen 6.4.3 Richtlinien zum Anschließen von Sie sie auf das Rohr. Kältemittelleitungen 4 Dornen Sie das Rohr auf. Genau an die gezeigte Position Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen setzen - siehe nachfolgende Abbildung. -
Seite 21: Absperrventil Und Service-Stutzen Benutzen
6 Installation ▪ Verwenden beim Hartlöten Kupfer-zu-Kupfer- Schließen des Absperrventils Kältemittelleitungen KEIN Flussmittel. Verwenden Sie Phosphor- 1 Die Absperrventil-Abdeckung abnehmen. Kupfer-Lote (BCuP), die kein Flussmittel erfordern. Flussmittel haben extrem schädliche Wirkungen auf Kältemittel- 2 Einen Sechskantschlüssel in das Absperrventil einführen und Leitungssysteme. -
Seite 22: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
6 Installation 6.4.8 So schließen Sie Kältemittelrohre an die WARNUNG Außeneinheit an Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf HINWEIS verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Achten Sie darauf, dass die bauseitig installierten Rauch oder Feuer verursachen. -
Seite 23: Kältemittelleitungen Überprüfen: Allgemeine Richtlinien
6 Installation Nach Einschalten der Einheiten werden die Expansionsventile HINWEIS initialisiert. Das bedeutet, dass sie geschlossen werden. Wenn das Luft nicht durch Kältemittel beseitigen. Verwenden Sie geschieht, ist es unmöglich, bei den bauseitigen Rohren und bei den stattdessen eine Vakuumpumpe. Inneneinheiten Dichtheitsprüfung Vakuumtrocknung... -
Seite 24: Vakuumtrocknung Durchführen
6 Installation ▪ Falls das Kondensat am Absperrventil durch Risse in der HINWEIS Isolierung und Rohrleitung in die Inneneinheit heruntertropfen Besorgen Sie sich die empfohlenen Utensilien dafür bei könnte, weil die Außeneinheit über der Inneneinheit positioniert Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das ist, muss das durch Abdichten der Anschlüsse verhindert werden. -
Seite 25: So Ermitteln Sie Die Nachzufüllende Zusätzliche Kältemittelmenge
6 Installation CR je nach Typ = Zulässiges Leistungs- HINWEIS Anschlussverhältnis je nach Inneneinheit-Typ Wenn nach Einschalten von Innen- und Außeneinheiten der Betrieb innerhalb von 12 Minuten aufgenommen wird, 6.7.4 Kältemittel einfüllen geht der Verdichter erst dann in Betrieb, wenn die Kommunikation zwischen Außeneinheit(en) -
Seite 26: Fehlercodes Bei Einfüllen Von Kältemittel
6 Installation Einfüllen des Kältemittels (im Modus zum manuellem HINWEIS zusätzlichen Befüllen) Denken Sie daran, die Absperrventile nach dem (Vor)- Die verbliebene zusätzlich einzufüllende Kältemittelmenge kann Befüllen / Befüllen mit Kältemittel zu öffnen. eingefüllt werden, indem durch den Modus zur manuellen Wird der Verdichter bei geschlossenen Absperrventilen zusätzlichen Kältemittel-Befüllung die Außeneinheit in Betrieb geht. -
Seite 27: Anschließen Der Kabel
6 Installation Abzweige Anschließen der Kabel Maximale Anzahl von Abzweigungen bei Einheit-zu- 6.8.1 Über das Anschließen der elektrischen Einheit-Verkabelung Leitungen Signalübertragungskabel Vinylkabel mit 0,75 bis 1,25 mm² Typischer Ablauf Ummantelung oder Kabel (2- adrig) Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden Schritte auszuführen: Maximale Kabellänge 300 m... -
Seite 28: Richtlinien Zum Herausbrechen Von Durchbruchöffnungen
6 Installation WARNUNG HINWEIS ▪ Verwenden AUSSCHLIESSLICH Kabel Nehmen Sie NIE einen Thermistor, Sensor usw. ab, wenn Kupferadern. Netzkabel oder Übertragungskabel anschließen. (Wenn Sie ohne Thermistor, Sensor, usw. einschalten, ▪ Es ist darauf zu achten, dass die bauseitige kann der Verdichter beschädigt werden.) Verkabelung dafür gültigen... -
Seite 29: So Schließen Sie Die Elektrischen Leitungen An Die Außeneinheit An
6 Installation Kabeltyp Installationsverfahren WARNUNG Litzenkabel mit Sie müssen abgeschirmtes Kabel benutzen und die Erde runder, gecrimpter an den Übertragungskabel-Anschluss anschließen (X2M). Anschlussklemme F1 F2 F1 F2 a Anschluss TO IN/D UNIT TO OUT/D UNIT b Schraube c Flache Unterlegscheibe O Zulässig X NICHT zulässig Anzugsdrehmomente... -
Seite 30: Abschließen Der Installation Des Außengeräts
7 Konfiguration Am Rahmen Wenn Kabel von der Einheit weg verlegt Anschließen werden, kann eine Schutzhülse für die Leiter (PG-Einsätze) in die Durchbruch- Öffnung eingesetzt werden. Wenn Sie keinen Kabelkanal verwenden, schützen Sie die Kabel mit Hilfe von Vinylrohren, um zu vermeiden, dass die Kabel durch die Kante der Durchbruch- Öffnung beschädigt werden. -
Seite 31: Auf Die Elemente Der Bauseitigen Einstellungen Zugreifen
7 Konfiguration Modus Beschreibung Beschreibung H1P H2P H3P H4P H5P H6P H7P Modus 2 Modus 2 wird verwendet, um bauseitige Standardsituation Einstellungen zu ändern. Es ist möglich, die (Bauseitige aktuellen Parameterwerte von Einstellungen (H1P AUS) Einstellungen) abzurufen, um sie zu kontrollieren oder zu Modus 1 ändern. -
Seite 32: Modus 1 Verwenden
7 Konfiguration INFORMATION Maßnahme Taste/Anzeige BS3 [1×] Den Wert 4 (= 8°C) Wenn Sie mitten im Vorgang nicht weiter wissen, drücken auswählen. Sie BS1, um zur Standardsituation zurückzukehren. BS2 [X×] a: Die aktuellen Wert 7.2.5 Modus 1 verwenden anzeigen. BS3 [1×] b: Auf 4 ändern. -
Seite 33: Modus 2: Bauseitige Einstellungen
7 Konfiguration Wert / Beschreibung Einstellung Wert / Beschreibung Zeigt den Status hinsichtlich der Limitierung der Stromaufnahme. [1‑5] Es kann nützlich sein zu überprüfen, ob die Gesamtanzahl Die Anzahl der insgesamt der installierten Inneneinheiten angeschlossenen Die Einheit arbeitet zurzeit nicht mit Limitierung der mit der Gesamtanzahl der Inneneinheiten. - Seite 34 7 Konfiguration Einstellung Wert Beschreibung (= binär) [2‑12] Deaktiviert. Zur Freischaltung der Funktion für geräuscharmen Betrieb und/ (Standard) oder Limitierung der Stromaufnahme über Signalisierung durch Aktiviert. externen Steuerungsadapter (DTA104A61/62). Diese Einstellung muss geändert werden, wenn die Einheit nach Zuführung eines externen Signals im Modus für geräuscharmen Betrieb und/oder Limitierung der Stromaufnahme arbeiten soll.
- Seite 35 7 Konfiguration Einstellung Wert Beschreibung (= binär) [2‑26] 20h00 22h00 Startzeit für geräuscharmen Betrieb. (Standard) Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑22]. 24h00 [2‑27] 6h00 7h00 Stoppzeit für geräuscharmen Betrieb. 8h00 Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑22].
-
Seite 36: Pc-Konfigurator An Die Außeneinheit Anschließen
7 Konfiguration Beispiel: Bei Heizbetrieb wird das System umso weniger belastet, je 7.2.9 PC-Konfigurator an die Außeneinheit höher die Außentemperatur ist (z. B. 15°C statt –5°C). Gemäß anschließen diesem Prinzip senkt System automatisch Kältemitteltemperatur reduziert damit automatisch abgegebene Leistung, so dass das System ökonomischer arbeitet. Um das zu aktivieren bei…... -
Seite 37: Beispiel: Automatischer Modus Bei Kühlen
7 Konfiguration Um das zu aktivieren bei… Ändern… Die ursprüngliche Zieltemperatur des Kältemittels, welche durch die Kühlbetrieb [2‑41]=3. Betriebsmethode festgelegt ist (siehe oben), wird ohne Korrektur Diese Einstellung wird verwendet beibehalten, es sei denn, ein Schutzmechanismus greift. in Verbindung mit Einstellung [2‑8]. -
Seite 38: Beispiel: Automatischer Modus Bei Heizen
8 Erstmalige Inbetriebnahme Entwicklung der Raumtemperatur: Entwicklung der Raumtemperatur: Eingestellte Temperatur der Inneneinheit Eingestellte Temperatur der Inneneinheit Betriebsbeginn Betriebsbeginn Betriebszeit Betriebszeit Sanft Sanft Schnell Schnell Stark Stark 7.3.4 Beispiel: Automatischer Modus bei Heizen Erstmalige Inbetriebnahme Überblick: Erstmalige 100% Inbetriebnahme Nach Durchführung der Installation und Festlegung der bauseitigen Einstellungen muss der Installateur überprüfen, dass das System ordnungsgemäß... -
Seite 39: Checkliste Vor Inbetriebnahme
8 Erstmalige Inbetriebnahme INFORMATION Innenverkabelung Beim ersten Einsatz des Geräts kann die erforderliche Überprüfen Sichtkontrolle, Leistung höher als auf dem Typenschild des Geräts Elektroschaltkasten und innerhalb der Einheit lose angegeben sein. Dies ist darauf zurückzuführen, dass der Anschlüsse oder beschädigte elektrische Bauteile gibt. Verdichter eine Einlaufzeit von 50 ... -
Seite 40: Probelauf Durchfüheren (7-Segment-Anzeige)
9 Übergabe an den Benutzer Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat auf Durchführung Beschreibung Unregelmäßigkeiten geprüft werden. Nach Beenden des Probelaufs Anormaler sollten Sie die Inneneinheiten einzeln überprüfen. Lassen Sie dazu Abschluss Um die Fehler zu beseitigen, siehe unter Verwendung Benutzerschnittstelle... -
Seite 41: Sicherheitsvorkehrungen Für Die Wartung
10 Instandhaltung und Wartung ▪ Bei Wartungs- und Servicearbeiten dafür sorgen, dass keine 10.3 Checkliste für die jährliche Stromschlaggefahr besteht Wartung der Außeneinheit ▪ Operation zur Kältemittel-Wiedergewinnung Überprüfen Sie mindestens einmal jährlich die folgenden Punkte: 10.2 Sicherheitsvorkehrungen für die ▪ Wärmetauscher Der Wärmetauscher der Außeneinheit kann durch Staub, Wartung Schmutz, Blätter etc. -
Seite 42: Fehlerdiagnose Und -Beseitigung
11 Fehlerdiagnose und -beseitigung GEFAHR: STROMSCHLAGGEFAHR Fehlerdiagnose und - beseitigung WARNUNG Um Gefahren durch versehentliches Zurücksetzen des 11.1 Übersicht: Fehlerdiagnose und - Thermoschutzschalters zu vermeiden, DARF dieses Gerät NICHT über ein externes Schaltgerät, wie zum Beispiel beseitigung eine Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Vor Fehlerdiagnose und -beseitigung Stromversorger ein- und ausgeschaltet wird. -
Seite 43: Entsorgung
Recycling Wiederverwertung spezialisiert ist. Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). RXYSCQ4+5TMV1B Referenz für Installateure und Benutzer VRV IV-S System Klimagerät... -
Seite 44: Übersicht: Technische Daten
13 Technische Daten 13.1 Übersicht: Technische Daten Dieses Kapitel informiert über folgende Punkte: • Platzbedarf für Wartungsarbeiten • Rohrleitungsplan • Schaltplan 13.2 Abmessungen RXYSCQ4+5 (Abmessungen in mm) 3D089312 Anschluss an Gasleitung (Ø15,9 Bördelanschluss) Flüssigkeitsleitungsanschluss (Ø9,5 Bördelanschluss) Service-Stutzen (Hochdruck) (in der Einheit) Service-Stutzen (Kältemittelfüllung) (in der Einheit) Erdungsanschluss M5 (im Schaltkasten) Kältemittel-Rohrleitungseingang... -
Seite 45: Platzbedarf Für Wartungsarbeiten: Außeneinheit
13 Technische Daten 13.3 Platzbedarf für Wartungsarbeiten: Außeneinheit Werden Einheiten Seite an Seite montiert, müssen die Rohre nach vorne oder nach unten geführt werden. Die Rohre können in diesem Fall nicht zur Seite geführt werden. Einzel-Einheit ( ) | Einzel-Reihe mit Einheiten ( (mm) —... - Seite 46 13 Technische Daten Mehrere-Reihen mit Einheiten ( b (mm) ≥250 ≤½H b≥250 ≥250 ½H <H ≤H b≥300 ≥100 ≥250 >H ≥250 ≥2000 ≥3000 ≥200 ≥250 ≥1000 ≥250 ≥1500 Gestapelte Einheiten (max. 2 Ebenen) ( ≥250 ≥250 ≥500 ≥500 ≥300 ≥1000 ≥250 ≥250 ≥100...
-
Seite 47: Rohrleitungsplan: Außengerät
13 Technische Daten 13.4 Rohrleitungsplan: Außengerät S1NPH S1PH S1NPL Absperrventil (Gas) Absperrventil (Flüssigkeit) Filter (3×) Unterkühlen-Wärmetauscher Kühlkörper Platine Druckregelventil Wärmetauscher Service-Stutzen (Hochdruck) Dämpfer Kontrollventil Verdichter-Akkumulator Kapillarrohr Wartungsanschluss (Kältemittelfüllung) Akkumulator Verdichter Ventilatormotor Thermistor (Luft) Thermistor (Austritt) Thermistor (Ansaugung 1) Thermistor (Wärmetauscher Enteiser) Thermistor (Ansaugung 2) Thermistor (Unterkühlen Wärmetauscher) Thermistor (Flüssigkeitsleitung) -
Seite 48: Elektroschaltplan: Außengerät
13 Technische Daten K11M Magnet-Kontaktgeber 13.5 Elektroschaltplan: Außengerät Magnetrelais (Y1S) Der Elektroschaltplan gehört zum Lieferumfang der Einheit und Magnetrelais (E1HC) befindet sich auf der Innenseite der Wartungsblende. K10R Magnetrelais Hinweise für RXYSCQ4+5: L1R~L3R Drosselspule Dieser Schaltplan gilt nur für die Außeneinheit. Motor (Verdichter) Symbole (siehe unten). -
Seite 49: Technische Spezifikationen: Außeneinheit
13 Technische Daten 13.6 Technische Spezifikationen: Außeneinheit Technische Spezifikationen Spezifikationen RXYSCQ4 RXYSCQ5 Material des Gehäuses Lackiertes galvanisiertes Stahlblech Abmessungen H x B x T 823×940×460 mm Gewicht 89 kg Betriebsbereich ▪ Kühlen (min./max.) –5/46°C ▪ Heizen (min./max.) –20/15,5°C Kühlen ▪ Leistung 12,1 kW 14,0 kW ▪... - Seite 50 13 Technische Daten Die Nennkühlleistungen basieren auf folgenden Bedingungen: Innentemperatur 27°C DB und 19°C WB, Außentemperatur 35°C DB, äquivalentes Kältemittelleitungssystem: 5 m, Niveauunterschied: 0 m. Die nominale und maximale Heizleistungen basieren auf folgenden Bedingungen: Innentemperatur 20°C , Außentemperatur 7°C und 6°C feucht äquivalentes Kältemittelleitungssystem: 5 m, Niveauunterschied: 0 m. Die tatsächliche Anzahl an Einheiten ist abhängig von der Art der Inneneinheiten (VRV DX, RA DX, ...) und der für das System geltenden Limitierung des Anschlussverhältnisses (50%≤CR≤130%).
-
Seite 51: Leistungstabelle: Inneneinheit
13 Technische Daten 13.7 Leistungstabelle: Inneneinheit Die Gesamtkapazität der Inneneinheiten muss im spezifizierten Bereich liegen. Das Anschlussverhältnis (Connection Ratio - CR) (CR): 50%≤CR≤130%. HP Klasse 100% 130% Minimum Minimum Nennwert Maximum Außeneinhe CR (RA DX) (VRV DX) 62,5 162,5 HINWEIS Bei Auswahl einer Gesamtkapazität, die höher liegt als in der Tabelle oben angegeben ist, sinken Kühl- und Heizleistung. -
Seite 52: Für Den Benutzer
14 Über das System Für den Benutzer VRV IV-S Wärmepumpen-Außeneinheit Über das System Kältemittelrohre VRV Inneneinheit mit direkter Dampfdehnung (DX) Die Inneneinheit des VRV IV-S Wärmepumpensystems kann zum Benutzerschnittstelle (je nach Typ der Inneneinheit fest zugeordnet) Heizen Kühlen verwendet werden. Welcher BP-Box (erforderlich zum Anschluss von Inneneinheiten Inneneinheiten verwendet werden kann, das ist abhängig von der... -
Seite 53: Betrieb
17 Betrieb HINWEIS 17.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator- Betrieb und automatischer Betrieb Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom einschalten, damit die Getriebegehäuseheizung ▪ Wird auf dem Display der Benutzerschnittstelle "change- aktiv wird und den Verdichter schützt. over under centralized control" (Umschaltung unter zentraler Diese Betriebsanleitung ist für die folgenden Systeme mit Steuerung) angezeigt,... -
Seite 54: System Betreiben
17 Betrieb 17.2.4 System betreiben Einheiten für Eckenmontage 1 Mehrere Male auf der Benutzerschnittstelle auf den Schalter zur Einheiten für Deckenabhängung Auswahl Betriebsart drücken gewünschte Betriebsart auswählen. Einheiten für Wandbefestigung Kühlbetrieb Heizbetrieb Nur Betrieb des Ventilators Unter folgenden Bedingungen regelt ein Mikrocomputer die Luftstromrichtung, die dann von der Anzeige auf dem Display 2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter abweichen kann. -
Seite 55: Master-Benutzerschnittstelle Festlegen (Vrv Dx)
18 Energie sparen und optimaler Betrieb Benutzerschnittstelle (je nach Typ der Inneneinheit fest Beschreibung zugeordnet) Regelsystem mit 2 2 Benutzerschnittstellen regeln 1 BP-Box (erforderlich zum Anschluss von Inneneinheiten Benutzerschnittstellen Inneneinheit (bei Gruppenregelsystem 1 mit direkter Dampfdehnung (RA) von Residential Air (SA) oder Sky Air (DX)) Gruppe von Inneneinheiten). -
Seite 56: Verfügbare Hauptbetriebsarten
19 Wartung und Service Mehrere Konfigurationsmuster stehen Verfügung, ACHTUNG nachfolgend kurz erläutert werden. Wenn aufgrund baulicher Finger, Stäbe und andere Gegenstände NICHT in den Gegebenheiten in Ihrem Gebäude Parameter anders gesetzt werden Lufteinlass und -auslass einführen. Der Ventilatorschutz sollten, wenden Sie sich an Ihren Installateur oder Händler. darf NICHT entfernt werden. -
Seite 57: Über Das Kältemittel
19 Wartung und Service WARNUNG 19.3 Über das Kältemittel ▪ Auf keinen Fall die Einheit selber ändern, zerlegen, Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase entfernen, neu installieren oder reparieren, da bei NICHT in die Atmosphäre frei. falscher Demontage oder Installation Stromschlag- und Kältemitteltyp: R410A Brandgefahr bestehen. -
Seite 58: Fehlerdiagnose Und -Beseitigung
20 Fehlerdiagnose und -beseitigung Die Einheit wird an Standorten eingesetzt, wo folgende Störung Maßnahme Bedingungen herrschen: Eine Sicherheitseinrichtung wie z. B. Den Hauptschalter auf ▪ Überdurchschnittlich Schwankungen Wärme eine Sicherung, ein Schutzschalter oder AUS schalten. Luftfeuchtigkeit. ein Fehlerstrom-Schutzschalter wird häufig aktiviert, oder der EIN/AUS- ▪... -
Seite 59: Fehlercodes: Übersicht
20 Fehlerdiagnose und -beseitigung Störung Maßnahme Haupt- Inhalt Code Das System ▪ Überprüfen Sie, ob Lufteinlass oder funktioniert zwar, Kühl- Luftauslass Außen- oder Fehler bei Ansaugluft-Thermistor (innen) oder Heizbetrieb Inneneinheit durch Objekte blockiert sind. Fehler bei Antrittsluft-Thermistor (innen) arbeiten jedoch nicht Entfernen gegebenenfalls alle... -
Seite 60: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems
20 Fehlerdiagnose und -beseitigung Haupt- Inhalt 20.2.5 Symptom: Aus einer Einheit tritt weißer Code Nebel aus (Inneneinheit) Falsche Zuordnung im System. Falsche ▪ Wenn bei Kühlbetrieb die Feuchtigkeit hoch ist. Wenn eine Inneneinheitstypen kombiniert. Fehler bei Inneneinheit innen stark verschmutzt ist, kommt es zu einer Inneneinheit. -
Seite 61: Symptom: Aus Der Einheit Tritt Staub Aus
Anweisungen mit dem Produkt kombiniert werden können. Veränderung des Bauseitig zu liefern Von Daikin NICHT hergestellte Ausstattungen, die gemäß Installationsortes den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. - Seite 64 4P404224-1B 2019.02...
