Anzugsdrehmomente

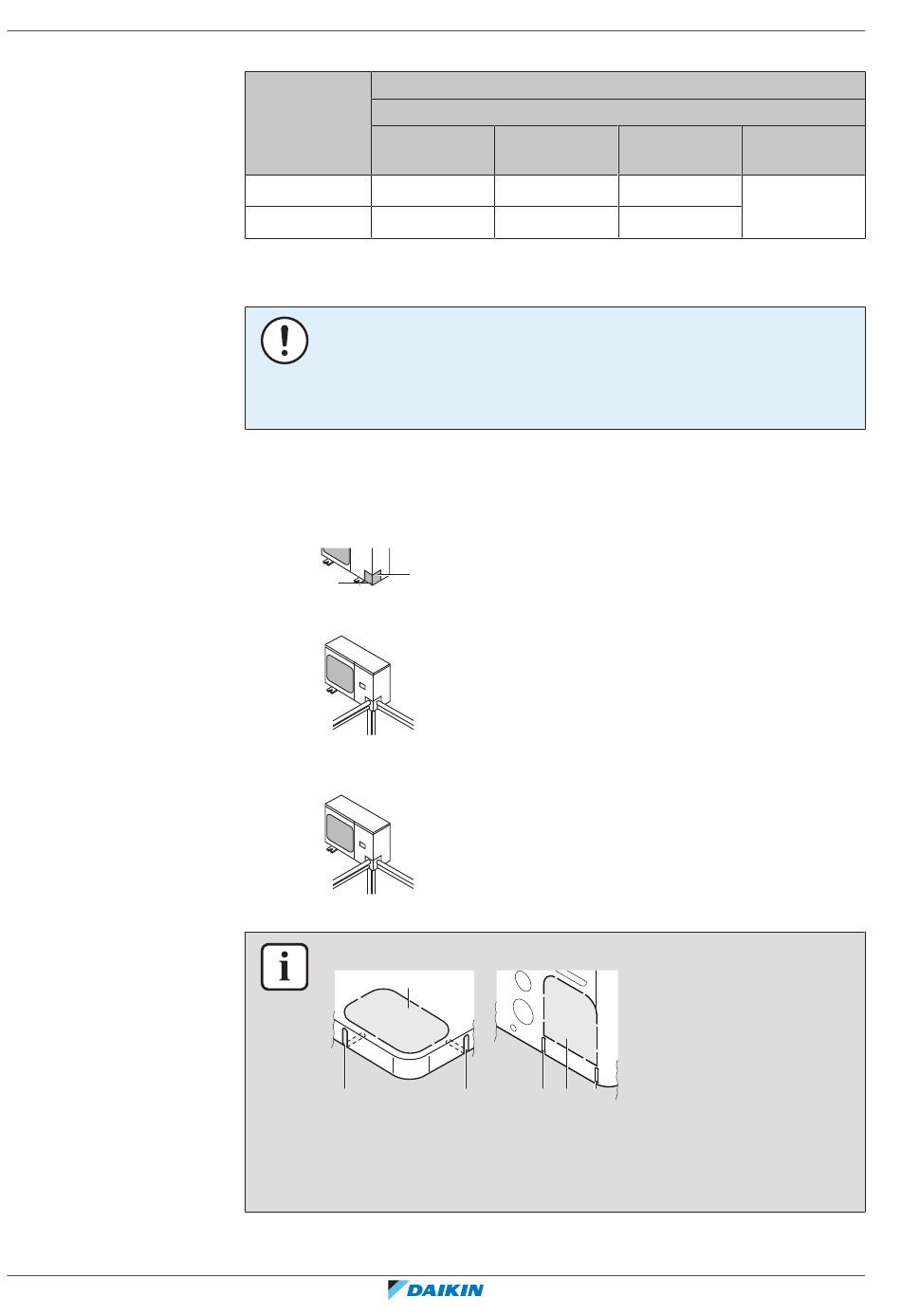

6.4.8 So schließen Sie Kältemittelrohre an die Außeneinheit an
Referenz für Installateure und Benutzer
48
Größe des Anzugsdrehmoment N•m (zum Schließen nach rechts drehen)
Absperrventils
(mm)
Ventilkörper Sechskantschlü
Ø9,5 5,4~6,6
Ø15,9 13,5~16,5
HINWEIS
Achten Sie darauf, dass die bauseitig installierten Rohrleitungen nicht andere Rohre
oder die Blende unten oder an der Seite berühren. Insbesondere beim Anschluss
unten und seitlich muss darauf geachtet werden, die Rohrleitung angemessen zu
isolieren, um so den Kontakt mit dem Gehäuse zu verhindern.
1 Gehen Sie wie folgt vor:
▪ Die Wartungsblende abnehmen. Siehe
4
Außengerät" [ 39].
▪ Die Blende des Rohrleistungseingangs (a) mit Schraube (b) entfernen.
a
b
2 Den Rohrleitungsverlauf auswählen (a, b oder c).
a c
b
3 Den Rohrleitungsverlauf auswählen (a, b oder c).
a c
b
INFORMATION
a
b
▪
Die Durchbruchöffnung (a) in der Bodenplatte oder der Abdeckplatte entfernen,
indem Sie mit einem Flachschraubendreher und einem Hammer auf die
Befestigungspunkte schlagen.
▪
Gegebenenfalls mit einer Metallsäge die Trennfugen (b) herausschneiden.
Welle
ssel (Ventildeckel)
4 mm
6 mm
b b a b
Kappe Service-
Stutzen
13,5~16,5 11,5~13,9
22,5~27,5
"6.2.2 So öffnen Sie das
