6 | Installation
6.3.6 So vermeiden Sie ein Kippen des Außengeräts
6.4 Kältemittelleitungen anschließen
6.4.1 Kältemitteilleitungen anschließen
Referenz für Installateure und Benutzer
42

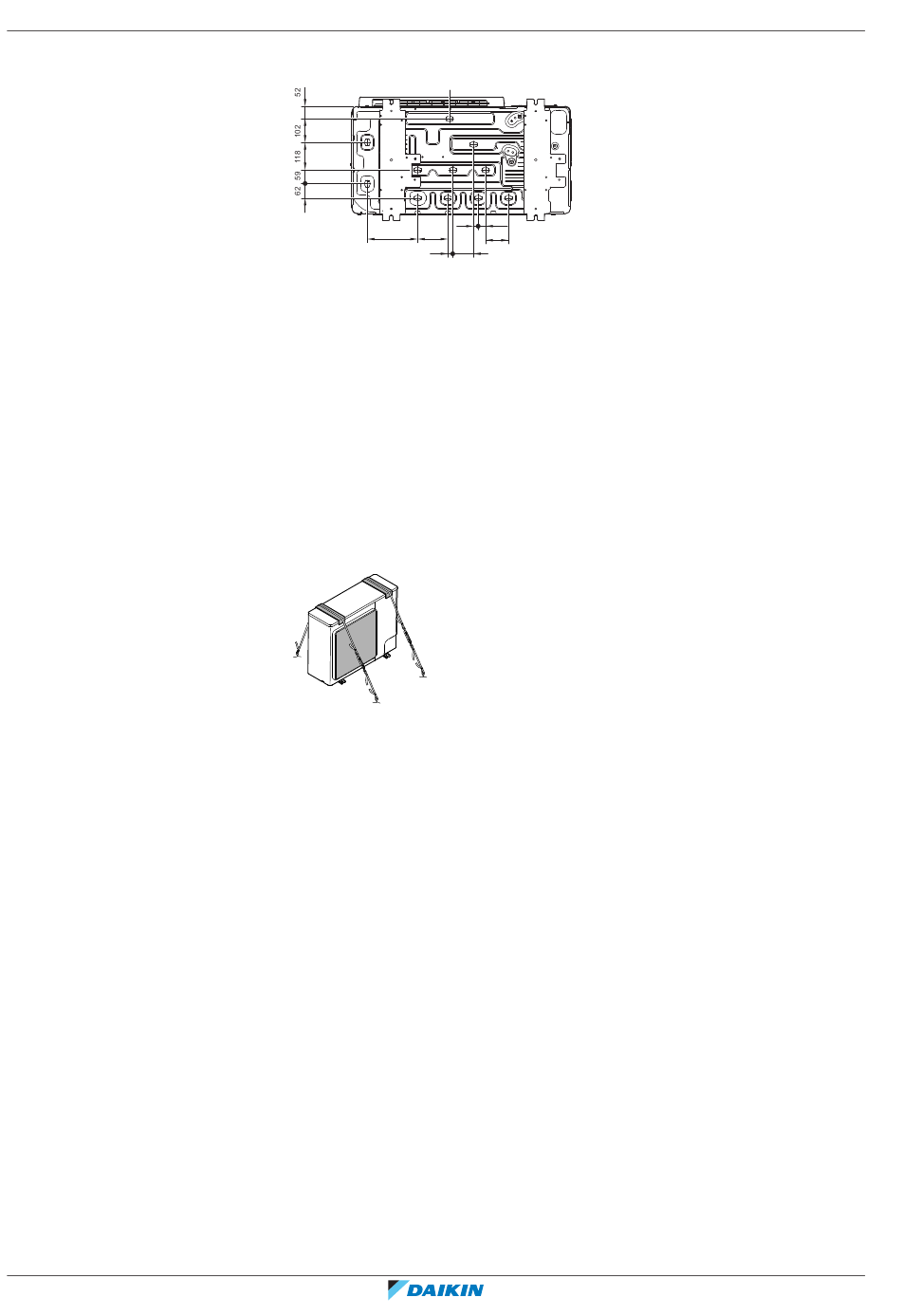

Abflusslöcher (Abmessungen in mm)
216
a Kondensatabflusslöcher
Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum
Kippen gebracht werden könnte, treffen Sie folgende Vorkehrungen:
1 Bereiten Sie 2 Seile vor (bauseitig zu liefern) - siehe folgende Abbildung.
2 Legen Sie die 2 Seile über das Außengerät.
3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen die Seile und
die Außeneinheit, um zu verhindern, dass die Seile den Lack beschädigen.
4 Die Enden des Seile befestigen.
5 Die Seile straffen.
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittel-Abzweigsätze anschließen
▪ Die Kältemittelleitungen an den Inneneinheiten anschließen (siehe die
Installationsanleitung zu den Inneneinheiten)
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
- Biegen von Rohren
- Aufdornen des Rohrendes
- Hartlöten
- Verwendung der Absperrventile
a
20 32
98
130
21 89
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
