A: Rohrleitung zwischen Außeneinheit und (erstem) Kältemittel-Abzweigsatz
B: Rohrleitung zwischen Kältemittel-Abzweigsätzen
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
1 Außeneinheit
2 Kältemittel-Abzweigsatz
3-1~3-4 VRV DX Inneneinheiten
4 BP-Einheit
5 RA DX Inneneinheiten
A Rohrleitung zwischen Außeneinheit und (erstem) Kältemittel-Abzweigsatz
B-1 B-2 Rohrleitung zwischen Kältemittel-Abzweigsätzen
C-1~C-4 Rohrleitung zwischen Kältemittel-Abzweigbausatz und Inneneinheit
D Rohrleitung zwischen Kältemittel-Abzweigsatz und BP-Einheit
E Rohrleitung zwischen BP-Einheit und RA DX Inneneinheit
Sollten keine Rohrleitungen in der erforderlichen Größe (Maßeinheit Zoll) zur
Verfügung stehen, können auch Leitungen mit anderen Durchmessern (Maßeinheit
Millimeter) verwendet werden. Dabei muss Folgendes berücksichtigt werden:
▪ Wählen Sie eine Rohrstärke, die der benötigten Stärke am nächsten kommt.
▪ Um von Leitungen in Zoll zu Leitungen in mm zu wechseln, verwenden Sie die
entsprechenden Adapter (bauseitig zu liefern).
▪ Die zusätzliche Kältemittel-Kalkulation muss angepasst werden, so wie es in
"6.6.3 Die zusätzliche Kältemittelmenge

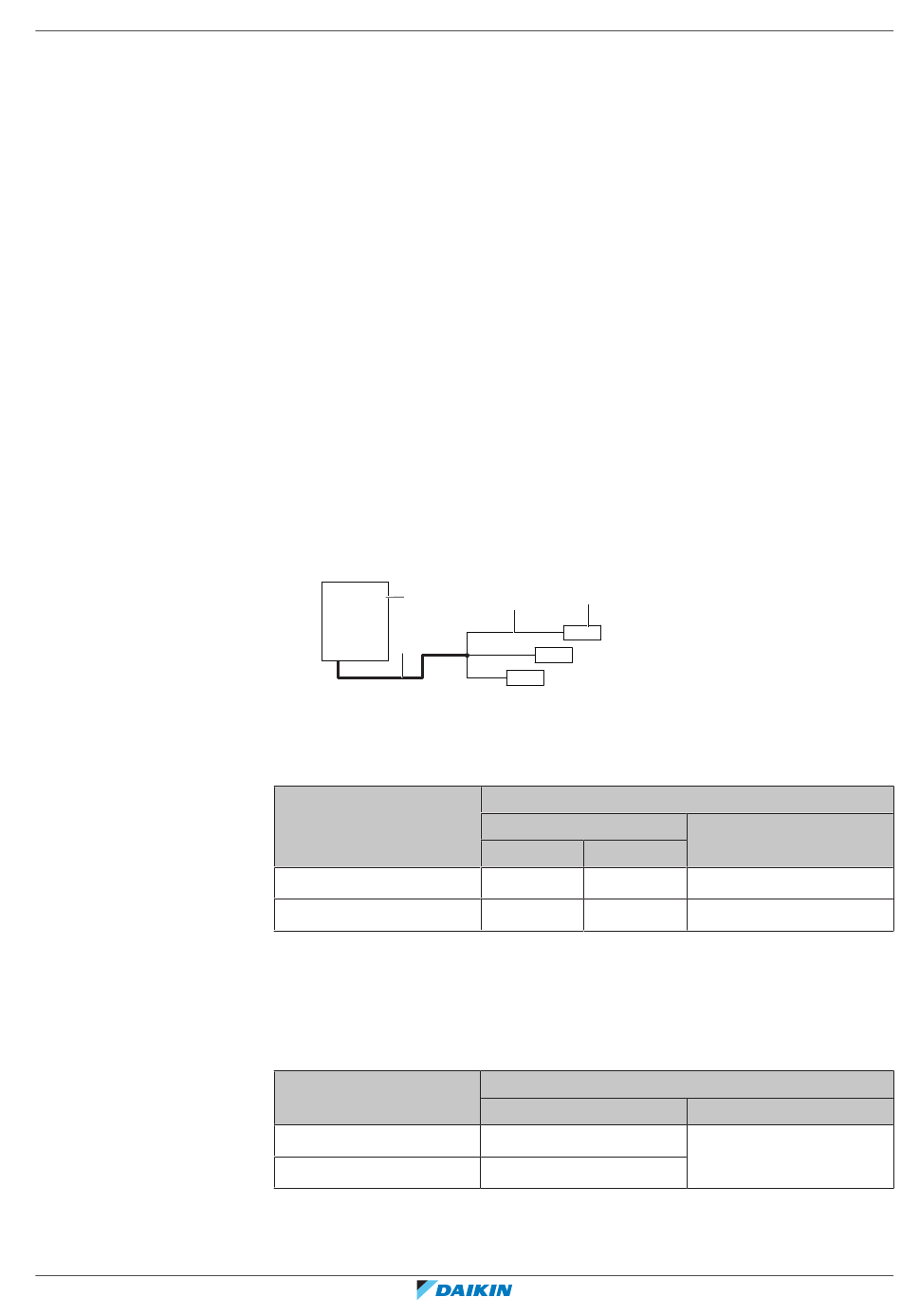

Wenn die entsprechende Rohrlänge zwischen Außen- und Inneneinheiten 90 m
oder mehr beträgt (b+d), muss die Stärke der Haupt-Gasleitung (b) vergrößert
werden (verstärken). Wenn die empfohlene Gasleitungsstärke (verstärken) nicht
verfügbar ist, müssen Sie die Standardstärke verwenden (was zu einer leichten
Leistungsabnahme führen kann).
a
b
a Außeneinheit
b Haupt-Gasrohr (Rohr verstärken bei Länge von b+d ≥ 90 m)
c Erster Kältemittel-Abzweigsatz
d Rohrleitung zwischen Inneneinheit und erstem Kältemittel-Abzweigsatz
e Am weitesten entfernte Inneneinheit
Außeneinheit-
Leistungsart (HP)
4+5
6
Treffen Sie aus der nachfolgenden Tabelle die passende Auswahl, indem Sie die
Gesamt-Leistungsart der nachgeordneten Inneneinheiten zu Grunde legen. Die
Stärke der Anschlussrohrleitung darf nicht größer sein als die der Kältemittel-
Rohrleitung, die anhand der Gesamtsystem-Modellbezeichnung gewählt ist.
Inneneinheit-
Leistungsindex
<150
150≤x≤182
Beispiel: Downstream-Kapazität bei B-1 = Leistungsindex von Einheit 3-1 +
Leistungsindex von Einheit 3-2
bestimmen" [
e
d
c
Außendurchmesser von Rohrleitung (mm)
Gasleitung
Standard Verstärken
15,9 19,1
19,1 22,2
Außendurchmesser von Rohrleitung (mm)
Gasleitung
15,9
19,1
5 Vorbereitung
|
4
56] angegeben ist.
Flüssigkeitsleitung
9,5
9,5
Flüssigkeitsleitung
9,5
