RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
A
C

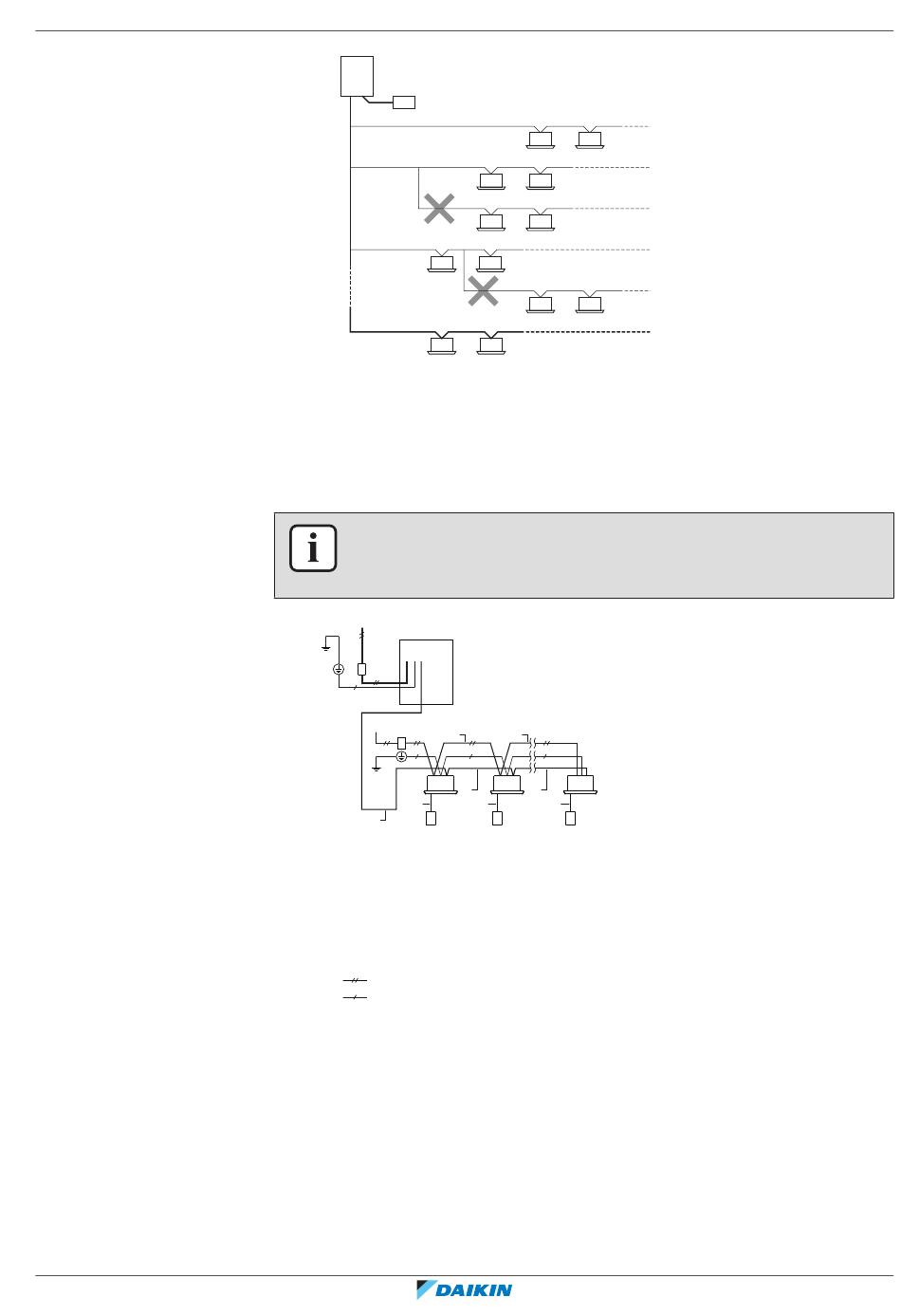

A Außeneinheit
B Inneneinheit
C Zentrale Benutzerschnittstelle (usw.)
a Hauptleitung
b1, b2, b3 Leitungsabzweige
c1, c2 Nach einem Abzweig darf dieser nicht weiter verzweigt werden
Beispiel:
INFORMATION
Die folgenden Abbildungen sind Beispiele und entsprechen möglicherweise NICHT
vollständig der Anordnung bei Ihrem System.
a
d
c
b
a
b
c
e
h
h f
a Bauseitige Stromversorgung (mit Fehlerstrom-Schutzschalter)
b Hauptschalter
c Erdung
d Außeneinheit
e Inneneinheit
f Benutzeroberfläche
g Stromversorgungskabel (abgeschirmtes Kabel) (230 V)
h Übertragungskabel (abgeschirmtes Kabel) (16 V)
Netzanschluss (Stromversorgung) 1~ 50 Hz
Erdungskabel
B
g g
e e
h h
h h
f f
6 Installation
|
b1
b2
c1
b3
c2
a
Referenz für Installateure und Benutzer
63
