RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
L N
a
a Kabelbinder
b Montageplatte
X1M Stromversorgung
X2M Signalübertragungskabel

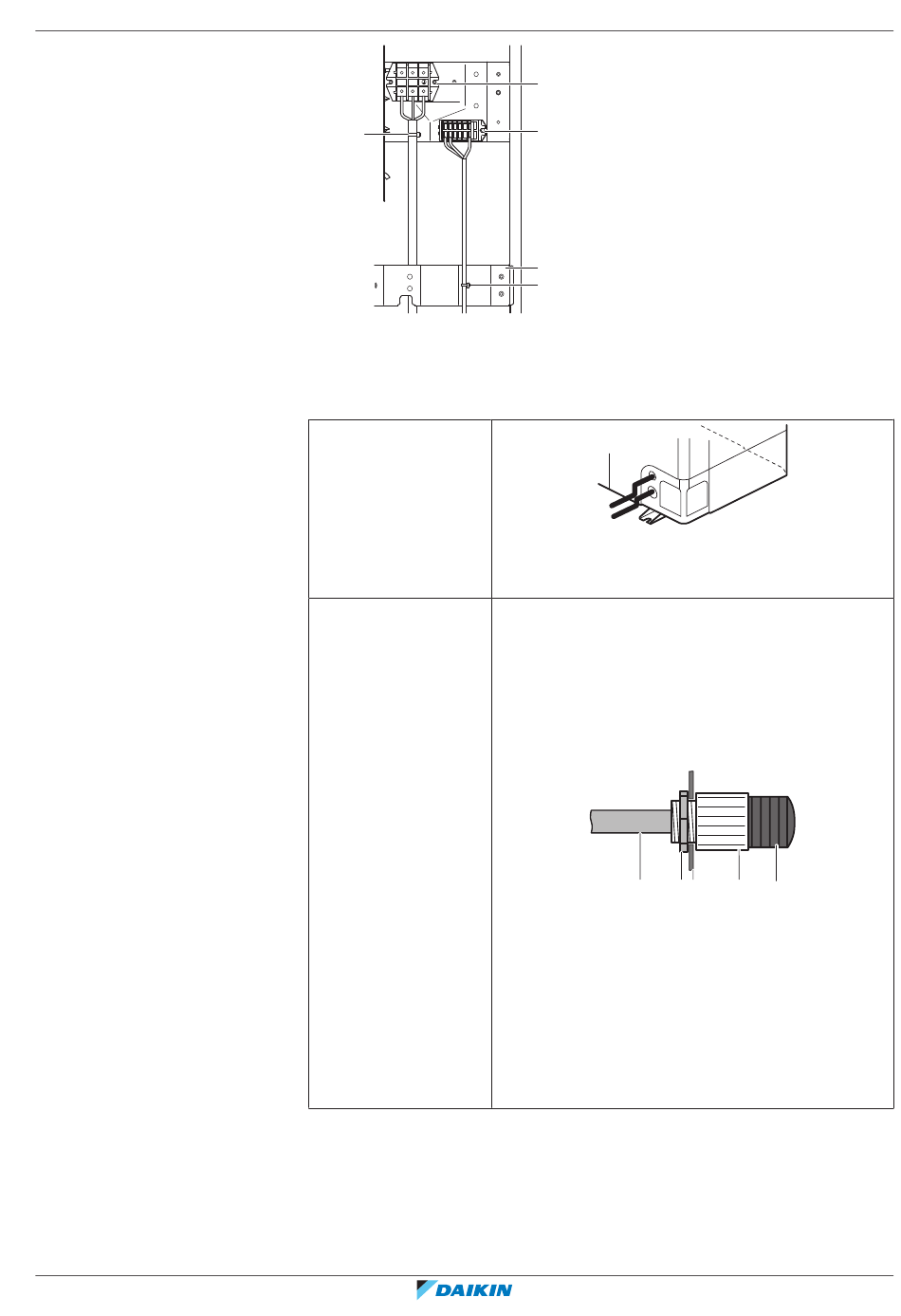

6 Die Kabel durch den Rahmen führen und anschließen.
Leitungsführung durch
den Rahmen
Am Rahmen
Anschließen
X1M
X2M
b
a
b
a
a Stromversorgungskabel
b Signalübertragungskabel
Wenn Kabel von der Einheit weg verlegt werden,
kann eine Schutzhülse für die Leiter (PG-Einsätze) in
die Durchbruch-Öffnung eingesetzt werden.
Wenn Sie keinen Kabelkanal verwenden, schützen
Sie die Kabel mit Hilfe von Vinylrohren, um zu
vermeiden, dass die Kabel durch die Kante der
Durchbruch-Öffnung beschädigt werden.
A
a
A Innerhalb der Außeneinheit
B Außerhalb der Außeneinheit
a Draht
b Muffe
c Mutter
d Rahmen
e Schlauch
6 Installation
|
B
c d b e
Referenz für Installateure und Benutzer
67
