RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
HINWEIS
Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:
▪
Achten Sie darauf, das Gehäuse und darunter liegende Rohre nicht zu
beschädigen.
▪
Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir, die
Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu behandeln,
um Rostbildung zu verhindern.
▪
Wenn Sie die elektrischen Leitungen durch die Durchbruchöffnungen führen,
wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt
werden.

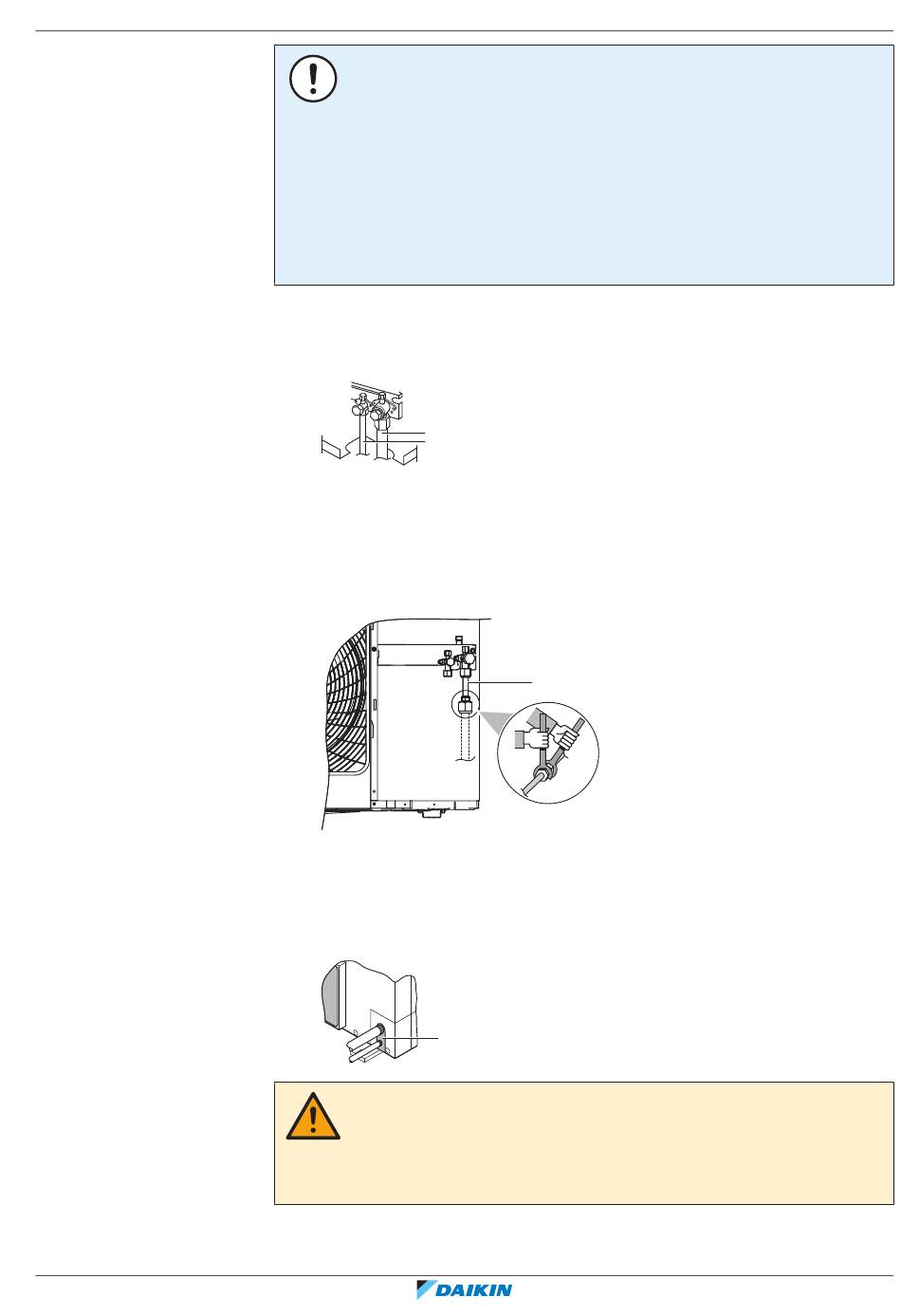

4 Gehen Sie wie folgt vor:
▪ Die Flüssigkeitsleitung (a) am Flüssigkeits-Absperrventil anschließen.
▪ Die Gasleitung (b) am Gas-Absperrventil anschließen.
b
a
▪ Im Fall von RXYSCQ6: Gasleitung-Zubehör anschließen (c). Das ist
erforderlich, weil die Stärke des Gas-Absperrventils Ø15,9 beträgt, während
die Rohrverbindung zwischen Außeneinheit und erstem Kältemittel-
Abzweigsatz eine Stärke von Ø19,1 hat. Der Anschluss dieses Gasleitungs-
Zubehörs an bauseitige
Bördelanschluss.
c Gasleitungs-Zubehör (nur bei RXYSCQ6)
5 Die Wartungsblende und die Blende des Rohrleistungseingangs wieder
anbringen.
6 Alle Zwischenräume dicht machen (Beispiel: a), damit kein Schnee und keine
Kleintiere ins System gelangen können.
a
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von
Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen, Rauchbildung oder Feuer
verursachen.
Rohrleitungen mit
c
Referenz für Installateure und Benutzer
6 Installation
|
Ø19,1 erfolgt durch
