b Wenn Sie zu viel von der Kabelisolierung entfernen, kann dies zu einem
Stromschlag oder Ableitstrom führen

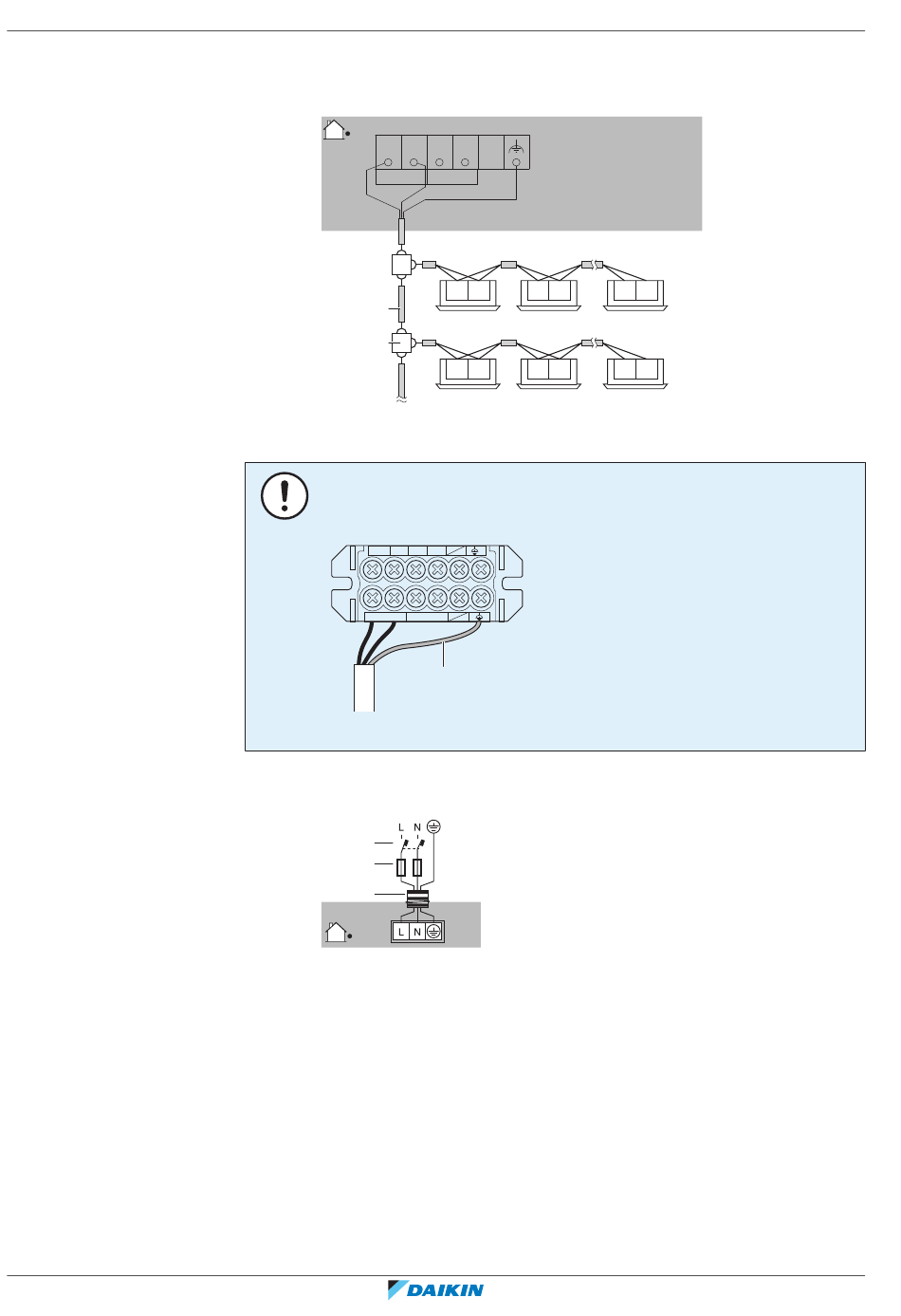

3 Das Übertragungskabel wie folgt anschließen:
X2M
TO IN/D
a
b
a Den Leiter des abgeschirmten Kabels (2-adrig) verwenden (keine Polarität)
b Anschlussplatte (bauseitig zu liefern)
HINWEIS
Sie müssen abgeschirmtes Kabel benutzen und die Erde an den Übertragungskabel-
Anschluss anschließen (X2M).
F1 F2 F1 F2
TO OUT/D UNIT
TO IN/D UNIT
a Erde
4 Stromversorgungskabel wie folgt anschließen:
1~ 50 Hz
220-240 V
a
b
c
a Fehlerstrom-Schutzschalter
b Sicherung
c Stromversorgungskabel
5 Die Kabel (Stromversorgungskabel und Signalübertragungskabel) mit einem
Kabelbinder befestigen.
TO OUT/D
F1 F2 F1 F2
F1 F2 F1 F2
a
X1M
F1 F2
F1 F2
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
