6 | Installation
6.5.6 Kältemittelleitungen isolieren
6.6 Kältemittel einfüllen
6.6.1 Kältemittel einfüllen
Referenz für Installateure und Benutzer
54
4 Je nach dem, ob Sie sofort Kältemittel über den Kältemittel-Einfüllstutzen
einfüllen wollen oder erst eine Portion des Kältemittels über die
Flüssigkeitsleitung
Außeneinheit bzw. halten Sie diese geschlossen. Weitere Einzelheiten dazu
siehe "6.6.4 Kältemittel
INFORMATION
Es ist möglich, dass nach Öffnen des Absperrventils der Druck in der
Kältemittelleitung NICHT ansteigt. Dies kann z. B. bedingt sein dadurch, dass das
Expansionsventil im Außeneinheit-Kreislauf geschlossen ist. Das stellt aber KEIN
Problem für den störungsfreien Betrieb der Einheit dar.
Nach Durchführung der Dichtheitsprüfung und der Vakuumtrocknung müssen die
Leitungen isoliert werden. Dabei sind folgende Punkte zu beachten:
▪ Achten Sie darauf, dass die Anschlussleitungen und die Kältemittel-Abzweigsätze
vollständig isoliert werden.
▪ Achten Sie darauf, Flüssigkeits- und Gasleitungen zu isolieren (bei allen
Einheiten).
▪ Verwenden Sie Polyethylenschaum, der auf der Flüssigkeitsleitungsseite bis zu
einer Temperatur von 70°C und auf der Gasleitungsseite bis zu 120°C
hitzebeständig ist.
▪ Je nach Installationsumgebung die Isolierung der Kältemittelleitungen
gegebenenfalls verstärken.
Umgebungstemperatur
≤30°C
>30°C

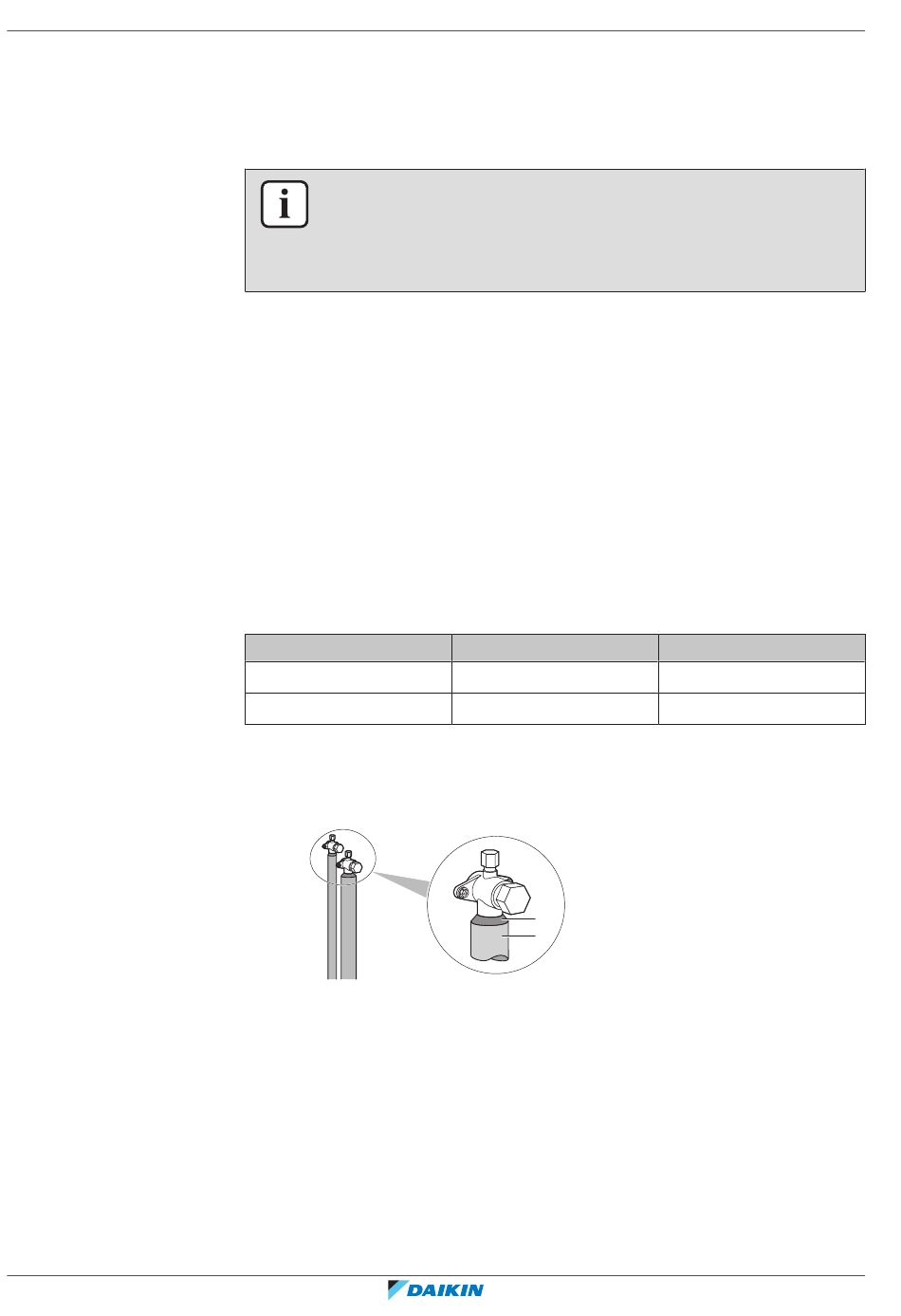

▪ Falls das Kondensat am Absperrventil durch Risse in der Isolierung und
Rohrleitung in die Inneneinheit heruntertropfen könnte, weil die Außeneinheit
über der Inneneinheit positioniert ist, muss das durch Abdichten der Anschlüsse
verhindert werden. Siehe die Abbildung unten.
a Isoliermaterial
b Abdichten usw.
Diese Außeneinheit ist ab Werk mit Kältemittel befüllt. Aber abhängig von den
bauseitigen Leitungen muss zusätzlich Kältemittel eingefüllt werden.
voreinfüllen, öffnen
4
einfüllen" [ 57].
Luftfeuchtigkeit
75% bis 80% RH
≥80% RH
b
a
Sie die Absperrventile
Mindeststärke
15 mm
20 mm
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1D – 2024.03
